Розуміння 9 типів тензодатчиків: Інженерний посібник з вибору

Тип тензодатчика — це не вибір продукту, це інженерне рішення

У пальових фундаментах мостів, опорних системах тунелів, проектах безпеки дамб і моніторингу глибоких котлованів вартість вибору неправильного датчика навіть один раз значно перевищує економію від нижчої ціни закупівлі. Вибір датчика навантаження залежить не просто від того, «який бренд купити», а скоріше від того, «який фізичний принцип відповідає моїй несучій конструкції». У цій статті розглядаються дев’ять сенсорних продуктів від Kingmach, що охоплюють як вібраційний дріт (VW), так і технології диференціального тиску, щоб допомогти інженерам точно підібрати обладнання на основі фактично виміряних фізичних параметрів, таких як зосереджена сила, розподілена напруга, поровий тиск води та рівень води, і уникнути типової помилки вибору датчиків, які просто «схожі».”

Коротка довідка про продукт (швидкий пошук)

Виміряна фізична величина	Рекомендований датчик	Основна технологія
Зосереджена сила — стержень/кабель через отвір	Порожнистий тензодатчик JMZX-3XXXHAT	VW, багатострунна кільцева конструкція
Зосереджена сила — пряме стиснення	Тензодатчик JMZX-35XXHAT	VW, Multi-string Solid Structure
Осьова сила — тривалий моніторинг стрижнів / кабелів	Вимірювач осьової сили JMZX-38XXAT	VW, Strain Isolation
Осьова сила — етап будівництва	Вимірювач осьової сили опалубки	VW, довговічна конструкція
Розподілений земний тиск	Датчик земного тиску JMZX-50XXAT / 51XXAT	VW, Large-area Pressure Bearing Surface
Тиск порової води — глибокий шар	П'єзометр JMZX-55XXHAT	VW, вбудований тип
Рівень води — дротова трубка для спостереження	Рівнемір JMYC-67XXAD	Перепад тиску, RS485
Рівень води — бездротова/віддалена зона	Рівнемір JMYC-67XXAWL	Перепад тиску, 4G

Технології зондування позаду діапазону

Дві різні сенсорні технології охоплюють широкий асортимент із дев’яти продуктів. Технологія вібраційного дроту (VW) забезпечує основу для всіх структурних датчиків сили та п’єзометрів. Всередині датчика VW натягнутий сталевий дріт вібрує з власною частотою. Деформація навколишнього пружного елемента під навантаженням зміщує натяг дроту, що змінює частоту його коливань. Ця вимірювана залежність частоти від сили є основою вимірювання. Технологія VW домінує в застосуванні геотехнічного та структурного моніторингу стану (SHM). Його вихід на основі частоти залишається повністю несприйнятливим до коливань опору кабелю, проникнення вологи та електромагнітних перешкод (EMI). Ці точні умови часто роблять недійсними резистивні тензометричні датчики в заглиблених, занурених і довготривалих польових установках.

Друге сімейство використовує технологію вимірювання диференціального тиску. Чутлива до тиску діафрагма відхиляється під дією гідростатичного тиску рідини. Вбудований центральний процесор і 16-бітний AD конвертер перетворюють це фізичне відхилення в цифрове значення рівня води. Ця технологія ідеально підходить для моніторингу рівня відкритої води. Конструкція вентильованого кабелю усуває атмосферні перешкоди, тому датчик працює точно за наявності барометричних коливань. Ці датчики видають бездротові 4G або цифрові сигнали RS485 для неконтрольованих віддалених станцій і досягають міліметрової роздільної здатності в трубках рівня води. Вібраційні дротяні п'єзометри просто не розроблені для задоволення цих конкретних вимог до продуктивності у відкритій воді. Зрештою, основна технологія забезпечує платформу, але конкретна конфігурація сил проекту визначає точний тип необхідного продукту.

Тип 1 — Тензодатчик: структурна компресійна вставка

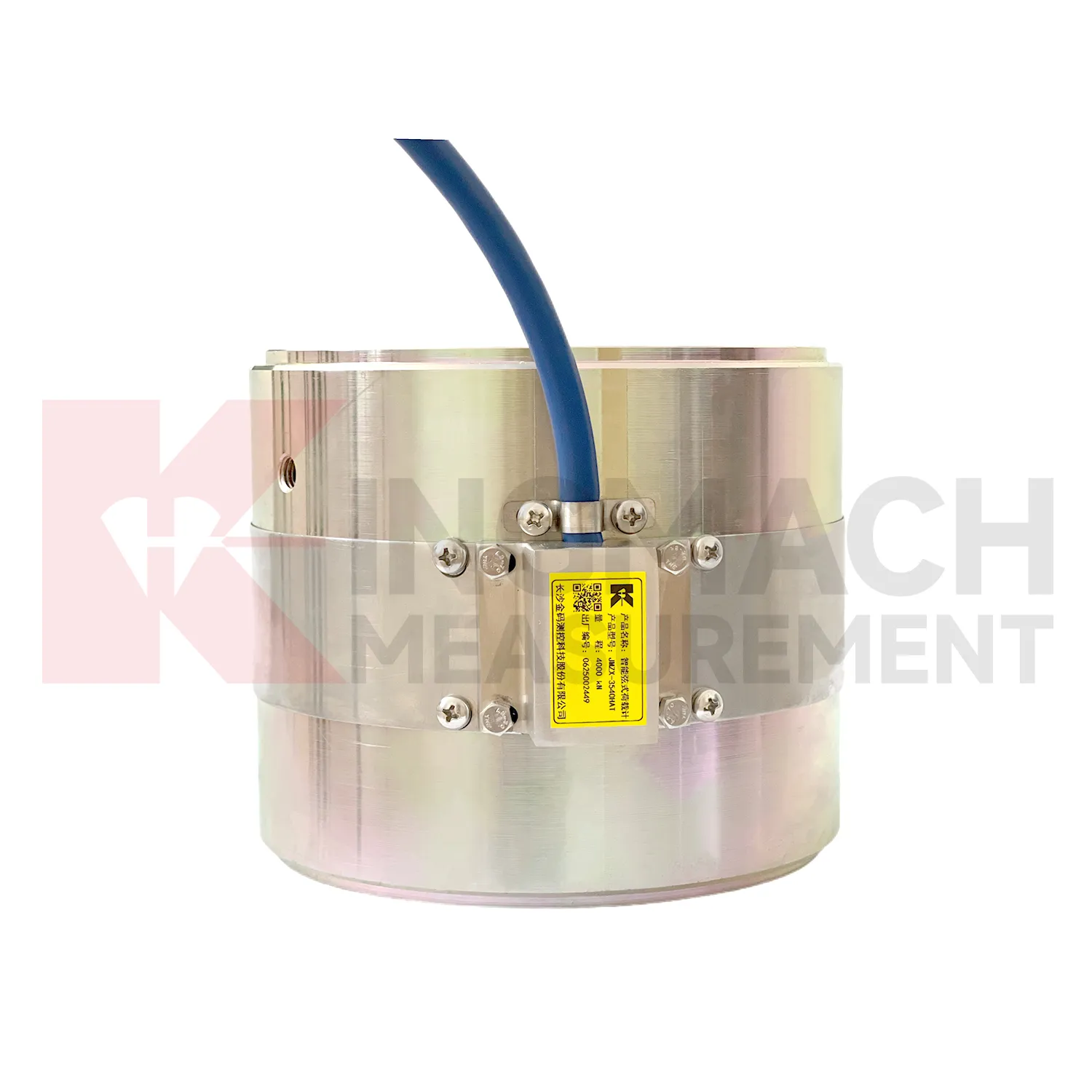

Тензодатчик несе структурне навантаження безпосередньо, а не просто відчуває його.

Шлях завантаження: Зусилля надходить на верхню поверхню підшипника датчика. Потім сила поширюється через всю площу поперечного перерізу міцного еластичного сталевого тіла. Нарешті, сила виходить через нижню поверхню підшипника.

Додатки: Інженери використовують цей тип для моніторингу опори опори мосту та випробування навантаження на палі. При випробуванні паль повне випробувальне навантаження повністю проходить через тіло комірки. Він також служить для перевірки сили гідравлічного домкрата в операціях після натягу та моніторингу тимчасового стиснення.

Ключові характеристики: Діапазон потужностей від 1000 до 10 000 кН із чіткою роздільною здатністю 0,1 кН у всьому діапазоні. Моделі мають 3-струнну конфігурацію для нижчих діапазонів і 6-струнну конфігурацію для високих діапазонів. Діапазон робочих температур від -30°C до +80°C. Пристрій витримує перевантаження від 300 до 400% номінальної потужності. Вбудований чіп HAT зберігає калібрувальні коефіцієнти, автоматично коригує температуру та зберігає 600 записів вимірювань. Датчик має сертифікат GB/T 13606-2007.

Тверда межа: ця камера має міцну конструкцію без центрального отвору. Користувачі не можуть встановлювати його на будь-який стрижень або кабель, який повинен проходити через датчик. Спроба такої адаптації створює ексцентричне навантаження, яке робить усі записані вимірювання недійсними.

Тип 2 — порожнистий тензодатчик: монітор наскрізного анкера

Порожнистий тензодатчик має кільцеву конструкцію з терміном служби 50 років.

Шлях завантаження: Датчик має кільцевий або кільцеподібний корпус із центральним отвором. Стрижень, болт або сухожилля проходять через цей отвір, не торкаючись внутрішньої стінки. Конструктивна гайка або анкерна пластина тримається безпосередньо на кільцевій поверхні. Корпус кільця рівномірно стискається по всьому колу, а кілька хорд VW усереднюють сигнал по всьому кільцю.

Додатки: Поширені програми включають моніторинг попередньо напружених анкерів і анкерів. Він ефективно вимірює силу кабелю в мостах і підпірних стінах. Інженери покладаються на нього для моніторингу сили кріплення греблі та гідроелектростанції. Він ідеально підходить для моніторингу модернізації існуючих конструкцій, оскільки не вимагає розбирання елемента конструкції.

Ключові характеристики: Стандартна вантажопідйомність коливається від 500 до 8000 кН, але доступними залишаються індивідуальні моделі. Він використовує конфігурацію вимірювання від 3 до 6 акордів. Розрахований термін служби – 50 років. Ця довговічність залежить від багатоступеневої стабільної обробки еластичного сталевого корпусу, надвисокоміцних дротів VW та анкерного зварювання за міжнародними стандартами. Вбудований чіп HAT активно зберігає 800 записів вимірювань. Він має подвійну сертифікацію відповідно до GB/T 13606-2007 і DL/T 269-2022. Останній є гідротехнічним стандартом, який є суворо обов’язковим для відповідності проекту греблі та гідроелектростанції.

Жорсткий кордон: Кільцеподібна геометрія вимагає наскрізного стрижня правильного розміру. Розміщення порожнистої комірки в плоскій пакеті стиснення без наскрізного елемента створює нерівномірне поле напруги та створює дуже ненадійні показання.

4. Тип 3 — Вимірювач навантаження осьової сили: вимірювання сили кабелю та опори протягом тривалого часу

Осьовий вимірювач сили займає чітку вимірювальну нішу між суцільними та порожнистими комірками.

Шлях завантаження: Датчик безпосередньо кріпиться до подовженого структурного елемента або затискається навколо нього. Він активно вимірює компонент осьової сили вздовж основної осі елемента. Конструкція навмисно ізолює осьову силу від будь-якого згинального моменту. Стандартний компресійний елемент не може забезпечити цю критичну ізоляційну здатність.

Додатки: Він забезпечує тривалий моніторинг сили кабелю в вантових мостах, підвісних мостах і передових системах стабілізації схилів. Він контролює опорну силу та силу з’єднання в підпірних стінах і глибоких котлованах. Він також виявляє релаксацію попереднього напруження та перерозподіл навантаження в конструкціях, що тримаються на кабелях, протягом терміну їх експлуатації.

Ключові характеристики: Датчик використовує датчик вібраційного дроту в поєднанні з вбудованим інтелектуальним чіпом HAT. Покупці можуть вибрати звичайний вихід VW або інтелектуальний цифровий вихід RS485. Вибір просто залежить від довжини кабелю та того, чи використовується на сайті автоматичний збір даних.

Чому цей тип важливий: У конструкціях, що тримаються на кабелях, прогресивний перерозподіл навантаження, викликаний втомою кабелю або пошкодженням анкера, залишається невидимим для звичайного візуального огляду. Вимірювач осьової сили генерує кількісні дані тренду. Ці дані точно повідомляють інженерам, коли кабель наближається до порогу заміни за роки до того, як на конструкції з’явиться будь-який видимий дефект.

5. Тип 4 — розумний вимірювач осьової сили опалубки: безпека навантаження на етапі будівництва

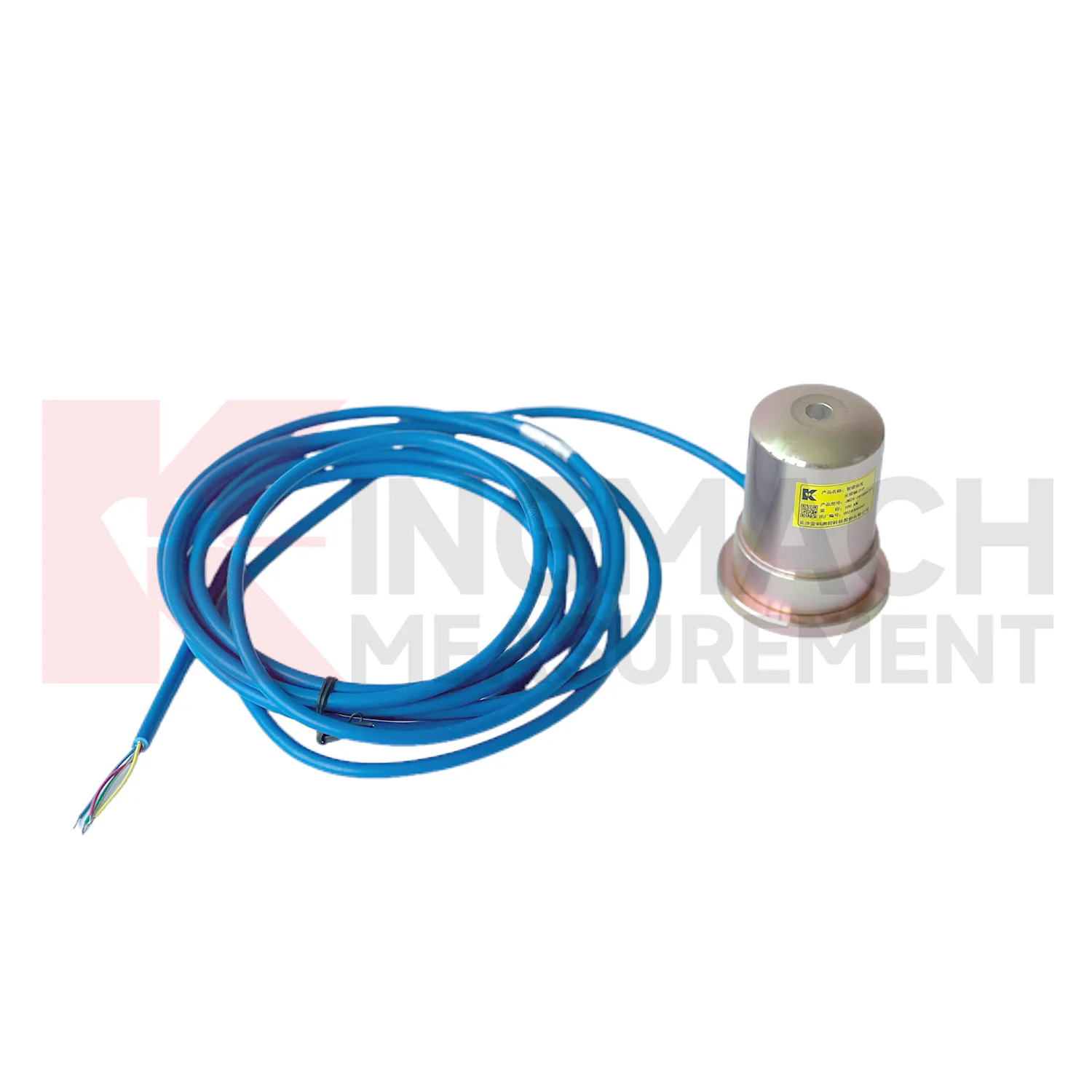

Інтелектуальний вимірювач осьової сили опалубки обслуговує зовсім інший етап проекту та профіль користувача.

Шлях завантаження: Він використовує той самий принцип вимірювання осьової сили, що й модель JMZX-38. Однак інженери оптимізували цю версію спеціально для тимчасових опор опалубки, опор і фальшів. Команди будівельників встановлюють і знімають датчик кілька разів у міру того, як будівництво поступово просувається на різні поверхи або секції.

Додатки: Він забезпечує активний контроль навантаження опор бетонної опалубки під час великих заливок. Він забезпечує моніторинг сили кріплення в глибоких котлованах, розташованих поруч із вразливими існуючими конструкціями. Він також забезпечує важливий моніторинг опорних конструкцій для мостів і піднятих конструкцій на етапі їх будівництва.

Чому моніторинг етапу будівництва важливий: Порушення опалубки та фальшів є одними з найпоширеніших причин фатального руйнування конструкції під час будівництва. Дані про осьове зусилля в опорних опорах миттєво визначають небезпечний перерозподіл навантаження. Цей небезпечний перерозподіл часто виникає через нерівне розміщення бетону, сусідні важкі навантаження крана або раптове осідання фундаменту. Датчик виявляє ці аномалії задовго до того, як конструкція досягне порогу катастрофічної відмови.

Ключова перевага: Виробник спеціально розробив цей датчик для неймовірно швидких циклів встановлення та надзвичайно надійного використання на активних будівельних майданчиках. Інтелектуальний вихід HAT безпечно дозволяє відображати в реальному часі безпосередньо на місці, не вимагаючи спеціальної системи реєстрації даних.

6. Тип 5 — Осередок тиску на землю: вимірювання розподіленої контактної напруги в ґрунті

Датчики тиску Землі вирішують складну проблему вимірювання, яку не може вирішити жоден інший тип датчика.

Проблема вимірювання: Грунт застосовує розподілену контактну напругу по широкій поверхні, а не діє як окреме точкове навантаження. Звичайний тензодатчик, розміщений в одній точці, зчитує лише локалізовану напругу саме в цій точці. Цей локальний показник може бути значно вищим або нижчим за справжнє середнє структурне навантаження. Комірка тиску землі має винятково велику плоску поверхню. Ця велика поверхня ефективно усереднює концентрацію напруги, спричинену серйозними коливаннями розміру частинок, нерівномірністю ущільнення та випадковим групуванням агрегатів.

Два варіанти:

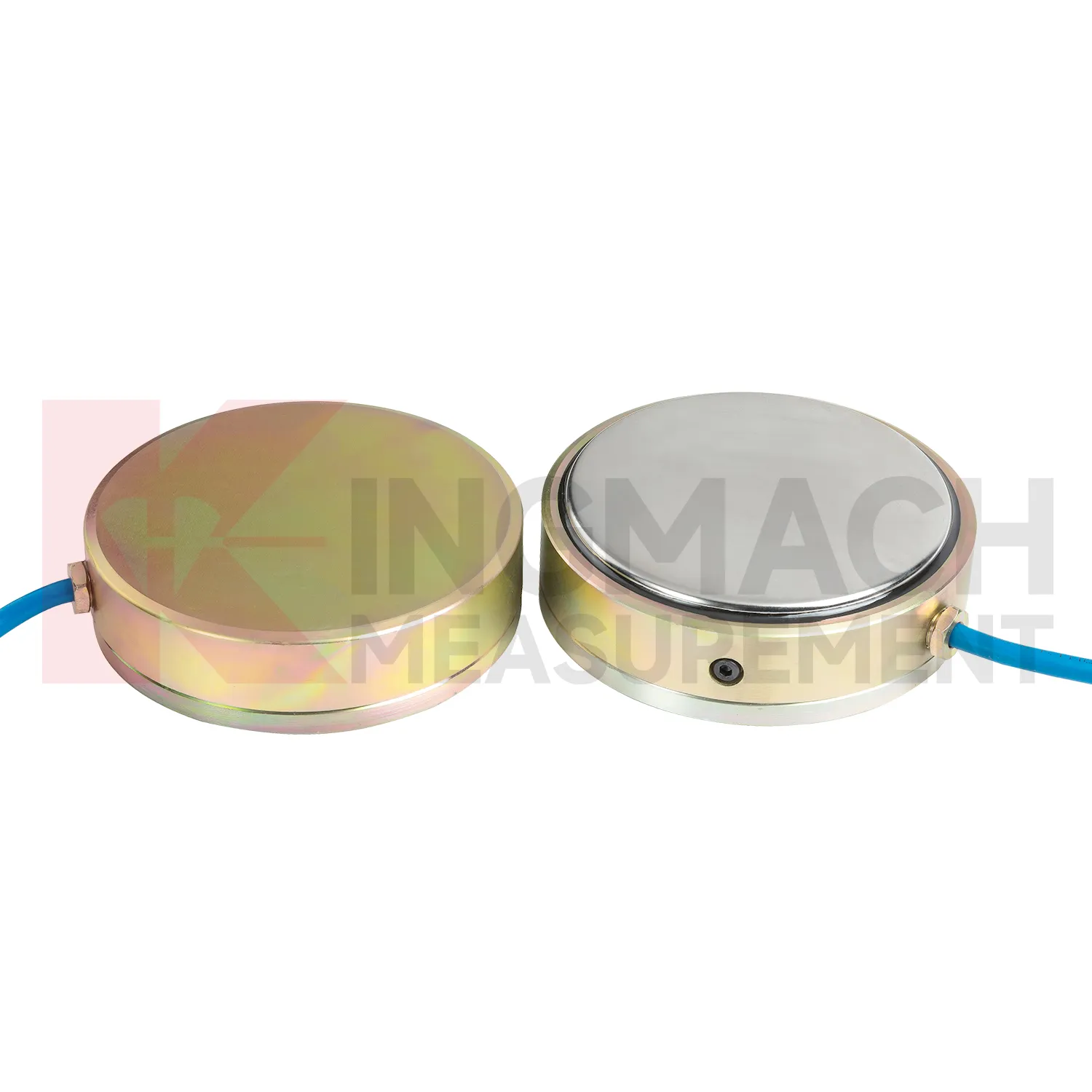

JMZX-50XXAT є стандартною моделлю. Активно контролює підпірні стінки, підземні споруди, обшивку тунелів, насипи та фундаментні плити. Він точно вимірює, як ґрунт або насипний матеріал навантажує конструкцію протягом усього терміну служби моніторингу.

JMZX-51XXAT є великою моделлю, розробленою для додатків із високим навантаженням. Інженери розгортають цю модель на великих насипах дамб, кесонах великого діаметру та сильно навантажених структурних зонах заповнення. У цих екстремальних середовищах площа лицьової поверхні стандартної камери значно занижує справжній розподіл напруги на глибині.

Варіант суфікса Smart ATM: Цей варіант містить вбудовану мікросхему HAT для повністю автоматизованої корекції температури та надійного цифрового виведення. Ця технологія залишається абсолютно необхідною для глибоко заглиблених клітин, які вимагають довгих кабелів. Це також має вирішальне значення на об’єктах, які зазнають високих електромагнітних перешкод від потужних дренажних насосів або активного земляного обладнання.

Важлива примітка щодо встановлення: Техніки повинні чітко орієнтувати поверхню комірки перпендикулярно до основного напрямку напруги. Комірка, встановлена ​​під неправильним кутом, вимірює нерелевантну складову напруги, а не конкретну напругу, яку планував контролювати розробник. Ця помилка залишається однією з найпоширеніших помилок неправильного застосування осередків тиску в польових умовах.

7. Типи 6 — Моніторинг тиску рідини: п’єзометр і вимірювачі рівня води

Вода та поровий тиск функціонують як фізичні сили на одиницю площі. Їхнє вимірювання — це, по суті, вимірювання тензодатчиком, яке застосовується безпосередньо до рідкого середовища. Цей процес базується на ідентичному фізичному принципі, але використовує інший пружний елемент і чітку геометрію чутливості.

Підтип A — розумний вібраційний дротяний п’єзометр (JMZX-55XXHAT): Цей інструмент вимірює поровий тиск води та динамічний напір ґрунтових вод у свердловинах і стояках за допомогою перевіреного датчика VW. Інженери розробили його для постійного вбудованого встановлення глибоко в геотехнічних утвореннях, таких як фундаменти дамб, насипи, схили та тунельні інверсії. Він оснащений вбудованою мікросхемою HAT з автоматичною температурною компенсацією та цифровим виходом RS485. Це абсолютний основний вибір, коли команди будуть закопувати або заливати датчик на постійному місці для моніторингу протягом років або навіть десятиліть. Підвищення порового тиску часто виступає як найбільш ранній вимірний передвісник катастрофічної нестабільності схилу або руйнування основи дамби. Це важливе попередження з’являється в даних за кілька днів або тижнів до появи будь-якої видимої деформації поверхні.

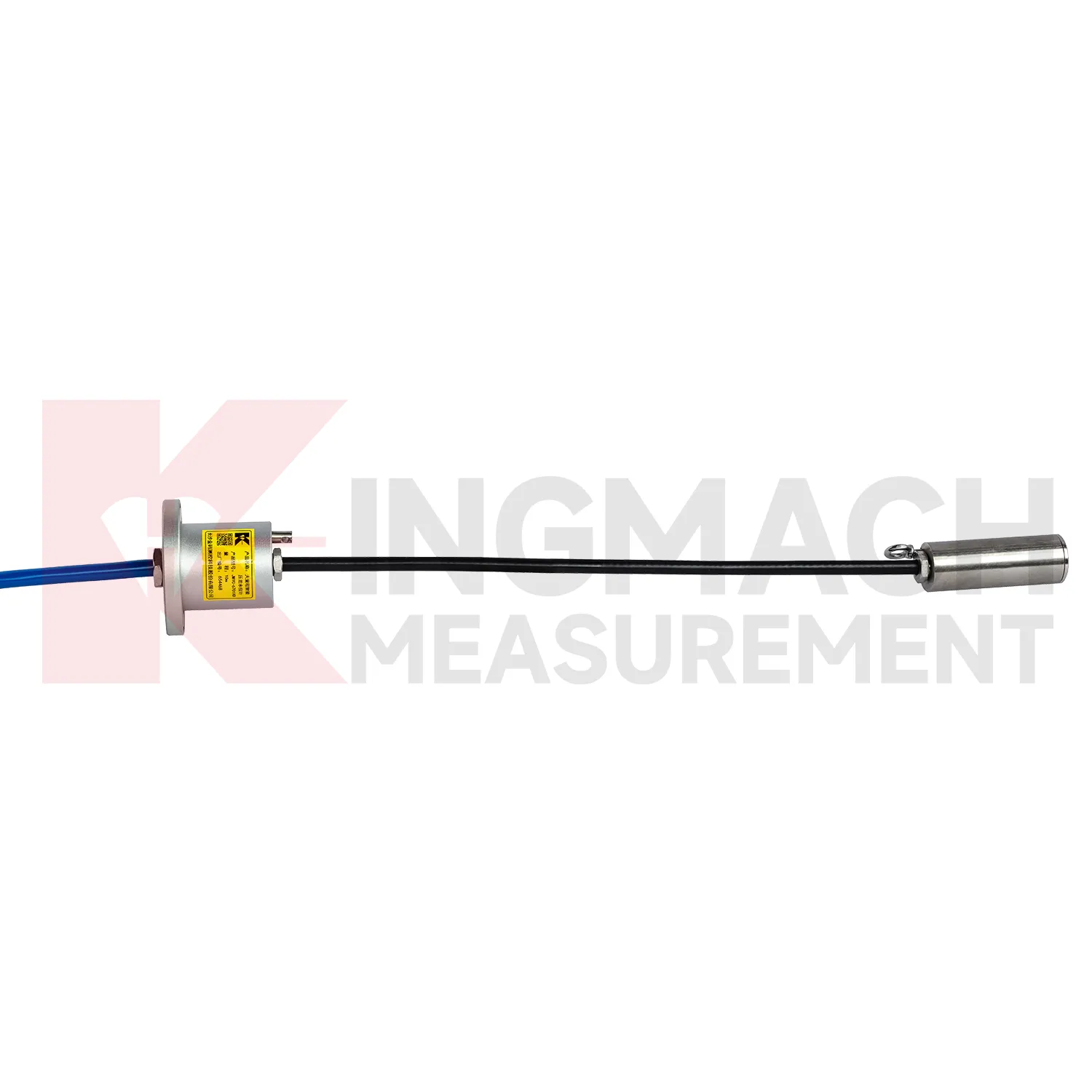

Підтип B — інтелектуальний вимірювач рівня води широкого діапазону диференціального тиску (JMYC-67XXAD): Цей високоспеціалізований датчик вимірює глибокий тиск просочування та точний рівень води. Команди встановлюють його в попередньо встановлені п’єзометричні труби, вихідні отвори труб для скидання тиску та свердловини для м’якого фундаменту. Він використовує вдосконалену технологію диференціального тиску в поєднанні з вентильованим кабелем. Його компактні розміри φ24 мм × 71,5 мм гарантують, що він достатньо малий, щоб його плавно опустити в будь-яку стандартну оглядову трубу. Він забезпечує виняткову роздільну здатність 0,1 мм і рейтинг точності 0,2% від повної шкали. Він працює на цифровому виході RS485 (DC 9-24V) і функціонує в діапазоні температур від -20°C до +80°C. Інженери обирають цю модель, коли інсталяція суворо вимагає роздільної здатності субміліметрового рівня води всередині труби, а сайт уже має дротове живлення разом із інфраструктурою даних RS485.

Підтип C — інтегрований широкодіапазонний вимірювач рівня води з перепадом тиску з 4G (JMYC-67XXAWL): Ця модель представляє найкращий автономний варіант розгортання в полі. Він бездоганно інтегрує бездротовий DTU 4G, літієву батарею високої ємності 3,6 В/38 Ач, яка не перезаряджається, і спеціальний дисплей для мобільних додатків у дуже компактний пристрій розміром 85 мм × 85 мм × 106 мм. Він забезпечує надійну роздільну здатність 1 мм і сувору точність ±0,1% від повної шкали. Він має офіційну сертифікацію за стандартами GB/T 11828.2-2022. Термін служби батареї агресивно охоплює від 5 місяців з швидкими 20-хвилинними інтервалами до більш ніж 3 років з 6-годинними інтервалами. Це ідеальний вибір для станцій гідрологічного моніторингу без нагляду, віддаленого спостереження за водоймами та великих мереж спостереження за поверхневими/підземними водами, де традиційна електромережа та кабельна інфраструктура залишаються повністю недоступними.

Таблиця рішень щодо вибору продукту

На основних програмах безпеки гребель групи інженерів регулярно розгортають усі три типи тиску рідини одночасно. Вони встановлюють п’єзометри VW глибоко всередині цементаційної завіси фундаменту. Вони надійно встановлюють вимірювачі рівня води RS485 всередину п’єзометричних труб інспекційної галереї. Нарешті, вони розміщують лічильники рівня води 4G саме на поверхневих водомірних станціях. Кожен окремий датчик обслуговує вузькоспеціальну точку вимірювання в межах однієї комплексної мережі моніторингу безпеки.

8. Звичайний проти Smart HAT: рішення для кожного типу

Кожен тип на базі VW, згаданий раніше, поставляється як у звичайних, так і в вдосконалених варіантах Smart HAT.

Звичайний вихід VW виробляє необроблений частотний сигнал. Для цього необробленого сигналу абсолютно необхідний зовнішній блок зчитування або спеціальний реєстратор даних для ретельного перетворення частоти в придатні для використання інженерні одиниці. Він пропонує найнижчу початкову вартість одиниці та може похвалитися надійністю, перевіреною протягом кількох десятиліть. Це правильний вибір для невеликої кількості датчиків, коротких кабелів і старих сайтів, які вже мають існуючу інфраструктуру зчитування VW.

Вихід Smart HAT використовує вбудовану мікросхему, яка передає повністю відкалібровані цифрові значення RS485 безпосередньо користувачеві. Це усуває будь-яку потребу в проміжному кондиціонуванні сигналу. Температурна компенсація відбувається автоматично. Вбудоване сховище ефективно буферизує важливі дані, якщо з’єднання головного реєстратора розривається або переривається. Це правильний вибір для великих масивів датчиків, що перевищують 20 приладів. Взявши для прикладу проект із 50 датчиками протягом 10 років, рішення Smart HAT у порівнянні з традиційною автономною системою може досягти приблизно 30–40% економії кабелів і каналів реєстрації даних, зменшити витрати на технічне обслуговування та транспортування на місці приблизно на 50%, а також знизити загальні витрати протягом життєвого циклу на 20–25%. Це необхідно для довгих кабелів понад 100 метрів і високоавтоматизованих сайтів, де сильні електромагнітні перешкоди від будівельного обладнання швидко погіршують стан стандартного аналогового обладнання. Сигнали VW.

Лічильники рівня води диференціального тиску серії JMYC за своєю суттю розумні. Для цих спеціалізованих інструментів не існує традиційного варіанту. JMYC-67XXAD виводить стандарт RS485 для дротових автоматизованих систем. JMYC-67XXAWL забезпечує надійний вихід 4G для повністю бездротового розгортання без нагляду. Вибір між ними суворо залежить від інфраструктури сайту, а не від можливостей основного датчика.

Хоча розумні датчики коштують дорожче за одиницю, вони значно знижують загальну вартість володіння. Вони мінімізують необхідну кількість каналів реєстратора даних, спрощують складну проводку та агресивно скорочують частоту відвідувань для технічного обслуговування. У стандартній системі моніторингу греблі з 50 датчиками довгострокова економія протягом життєвого циклу за 10-річну програму зазвичай значно перевищує початкову авансову премію.

Правильний тип визначається силою, а не каталогом

Кожен із дев’яти окремих продуктів у цьому широкому асортименті існує, тому що в реальних інженерних проектах існує дуже специфічна конфігурація сил. Правильний тип ніколи не є просто перевагою продукту; це залишається абсолютною геометричною необхідністю. Серйозні програми структурного моніторингу зазвичай розгортають від трьох до п’яти різних типів одночасно. Повна структурна картина безпеки за своєю суттю потребує кількох параметрів вимірювання, а не просто кількох дублікатів датчиків точно такого ж типу.

Ви вже визначили свій тип несучої конструкції?

[ Переглянути тверді/порожнисті тензодатчики ] · [ Переглянути серію датчиків осьового навантаження ] · [ Перегляньте серію тиску землі / п'єзометрів ] · [ Переглянути системи моніторингу рівня води ] · [ Зверніться до технічного консультанта Kingmach → ]

поширені запитання

---

Пов’язане читання: Суцільний чи порожнистий тензодатчик: вичерпний посібник із технічного вибору (шляхи сил, типові застосування та вимоги до сертифікації)
