Порожнисті тензодатчики для моніторингу мостових кабелів і анкерів: посібник із вибору та технічні характеристики

Вантові мости, попередньо напружені бетонні настили та анкери для гребель залежать від точно відкаліброваного натягу для підтримки цілісності конструкції. Відхилення всього за п'ять відсотків можуть прискорити втомний вихід. Вони також можуть викликати раптове, катастрофічне структурне перевантаження. Традиційні методи вимірювання сили включають манометри домкратів і періодичне тестування на відрив. Ці методи є періодичними і дуже трудомісткими. Крім того, вони абсолютно непридатні для постійного довгострокового моніторингу структурного стану. Ця прогалина в моніторингу робить критичну інфраструктуру вразливою.

Порожнистий тензодатчик забезпечує елегантне, постійне вирішення цієї проблеми. Також відомий як тензодатчик із наскрізним отвором або кільцевий тензодатчик, цей датчик прилягає безпосередньо до болта, сухожилля або анкерного стержня. Він безперервно вимірює силу стиснення, не перериваючи структурну систему. У цій статті розглядатимуться принципи роботи та технологічні переваги цих датчиків. Він також охоплюватиме вибір моделі, ключові програми, системну інтеграцію та критичні критерії закупівель.

Як насправді працює порожнистий тензодатчик з вібраційним дротом: пояснення кільцевої багатострунної конструкції

Інженери повинні розуміти, як насправді працює вібруючий порожнистий тензодатчик, щоб правильно його визначити. Пристрій спирається на міцний кільцевий корпус. Це кільце з пружної сталі проходить ретельну багатоетапну обробку стабільності. Він рівномірно розподіляє стискаюче навантаження по всьому колу. Ця кільцева конструкція усуває помилки ексцентричного навантаження, які часто спричиняють тензодатчики з плоскою пластиною під час установки з неправильним центруванням.

Усередині цього кільця виробники використовують багатохордну вібродроту. Залежно від потужності датчик використовує три-, чотири- або шестиструнні конфігурації. Ці множинні хорди усереднюють показники напруги в поперечному перерізі кільця. Завдяки такому розташуванню, серія JMZX-3XXXHAT повідомляє про навантаження з високочутливою роздільною здатністю від 0,1 до 1 КН, навіть при величезній повній потужності 8000 КН.

Основним механізмом є сам принцип вібраційного дроту. Кожен сталевий дріт надвисокої міцності кріпиться за допомогою анкерного зварювання за міжнародними стандартами. Частота збудження дроту прямо пропорційна його натягу. Цей частотний вихід залишається повністю несприйнятливим до коливань опору кабелю та електромагнітних перешкод. Ця електрична несприйнятливість є важливою для довгих кабелів на завантажених будівельних майданчиках.

Крім того, вбудований інтелектуальний чіп постійно зберігає унікальні коефіцієнти калібрування датчика. Чіп може реєструвати до 800 записів вимірювань, включаючи мітки часу, температури та значення нульової корекції. Ця функція дозволяє інженерам виконувати перевірку польового калібрування без повернення пристрою на завод. Нарешті, вбудований датчик температури забезпечує автоматичну корекцію температури під час кожного окремого циклу вимірювання. Це усуває помилкові показання, спричинені термічним впливом, у зовнішніх або підземних установках.

Вібруючий дріт проти тензодатчика чи гідравліки: чому порожниста камера VW виграє для довгострокового цивільного моніторингу

Покупці часто порівнюють порожнисті тензодатчики виключно на основі початкової ціни покупки. Однак ви повинні оцінити загальну вартість моніторингу. Це включає довгостроковий дрейф нуля, вимоги до обслуговування, обмеження відстані сигналу та загальну надійність даних.

• Резистивні (фольга) порожнисті тензодатчики: Ці датчики пропонують нижчу початкову вартість. Однак вони дуже чутливі до дрейфу нуля з часом. Вони також страждають від змін опору, спричинених вологістю, і значною мірою покладаються на підсилювачі для кабелів довжиною понад 50 метрів. Вони непридатні для постійного спостереження без нагляду.
• Гідравлічні тензодатчики: Ці пристрої повністю уникають електричних перешкод. Однак вони вимагають частого догляду за рідиною. Вони схильні до витоків у вбудованих або замкнутих конструкціях. Крім того, вони не можуть передавати показання до віддалених реєстраторів даних без додавання вторинних датчиків тиску.
• Вібраційні порожнисті тензодатчики: Ці датчики виробляють вихідну частоту, яка залишається стабільною протягом десятиліть. Сигнали ідеально передаються через кілометрові кабелі без спотворень. Вони не потребують постійного калібрування газу чи рідини. Вони повністю герметичні та водонепроникні.

Серія JMZX-3XXXHAT може похвалитися 50-річним терміном експлуатації. Для інфраструктурних проектів із терміном служби активів від 20 до 50 років вібраційна порожниста комірка є єдиною технологією, де заміна датчика в середині проекту не є обов’язковим припущенням для планування.

Тип технології	Довгострокова стабільність	Максимальна протяжність кабелю	Вимоги до технічного обслуговування	Вбудована придатність
Резистивний (фольга)	Погано (нульовий дрейф)	< 50 метрів	Помірний (калібрування)	Низький
Гідравлічний	Помірний	Н/Д (потрібен датчик)	Високий (перевірки рідини)	Низький (ризик витоку)
Вібраційний дріт	Чудово	> 1000 метрів	Нуль (не потребує обслуговування)	Високий (повністю герметичний)

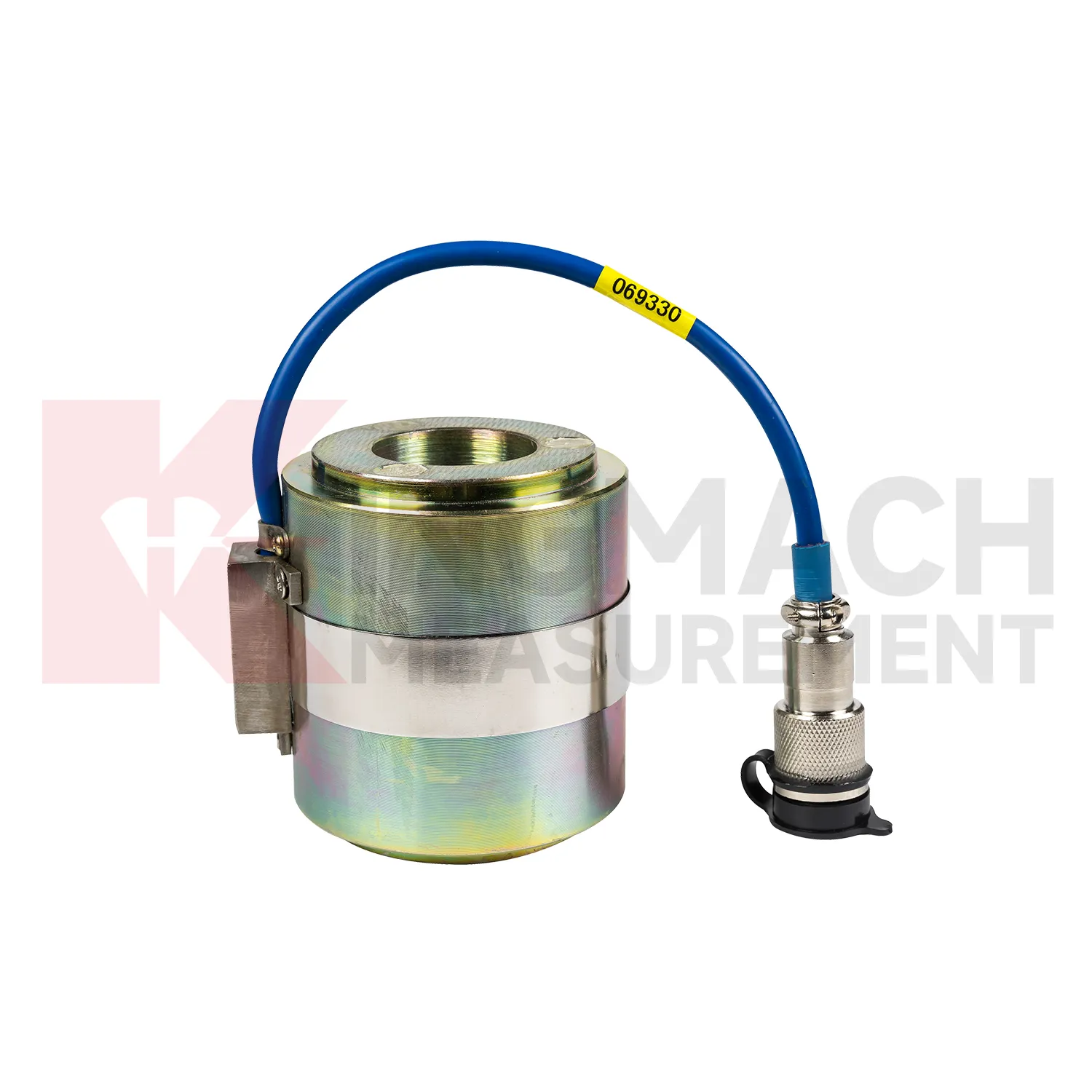

Серія JMZX-3XXXHAT: діапазон ємності, конфігурація хорди та посилання на розміри

Інженерам із закупівель потрібні точні специфікації, щоб відповідати датчикам рівням навантаження проекту. Серія JMZX-3XXXHAT пропонує широкий діапазон потужностей від 500 до 8000 кН у восьми стандартних моделях. Цей великий асортимент охоплює все: від одиночних скельних анкерів до масивних вантових мостових тросів.

Підрахунок акордів інтелектуально масштабується відповідно до потужності датчика. Моделі потужністю до 2000 кН використовують трихордну конфігурацію. Модель 3000 KN використовує чотири акорди. Моделі з потужністю 4000 кН і вище використовують шість акордів. Це структурне масштабування підтримує точність вимірювань у міру збільшення діаметра кільця. Чутливість сенсора становить 0,1 КН на рівні 500 КН. Чутливість досягає 1 кН для всіх моделей понад 1000 кН. Ця точність легко відповідає стандартним вимогам ±0,1%, що містяться в кодах моніторингу структурних кабелів.

Ці тензодатчики мають компактну висоту від 90 до 130 міліметрів. Цей низький профіль ідеально вписується в стандартні головки анкерів і вузли несучих пластин, не вимагаючи структурних змін. Для нестандартних діаметрів отворів або унікальних екологічних потреб також доступна індивідуальна модель JMZX-3X00.

Довідкова таблиця моделі JMZX-3XXXHAT

Модель	Ємність	Чутливість	Внутрішній отвір (Ø)	Висота	Конфігурація
JMZX-3405AT	500 кун	0,1 кН	70 мм	90 мм	3-chord
JMZX-3410AT	1000 кун	1 кн	100 мм	90 мм	3-chord
JMZX-3520AT	2000 кун	1 кн	140 мм	120 мм	3-chord
JMZX-3530AT	3000 кун	1 кн	170 мм	120 мм	4-chord
JMZX-3540AT	4000 кун	1 кн	200 мм	130 мм	6-chord
JMZX-3550AT	5000 кун	1 кн	220 мм	130 мм	6-chord
JMZX-3560AT	6000 кун	1 кн	240 мм	130 мм	6-chord
JMZX-3580AT	8000 кун	1 кн	280 мм	130 мм	6-chord

Де розгортаються порожнисті тензодатчики: шість серйозних інженерних сценаріїв

Інженери розгортають порожнисті тензодатчики в різноманітних середовищах із високими ризиками. Кожна програма представляє конкретні обґрунтування безпеки та довгострокові проблеми моніторингу.

• Вантові та підвісні мости: Кабелі повинні залишатися в межах від 3 до 5 відсотків від їх проектного натягу, щоб забезпечити відповідність втомному ресурсу. Датчики навантаження з порожнистих вібраційних дротів постійно знаходяться в зоні кріплення. Вони надають безперервні дані про силу кабелю безпосередньо в системи керування мостами. Це повністю замінює дорогі періодичні тести на відрив.
• Бетонні конструкції з додатковим натягом: Втрата сили сухожилля відбувається поступово через повзучість, усадку та розслаблення в бетонних мостах і структурах ядерної оболонки. Вбудовані кільцеві тензодатчики розташовані над опорною пластиною анкера. Вони відстежують довгострокову еволюцію сил. Ці дані безпосередньо інформують про майбутні рішення щодо повторного натягу.
• Анкери для дамб і схилів: Скельні анкери та заливні анкери стабілізують опори дамб і зрізають схили. Це важливі елементи безпеки. Водонепроникний, стійкий до корозії JMZX-3XXXHAT ідеально підходить для тривалого моніторингу в умовах насиченого, заглибленого або зануреного ґрунту.
• Будівництво залізниць і автомобільних доріг: Підпірні стіни та стіни з грунтовими цвяхами використовують тимчасові та постійні анкерні системи. Ці системи вимагають точної перевірки навантаження під час приймального тестування та під час активної служби. Порожнистий датчик навантаження справляється з обома завданнями як одна встановлена ​​одиниця.
• Фундамент вітрової вежі: Техніки повинні перевіряти та контролювати попереднє напруження анкерних болтів у базових фланцях башти вітрової турбіни. Порожнисті тензодатчики забезпечують пряме, ненав'язливе вимірювання. Вони не потребують жодних змін у самій системі анкерних болтів.
• Підйомно-кранові системи: Порожнисті комірки, встановлені на скобах або скобах, вимірюють динамічні та статичні навантаження у важкому підйомному обладнанні. Компактні розміри та цифровий вихід високо цінуються на цьому промисловому вторинному ринку.

Від датчика до приладової панелі: інтеграція порожнистих тензодатчиків у повну систему даних SHM

Один порожнистий датчик навантаження настільки ж корисний, як і система даних, яка його оточує. Ви повинні інтегрувати ці датчики в повну наскрізну систему моніторингу стану конструкції.

• Зчитування за вимогою: Сумісні вібраційні дротяні блоки зчитування Kingmach відображають значення прямого навантаження в кілоньютонах (КН). Вони зчитують збережені коефіцієнти калібрування безпосередньо з мікросхеми пам’яті датчика. Вам не потрібні зовнішні паперові калібрувальні таблиці на робочому місці.
• Автоматизований збір даних: Багатоканальні реєстратори даних підтримують масиви датчиків JMZX-3XXXHAT з підключенням до шини. Вони пропонують настроювані інтервали опитування, порогові значення тривоги та параметри віддаленої телеметрії, як-от 4G, LoRa або Ethernet. Це дає змогу цілодобово без нагляду контролювати масивні кабельні масиви.
• Інструментальні кабелі: Екрановані кабелі Kingmach VW бездоганно зберігають цілісність сигналу. Вони чудово працюють на багатосотметрових пробігах в умовах цивільного будівництва з електричним шумом.
• Програмне забезпечення візуалізації: Інформаційні панелі програмного забезпечення в режимі реального часу відображають тенденції навантаження та значення з поправкою на температуру. Вони генерують автоматичні сповіщення про перевантаження та полегшують аналіз історичних тенденцій. Це безпосередньо підтримує оцінку безпеки конструкції та робочі процеси технічного обслуговування.

Вказівка ​​датчика, реєстратора та програмного забезпечення від одного єдиного виробника усуває ризик сумісності вбудованого програмного забезпечення. Це також значно спрощує ескалацію технічної підтримки для міжнародних проектів.

Специфікація та закупівля порожнистого тензодатчика: шість запитань, які повинен поставити кожен міжнародний покупець

Командам із міжнародних закупівель потрібна об’єктивна структура для оцінки китайських виробників датчиків. Ви повинні задати шість важливих запитань, купуючи порожнистий тензодатчик.

1. Чи має датчик сертифікат простежуваності?
Ви повинні вимагати суворої відповідності стандартам, таким як GB/T 13606-2007 і DL/T 269-2022. Датчики, перевірені сторонніми виробниками, значно зменшують труднощі під час схвалення проекту.

2. Чи можна простежити калібрування безпосередньо до пристрою?
Порожнистий тензодатчик Kingmach зберігає калібрувальні константи у вбудованому мікросхемі. Це усуває залежність від паперових документів. Це забезпечує легку польову перевірку за допомогою стандартного блоку зчитування.

3. Який заявлений термін служби?
Ви повинні наполягати на офіційно задокументованому проектному терміні служби. 50-річний розрахунковий термін служби порожнистого датчика навантаження Kingmach повинен служити базовою умовою контракту, а не просто усною гарантією.

4. Чи може постачальник налаштувати продукт?
Інфраструктурні проекти часто вимагають нестандартних діаметрів отворів, певних діапазонів потужності або унікальних типів з’єднувачів. Виробник із надійними власними можливостями проектування відповість за кілька днів, а не за місяці.

5. Як виглядає післяпродажна підтримка?
Шукайте цілодобову технічну гарячу лінію з початковим часом відповіді протягом однієї години. Складні питання необхідно вирішити протягом 48 годин. Така оперативність має вирішальне значення для живих інфраструктурних проектів.

6. Чи підтверджено терміни доставки контрактом?
Постачальник повинен запропонувати наявні на складі стандартні моделі протягом 48 годин. Замовлення в масштабі проекту вимагають суворих контрактних графіків і регулярного оновлення прогресу виробництва.

Вибір впевненості замість здогадок: система прийняття рішень і наступний крок

Порожнисті тензодатчики принципово змінюють моніторинг зусилля кабелю. Вони замінюють періодичні нав’язливі тестування безперервною автоматизованою системою безпеки. Ви повинні дотримуватися чіткої схеми прийняття рішень. Спочатку підтвердьте тип завантаження та загальну місткість. По-друге, виберіть правильну конфігурацію акорду. По-третє, перевірте точний діаметр отвору для конкретного сухожилля або анкера. По-четверте, підтвердьте свої вимоги до гідроізоляції та температури. Нарешті, інтегруйте датчик із надійним реєстратором даних і програмним забезпеченням візуалізації.

50-річний термін служби порожнистого датчика навантаження Kingmach забезпечує неймовірну довгострокову цінність. Загальна вартість володіння включає уникнення повторного встановлення, повторного калібрування та запобігання втраті даних. Ці довгострокові витрати значно нижчі, ніж дешевші альтернативні технології фольги. Якщо ви не впевнені, яка модель JMZX-3XXXHAT підходить для вашого проекту, ви можете поділитися своїми характеристиками з командою інженерів Kingmach. Ми надамо безкоштовну рекомендацію моделі та індивідуальну пропозицію.

Плануєте будівництво вантового мосту або анкерного проекту? Отримайте безкоштовну рекомендацію датчика + індивідуальну пропозицію від інженерів Kingmach — відповідь протягом 24 годин.
🔗 [ Отримайте мою безкоштовну рекомендацію → ]
📧 [email protected]

поширені запитання

1. Яка різниця між порожнистим тензодатчиком і суцільним тензодатчиком?

Порожнистий тензодатчик має центральний отвір, який дозволяє болту або тросу повністю проходити крізь нього, вимірюючи натяг, реагуючи на анкерну пластину. У суцільному тензодатчику немає цього центрального отвору, і він зазвичай вимірює пряме стиснення або натяг у лінії.

2. Як ви встановлюєте порожнистий тензодатчик на сухожиллі після натягу?

Перш ніж прикріпити головку анкера та опорну пластину, кільцевий датчик насувається безпосередньо на сухожилля або анкерний стрижень. Датчик навантаження надійно затиснутий між бетонною конструкцією та сталевим анкерним блоком.

3. Чи можна використовувати порожнисті тензодатчики для вимірювання динамічного навантаження?

Вібраційні порожнисті датчики навантаження з порожнистим дротом перевершують статичні та повільно змінні навантаження завдяки фізичному часу, необхідному для зміни частоти дроту. Для високочастотних динамічних навантажень зазвичай перевагу надають резистивній фользі або п’єзоелектричним тензодатчикам.

4. Яка довжина кабелю підтримується вібруючим порожнистим тензодатчиком?

Оскільки вони використовують частотний вихід, а не сигнал напруги, вібраційні дротяні датчики можуть легко передавати точні дані через екрановані кабелі довжиною понад 1000 метрів без будь-яких втрат або спотворень сигналу.

5. Як багатохордна конструкція покращує точність тензодатчика?

Багатохордна конструкція розподіляє кілька незалежних вібруючих проводів рівномірно по внутрішньому колу тензодатчика. Це усереднює вимірювання напруги по всьому кільцю, що активно усуває помилки, спричинені нецентральним або ексцентричним навантаженням.

6. Чи можна поєднати порожнисті тензодатчики з вібраційними тензодатчиками в одній системі моніторингу?

так Порожнисті тензодатчики та вібраційні тензодатчики часто інтегровані в одну систему моніторингу. Датчик навантаження вимірює прикладену силу, тоді як тензодатчик вимірює структурну деформацію, надаючи додаткові дані для більш точної оцінки продуктивності.

7. Яка різниця між багатоакордовими та одноакордовими конфігураціями, і коли мені слід вибрати кожну з них?

Однострунова конфігурація вимірює навантаження в одному конкретному місці та підходить для простих програм моніторингу навантаження. Багатохордна конфігурація контролює навантаження на кілька елементів або точок, що робить її ідеальною для складних конструкцій, де розподіл навантаження та баланс є критичними.

8. Як перевірити довгострокову справність датчика, не знімаючи встановлений блок?

Справність датчика в довгостроковій перспективі можна перевірити за допомогою регулярних перевірок нуля, аналізу тенденцій історичних даних, порівняння з сусідніми датчиками та планової перевірки кабелів і з’єднань. Ці методи допомагають виявити потенційний дрейф або проблеми з продуктивністю без вилучення датчика з експлуатації.

9. Які послуги з гарантії та повторного калібрування Kingmach пропонує на міжнародному рівні?

Kingmach надає підтримку міжнародним клієнтам, надаючи технічні консультації, інструкції з монтажу, допомогу при введенні в експлуатацію та післяпродажне обслуговування протягом усього життєвого циклу проекту. Усі тензодатчики постачаються з даними заводського калібрування та документацією з якості. Для довгострокових програм моніторингу Kingmach може надати підтримку перевірки калібрування, рекомендації щодо оцінки продуктивності та технічну допомогу для підтримки надійності вимірювань. За потреби клієнти можуть зв’язатися безпосередньо з командою інженерів для усунення несправностей, планування заміни та підтримки з оптимізації системи.

---

Автор Kingmach Engineering Team — підтримка інфраструктурних проектів у всьому світі з 2001 року
