Суцільний чи порожнистий тензодатчик: вичерпний посібник із технічного вибору (шляхи сил, типові застосування та вимоги до сертифікації)

Вибір між суцільним датчиком навантаження чи порожнистим датчиком навантаження є справжнім інженерним рішенням. Це не боротьба за особливості продукту. Основна відмінність полягає в тому, як сила вводиться в датчик. Цей шлях навантаження визначає, де кожен тип працює надійно, а де він неминуче вийде з ладу. Ця стаття служить інструментом для прийняття рішень. Порівняння ґрунтується на інженерній логіці, а не на перевагах бренду. Ми почнемо з того, що насправді являє собою кожен датчик. Слова «твердий» і «порожнистий» описують форму, але не описують функцію.

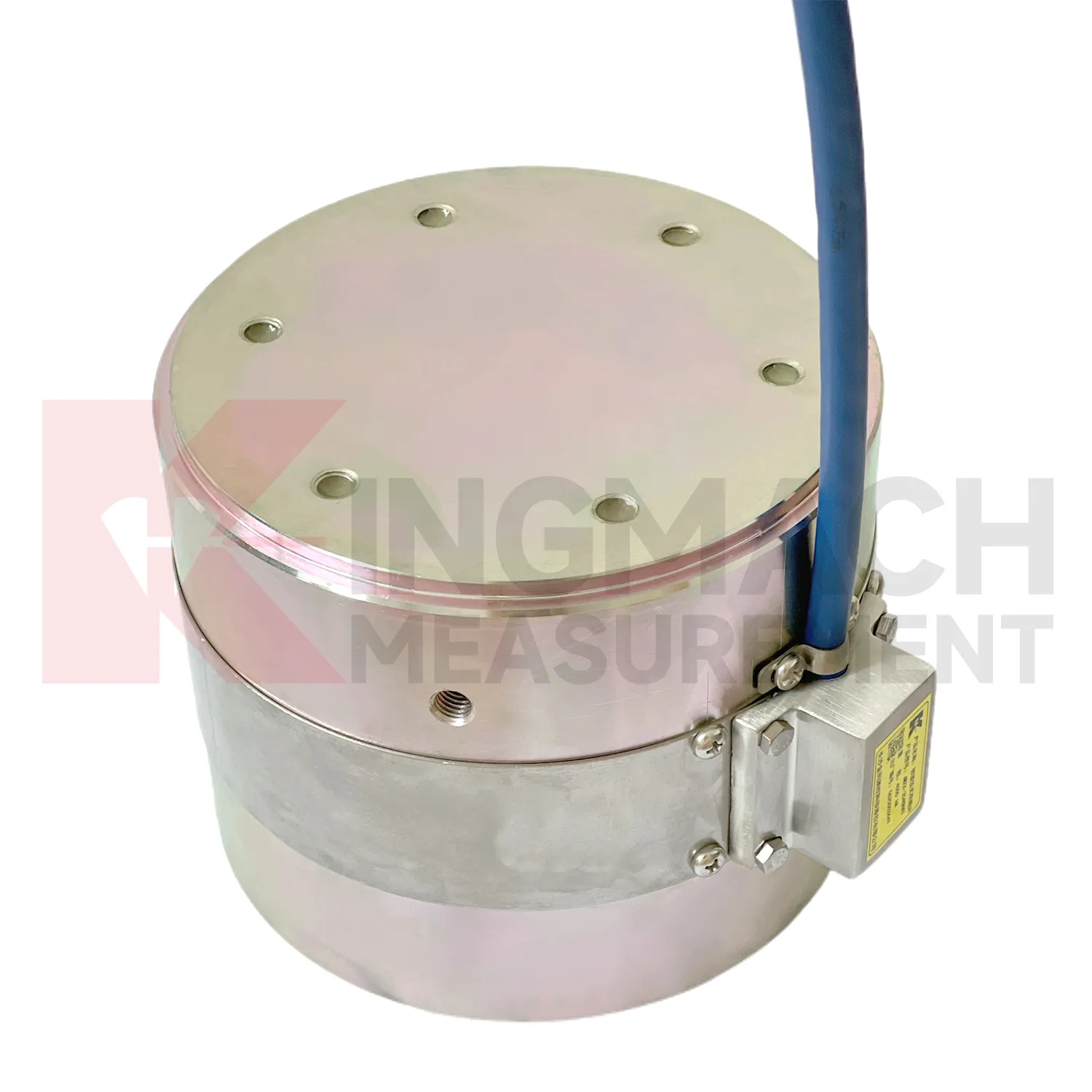

1. Що таке твердотільний тензодатчик — і як він вимірює силу?

Інженери вже знають, як виглядає циліндр. Їм справді потрібно зрозуміти шлях навантаження через тверде тіло. Суцільний тензодатчик має основну архітектуру, засновану на твердому циліндричному компресійному елементі. Еластичний сталевий корпус рівномірно деформується під дією осьового стискаючого навантаження. Вбудовані вібруючі дротяні струни розташовані всередині корпусу. Ці струни визначають мікродеформацію як чітку зміну частоти.

Логіка шляху навантаження проста. Навантаження надходить на верхню опорну поверхню. Він проходить через повний поперечний переріз пружного елемента. Нарешті, він виходить через нижню опорну поверхню. Комірка сама стає структурною вставкою. Він несе фізичне навантаження.

Багатострунна конструкція усереднює показання в кількох точках вимірювання всередині тіла. У менших діапазонах потужності використовується 3-струнний дизайн. Більші діапазони потужності вимагають 6-струнної конструкції. Це багаторядкове усереднення дає Kingmach серії JMZX-34XX/35XX/36XXHAT його точність 0,5% FS. Він зберігає цю точність у величезному діапазоні 1000–10 000 кН, незважаючи на складні робочі умови.

Пристрій оснащений чіпом Smart HAT. Цей інтелектуальний чіп зберігає калібрувальний коефіцієнт нативно. Він автоматично коригує температуру за допомогою вбудованого термістора. Він також зберігає до 600 записів вимірювань. Датчик запам'ятовує власну історію навіть без підключеного реєстратора даних.

Робочий діапазон від -30°C до +80°C. Крім того, твердий елемент може похвалитися допуском до перевантаження до 300–400% від його номінальної ємності до катастрофічного виходу з ладу. Це забезпечує дуже значний запас міцності. Раптове випадкове перевантаження є дуже реальним ризиком під час випробування паль і застосування підшипників мостів.

[Переглянути повні технічні характеристики Kingmach JMZX-35XXHAT Solid Load Cell]

2. Що таке порожнистий тензодатчик — і чим він структурно відрізняється?

Порожнистий тензодатчик також відомий як кільцевий тензодатчик. Основна архітектура базується на кільцевому (кільцеподібному) корпусі з центральним отвором. Структурний елемент проходить через центр клітини. Таким елементом може бути анкерний стрижень, трос або болт. Навантаження передається від гайки елемента конструкції безпосередньо до кільцевої поверхні комірки. Навантаження на саму стінку свердловини не потрапляє.

Логіка шляху навантаження повністю відрізняється від суцільної комірки. Навантаження надходить через кільцеву опорну поверхню. Тіло кільця рівномірно стискається по всьому колу. Кілька вібруючих дротяних ниток розташовані навколо кільця. Ці рядки усереднюють сигнал стиснення. Ця багатохордна конструкція потужно компенсує незначне ексцентричне навантаження. Однострунна конструкція просто не витримує нерівномірних навантажень.

Цей багатоакордовий дизайн використовує три акорди на нижчих діапазонах. Він прогресує до шести хорд для діапазону 4000–8000 кН. Ця специфічна архітектура дозволяє Порожнистий тензодатчик JMZX-3XXXHAT встановлюється на живу анкерну штангу без демонтажу. Стрижень просто проходить наскрізь. Гайка тримається на лицьовій стороні комірки. Моніторинг починається негайно.

Розрахунковий термін служби порожнистої камери становить 50 років. Еластичний сталевий корпус проходить багатоетапну обробку стабільності перед тим, як покинути фабрику. Внутрішні вібраційні дроти мають надвисокоміцну сталь. Техніки кріплять ці дроти за допомогою міжнародної стандартної технології зварювання. Це не основні вимоги щодо специфікації. Це життєво важливі конструктивні рішення, які мають велике значення в 20-річних програмах безпеки дамб.

Ця камера має подвійну сертифікацію відповідно до GB/T 13606-2007 і DL/T 269-2022. Другий стандарт стосується гідротехніки та енергетики. Це робить його єдино правильним вибором для моніторингу якорів гребель і гідроелектростанцій.

[Переглянути технічні характеристики порожнистого тензодатчика JMZX-3XXXHAT]

3. Технічні характеристики поруч: що насправді означають цифри

Атрибут	Тензодатчик (JMZX-35XXHAT)	Порожнистий тензодатчик (JMZX-3XXXHAT)	Що це означає на практиці
Діапазон ємності	1000–10000 кН	500–8000 кН (доступно на замовлення)	Нижня точка входу порожнистої клітини 500 кН підходить для менших анкерних стрижнів. Суцільна комірка була б зайвою. Для випробувань пальового фундаменту надвисокої потужності, що перевищує 8000 кН, Kingmach може надати індивідуальні рішення твердотільних датчиків навантаження JMZX-36XXHAT. Не соромтеся звертатися до нашої технічної команди для отримання додаткової інформації.
роздільна здатність	0,1 кН (усі моделі)	0,1–1 кН (залежить від моделі)	Постійна роздільна здатність твердої комірки 0,1 кН сприяє точному випробуванню паль. Роздільна здатність порожнистої комірки 1 кН є прийнятною, оскільки контрольовані навантаження пропорційно великі.
Ємність пам'яті	600 записів	800 записів	Більший вбудований накопичувач порожнистої клітини відображає його довготривалий профіль розгортання для моніторингу протягом десятиліть.
Сертифікати	GB/T 13606-2007	GB/T 13606-2007 і DL/T 269-2022	Додатковий стандарт гідротехніки (DL/T 269-2022) забезпечує сувору відповідність проекту в умовах греблі.
Проектний термін служби	Не вказано (залежить від програми)	50 років	Порожниста камера розроблена для постійного моніторингу. Твердотільний елемент зазвичай використовується на етапах тимчасового тестування.

Ці цифри є чудовим орієнтиром. Однак більш показове питання полягає в тому, де кожен тип справді належить до реального проекту.

4. Де тензодатчики працюють найкраще — і чому

У цьому розділі пояснюється, чому конкретна траєкторія навантаження твердотільного елемента робить його правильним вибором. Ми розглядаємо міркування, а не просто каталогізуємо особливості.

Випробування паль навантаженням: Тензодатчик для випробування паль ідеально підходить. Суцільна комірка розташована безпосередньо між оголовком палі та завантажувальним домкратом. Повне тестове навантаження проходить прямо через корпус клітини. Здатність твердого тіла нести структурне навантаження тут абсолютно важлива. Його величезна потужність до 10 000 кН покриває буронабивні палі найбільшого діаметру в фундаментах мостів.

Контроль посадки опори мосту: Комірка діє як структурна вставка всередині несучого стека. Він повинен нести величезні розрахункові навантаження необмежений час, активно вимірюючи їх. Геометрія стиснення твердого корпусу ідеально справляється з цим. Стандартні розміри твердотільних тензодатчиків Kingmach бездоганно відповідають стандартним розмірам опорної плити в кодах проектування мостів.

Вимірювання сили гідравлічного домкрата: Операції після натягу вимагають суворого контролю. Тверда комірка знаходиться під домкратом. Він вимірює прикладену силу в реальному часі. Це підтверджує, що проектне попереднє напруження дійсно досягнуто на місці. Інженери не можуть просто покладатися на розрахунки тиску домкрата.

Моніторинг тимчасового навантаження робіт: Будівельні бригади контролюють опалубку, опалубку та кріплення. Програма моніторингу закінчується, коли структура закінчується. Команда знімає прилади. Висока стійкість до перевантажень суцільного елемента робить його надійним вибором для багаторазового використання для грубих будівельних робіт.

Чому він не працює на наскрізних стержнях: Тверда клітина не має центрального отвору. Його не можна надіти на стрижень або трос. Інженери не можуть адаптувати його легко. Створення нестандартних торцевих фітингів негайно вводить ексцентричне навантаження. Це безпосередньо ставить під загрозу точність вимірювань і псує дані.

[Див. реальне застосування продуктів Kingmach у конкретних типах проектів]

5. Де порожнисті тензодатчики працюють найкраще — і чому

Порожниста клітина - це не просто модифікована тверда клітина. Це принципово інший інструмент. Він оптимізований для абсолютно іншої геометрії навантаження.

Моніторинг анкерного кабелю та попередньо напруженого сухожилля: застосування порожнистих тензодатчиків сяє тут. Стрижень або трос гладко проходить через центральний отвір. Гайка або анкерна пластина тримається на кільцевій поверхні. Комірка вимірює фактичну силу попереднього напруження в сухожиллі. Він не вимірює вхід гнізда. Він вимірює реальну силу в елементі конструкції після блокування та з часом.

Моніторинг анкерів і анкерів: тунелі, схили та підпірні стіни покладаються на анкери. Порожниста комірка сидить на головці болта під час початкового встановлення. Він залишається там протягом усього терміну служби конструкції. Його 50-річний проектний термін служби відповідає довгостроковій програмі моніторингу. Моделі меншого діаметру точно відповідають стандартним розмірам головки анкерного болта.

Моніторинг греблі та якоря гідроелектростанції: сертифікація DL/T 269-2022 є суворо обов’язковою для китайських стандартів гідротехніки. Це сувора вимога відповідності. Подвійна сертифікація порожнистої клітини покриває цю юридичну необхідність. Тверда камера не відповідає цьому спеціальному гідравлічному стандарту.

Моніторинг тросу та підвіски мосту: програми моніторингу модернізації часто спрямовані на існуючі мости. Кільцевий форм-фактор дозволяє легко встановити на існуючі кабелі. Технікам потрібен лише доступ до кінця анкера. Монтаж не вимагає різання елемента конструкції. Це часто є вирішальним фактором для інженерів із закупівель.

Чому він не працює в простих підшипниках: порожниста комірка має кільцеву геометрію. Ця форма природним чином зосереджує навантаження на вузькій поверхні опори кільця. Розміщення його всередині плоского стека підшипників без наскрізного стрижня правильного розміру створює неоднорідне поле напруги. Датчик правильно зчитує це навантаження, але показання не відображають справжнього навантаження на підшипник.

[Див. реальне застосування продуктів Kingmach у конкретних типах проектів]

6. Логіка встановлення: що вимагає кожен тип від команди сайту

Вимоги до встановлення в кінцевому підсумку визначають, де проекти досягнуть успіху чи провалу. Обидва типи вібраційних дротяних тензодатчиків вимагають високої точності від робочої групи.

Вимоги до монтажу твердих комірок: плоскі, паралельні опорні поверхні абсолютно не підлягають обговоренню. Лише 1 мм нерівності на поверхні клітинки діаметром 200 мм псує дані. Це вводить велике, вимірюване ексцентричне навантаження. Команди повинні використовувати сферичні сидячі шайби як стандартну практику. Техніки повинні перевірити правильне вирівнювання з віссю навантаження перед застосуванням першого навантаження.

Вимоги до встановлення порожнистих комірок: зазор між отвором і штоком має точно відповідати вказаному допуску. Центральна штанга ніколи не повинна торкатися внутрішньої стінки отвору під навантаженням. Техніки виконують установку на головці анкера до того, як гайка буде натягнута. Повторна установка після натягу практично неможлива. Щоб виправити помилку, команді доведеться повністю зняти напругу з усього якоря.

Планування безперервності сигналу: обидва типи тензодатчиків використовують розумну архітектуру HAT. Вони забезпечують чудовий цифровий вихід на великі відстані. Однак технічні спеціалісти повинні спланувати прокладку кабелю від датчика до реєстратора даних під час встановлення. Вони не можуть легко модернізувати кабелі. Заглиблені та підводні кабельні траси потребують важкого броньованого кабелю. Вони також вимагають водонепроникні розподільні коробки, строго розраховані на точну глибину встановлення.

Спільний ризик: обидва типи клітин залишаються дуже вразливими до ранніх помилок. Помилки, допущені при установці, неможливо виправити пізніше без серйозного фізичного втручання. Правильна точна установка з першого разу не є надмірною інженерією. Це єдиний варіант.

7. Контрольний список для прийняття рішень: п’ять запитань, які ведуть до правильного вибору

Інженери стикаються зі стислими термінами. Використовуйте цей стислий інструмент прийняття рішень, щоб керувати своєю стратегією закупівель.

Запитання 1 — Чи існує елемент конструкції (стрижень, трос, болт), який повинен проходити через датчик?
Так: виберіть порожнисту.
Ні: Виберіть твердий.

Запитання 2 — чи буде датчик нести структурне навантаження повністю чи лише відчувати його?
Повинен нести повне навантаження всередині: Виберіть твердий.
Лише відчуття (сила, що передається через опорну поверхню): Виберіть один із типів, суворо залежно від Запитання 1.

Запитання 3 — Це тимчасовий тест чи постійна установка моніторингу?
Тимчасове випробування / фаза будівництва: виберіть твердий матеріал.
Постійна/довгострокова програма SHM: Виберіть порожнисту (розрахована на 50 років).

Питання 4 — Чи підпадає проект під стандарти гідротехніки чи електроенергетики?
Так: виберіть порожнистий (сертифікований DL/T 269-2022).
Ні: будь-який тип відповідає загальному стандарту GB/T 13606-2007.

Питання 5 — Яка необхідна потужність моніторингу?
Нижче 500 кН: виберіть пустотілі (доступні початкові моделі).
10 000 кН або вище: виберіть суцільний (порожнистий зазвичай досягає вершини при стандарті 8 000 кН, хоча існують спеціальні варіанти).

Заключна примітка щодо контрольного списку: якщо два або більше запитань спрямовують вашу команду в протилежні сторони, негайно зупиніться. Ваша заявка вимагає перевірки спеціаліста. Kingmach надає спеціальні конфігурації для виконання складних гібридних вимог.

Геометрія програми визначає геометрію датчика

Суцільні тензодатчики та порожнисті тензодатчики ніколи не є конкуруючими продуктами за різними цінами. Вони принципово доповнюють один одного, розроблені для абсолютно різних шляхів навантаження. Унікальна геометрія проекту завжди визначає, який датчик правильний.

Багато великомасштабних проектів потребують обох типів одночасно в різних точках моніторингу. Складна програма мостів може безпечно використовувати суцільні комірки на посадочних місцях підшипників, водночас розгортаючи порожнисті комірки на анкерах тросу.

Все ще не впевнені щодо правильного рішення для свого проекту? Заповніть форму технічної консультації нижче, і інженери Kingmach нададуть індивідуальні рекомендації щодо вибору протягом 24 годин. [Переглянути сторінку продукту для твердотільних датчиків] · [Переглянути сторінку продукту порожнистих тензодатчиків] · [Завантажити повну технічну таблицю (PDF)]
