Датчики рівня води з перепадом тиску для безпеки греблі: пояснення 7 інженерних переваг

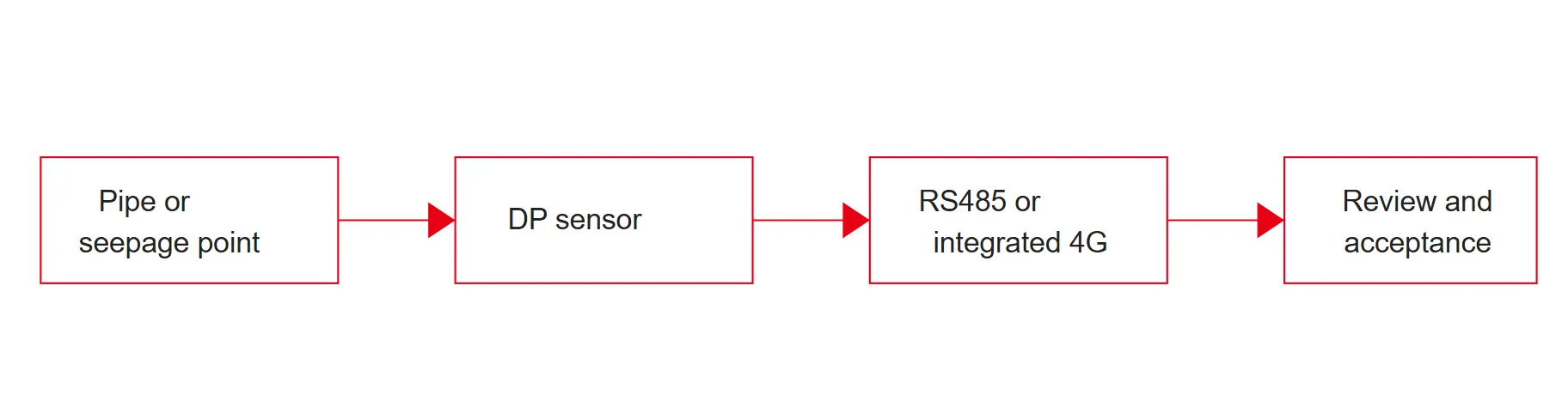

Малюнок: технічна перевага реалізується лише тоді, коли точка, датчик, шлях даних і процес перегляду вказані разом.

Перевага 2: Стабільні дані тренду для інтерпретації тиску просочування та рівня води

Датчики перепаду тиску допомагають командам греблі зчитувати тенденції, а не окремі значення. Це важливо, оскільки просочування та внутрішня поведінка води часто стають значущими через наполегливість і взаємозв’язок, а не через одну драматичну точку. Помірне підвищення може мати значення, якщо воно триває кілька днів, реагує надто повільно після виснаження резервуару або перестає відповідати поведінці дренажу поблизу.

Стабільні дані тренду підтримують кращу інтерпретацію в трьох типових ситуаціях. По-перше, коли зміна рівня резервуару повинна викликати передбачувану внутрішню реакцію, але не викликає. По-друге, коли точка моніторингу, пов’язана з просочуванням, відновлюється надто повільно після дощу або зміни умов скидання. По-третє, коли одна точка починає розходитися з сусідніми точками, які зазвичай рухаються разом. Це типи моделей, які спонукають до більш ретельного вивчення, перш ніж виникне більша проблема.

Міліметрова роздільна здатність рівня води в лінійці JMYC-67XXAD дає сайту більш точний запис тенденції для роботи, тоді як повна точність 0,2 відсотка, зазначена для цієї моделі, допомагає визначити, чи придатний прилад для моніторингу. Справа не в тому, щоб наводити цифри заради них самих. Справа в тому, що висока роздільна здатність і стабільний вихід покращують те, як невеликі, але стійкі зміни переглядаються з часом.

Перевага 3: пряма підтримка сповіщень про безпеку греблі та правил попередження в реальному часі

Датчик стає набагато кориснішим, якщо він підтримує логіку попередження, а не лише збирає показання. Робочі процеси оповіщення про греблі зазвичай базуються на трьох сімействах правил: абсолютні пороги, пороги швидкості зміни та перехресні перевірки за відповідними каналами моніторингу. Датчики рівня води перепаду тиску допомагають, оскільки їх вихідні дані можна внести безпосередньо в цю структуру правил за допомогою проводового або віддаленого збору даних.

Це має значення в оперативному плані. Підвищення рівня в резервуарі під час звичайного контрольного вікна може не потребувати дій. Швидке внутрішнє підвищення точки, пов’язаної з просочуванням, особливо якщо воно не відповідає очікуваній поведінці дренажу, може заслуговувати перевірки на місці. Корисна система попереджень потребує даних датчика вчасно, у узгодженому форматі та на платформі, де правило може запускатися, не чекаючи ручної передачі даних.

Пакет продуктів Kingmach, пов’язаних із греблями, включає Модуль збору JMZX-XXGH і а платформа моніторингу який підтримує централізовану обробку даних і конфігурацію правил сигналізації. Для покупця це означає, що датчик рівня води може бути перевірений як частина повного шляху даних: зондування, отримання, передача, зберігання, перегляд тенденцій і доставка сповіщень.

Перевага 4: Гнучке розгортання в архітектурах дротового RS485 і віддаленого моніторингу 4G

Не всі ділянки греблі мають однакові умови сполучення. Деякі вже мають шафи, електроенергію та центральну мережу реєстратора. Іншим потрібні віддалені точки, де прокладка кабелю призведе до підвищення витрат або сповільнить розгортання. Датчики рівня води перепаду тиску можуть працювати в обох схемах, якщо модель відповідає комунікаційному плану.

У сімействі JMYC-67 JMYC-67XXAD підходить для дротової архітектури RS485, що корисно, коли на сайті вже є стабільна магістраль збору даних і потрібна пряма інтеграція в центральний модуль. The JMYC-67XXAWL використовує інший шлях, поєднуючи вбудований 4G DTU з живленням від внутрішньої батареї. Це зменшує кількість окремого польового комунікаційного обладнання та може допомогти в неконтрольованих або широко розподілених точках моніторингу.

Ця різниця впливає не лише на час встановлення. Він змінює планування технічного обслуговування, стратегію резервування, обробку збоїв у зв’язку та те, як часто сайт може реалістично відбирати вибірку, не створюючи навантаження на електроенергію. Покупець, який порівнює ці варіанти, повинен переглянути маршрут зв’язку та маршрут живлення, перш ніж порівнювати ціну, оскільки ці два рішення визначають робоче навантаження точки моніторингу протягом усього терміну служби.

Перевага 5: сильніша довгострокова придатність у вологих, під землею та в польових умовах без нагляду

Обладнання для моніторингу дамб часто працює в складних умовах протягом тривалого часу. Вологі середовища, підземні точки встановлення та вплив погодних умов створюють постійний тиск на ущільнювачі, кабелі, корпуси та роз’єми. Інструмент рівня води, який використовується в цьому налаштуванні, повинен залишатися читабельним за таких умов, а не тільки добре виглядати під час короткого огляду специфікацій.

Саме тут рейтинг водонепроникності, конструкція кабелю, спосіб монтажу та низький рівень обслуговування стають практичними факторами покупки. Обидва JMYC-67XXAD і JMYC-67XXAWL мають захист IP68, а інтегрована модель AWL також додає шлях автономного розгортання на основі батареї з часом роботи батареї, пов’язаним з інтервалом вибірки. Це безпосередньо впливає на те, як часто віддалена точка потребує обслуговування.

Для покупця греблі ці деталі слід перетворити на питання щодо обслуговування. Як часто точку потрібно відвідувати? Як захищений вентильований шлях? Як відокремити відсутні дані від ненормальних? Як планується заміна батареї на бажану частоту сповіщень? Ці запитання корисніші, ніж повторення довгого списку параметрів без значення поля.

Перевага 6: Простіша інтеграція з п’єзометрами, модулями збору даних і програмним забезпеченням моніторингу греблі

Моніторинг рівня води в дамбі рідко тлумачиться окремо. Він часто розміщується поруч із вібруючими дротяними п’єзометрами, фільтраційними приладами, датчиками деформації та централізованим програмним забезпеченням, яке допомагає інженерам порівнювати показання з різних частин конструкції. Датчики рівня води диференціального тиску підтримують це ширше бачення, коли вони можуть спільно використовувати шлях даних з іншими приладами в системі.

У асортименті Kingmach серія JMYC-67, природно, розглядається поряд з Вібраційний дротяний п'єзометр JMZX-55XXHAT , модуль збору даних JMZX-XXGH і платформу системи моніторингу. Ця комбінація має значення, оскільки вона дає сайту кращі шанси зчитувати рівень води, поровий тиск і пов’язані канали в рамках одного робочого процесу перегляду, а не розкидати їх по відключених інструментах.

Для груп із закупівель питання щодо інтеграції слід писати безпосередньо в запиті пропозицій. Перевірте формат зв’язку, сумісність реєстратора, метод адресації, інтервал вибірки, пункт призначення сигналізації та чи може програмне забезпечення порівнювати точку з пов’язаними каналами. Ці елементи визначають, чи буде датчик поводитись як частина системи моніторингу чи залишатиметься ізольованим джерелом даних.

Перевага 7: Більш корисні рішення для покупців завдяки вимірюваним даним і чітким критеріям запиту пропозицій

Одна з найбільш практичних переваг датчика рівня води перепаду тиску полягає в тому, що він надає покупцеві вимірювані критерії для специфікації та прийняття. Замість широкого запиту на пристрій рівня води проект може визначати тип точки, діапазон, шлях зв’язку, умови живлення, вплив навколишнього середовища, інтервал реєстрації та очікувану відповідь технічною мовою, яка пов’язана з планом ділянки.

Це веде до чистішого запиту пропозицій і кращого обговорення постачальників. Покупець може запитати, чи призначений датчик для вбудованих труб або відкритої води, чи є вихід RS485 чи вбудований 4G, чи відповідає рівень захисту польовому середовищу та чи будуть показання використовуватися лише для перегляду тенденцій або прив’язані безпосередньо до сигналів тривоги. Кожна відповідь впливає на правильну модель і правильний підхід до розгортання.

Як вибрати датчик рівня води диференціального тиску для проектів моніторингу дамб

Відбір слід починати з точки моніторингу, а не з каталогу. Визначте, чи знаходиться точка всередині вбудованої трубки рівня води, вихідного отвору для скидання тиску, місця спостереження, пов’язаного з просочуванням, або віддаленої гідрологічної точки. Потім визначте, як дані будуть передаватись, як часто вони повинні звітувати та яке правило попередження використовуватиме зчитування.

Далі звузити технічну посадку. Діапазон, роздільна здатність, точність, спосіб зв’язку, маршрут живлення, робоча температура та рівень захисту – все це має значення, але лише у зв’язку з виконанням завдань на місці. Вбудований датчик 4G може зменшити навантаження на поле у ​​віддаленій точці, тоді як дротова модель RS485 може бути більш практичною в точці, яка вже підключена до центрального реєстратора.

Нарешті, перегляньте датчик як частину повного ланцюжка попереджень. Підтвердьте сумісність придбання, інтеграцію платформи, етапи введення в експлуатацію, базові перевірки та обов’язки з обслуговування. Сильний вибір датчика – це не лише правильна модель. Команда фактично використовуватиме модель, яка відповідає точці моніторингу, архітектурі сайту та процесу сигналізації.

Сплануйте разом точку моніторингу, шлях даних і правило сповіщень

Якщо ваш проект греблі потребує моніторингу рівня диференціального тиску, визначте тип точки, маршрут зв’язку, умови живлення та логіку попередження перед вибором моделі. Це полегшує порівняння параметрів серії JMYC-67 і вбудовує датчик у ширший робочий процес збору даних і програмного забезпечення.
