Датчики рівня води Kingmach для моніторингу дамб

Чому моніторинг рівня води має значення для безпеки дамб

Рівень води є однією з робочих змінних, що стоять за розкладом резервуару, контролем повеней, аналізом фільтрації та рішеннями щодо попереджень. Він може описати гідравлічне навантаження на конструкцію, вказати, чи поводиться завантажувальна труба належним чином, і допомогти інтерпретувати зміни ґрунтових вод або внутрішнього тиску, коли їх зчитують за допомогою інших приладів.

Корисним результатом є порівняльний часовий ряд, а не ізольоване число. Інженери можуть порівнювати кількість опадів, зміну резервуару, реакцію дренажу та внутрішні умови з часом, коли дата вимірювання, інтервал відбору проб та історія технічного обслуговування зберігаються разом із даними вимірювань. Це є основою для прийняття рішення про те, чи потребує зміна дослідження, чи вона відповідає нормальній реакції сайту.

Основні типи датчиків рівня води для моніторингу дамб

Датчик повинен відповідати точці вимірювання. Занурений датчик тиску може підходити до вбудованої спостережної труби або труби для скидання тиску, тоді як радар або ультразвукове вимірювання можуть уникнути контакту з відкритою поверхнею води. Поплавкові системи, барботери та ручні штангові вимірювальні прилади залишаються актуальними, якщо умови на місці або метод перевірки дозволяють це зробити.

Ручні вимірювальні прилади заслуговують на місце в плані моніторингу. Вони надають видиму довідкову інформацію для введення в експлуатацію, періодичних перевірок і розслідування після події. Визначте дату, безпечний маршрут доступу, інтервал перевірки та формат запису з міткою часу, щоб ці показання могли перевіряти, а не плутати, потік цифрових даних.

Як працюють датчики рівня води перепаду тиску

Гідростатичний датчик перетворює тиск води в точці вимірювання на значення рівня. Коли водяний стовп над датчиком збільшується, тиск зростає. Для зануреної діафрагми залежність можна виразити як Delta P = rho gh, тому зареєстрований рівень залежить від щільності рідини, висоти датчика та стабільного атмосферного еталонного значення.

Для застосування на відкритому повітрі вентильований кабель або внутрішня повітряна трубка можуть порівняти вимірювання з атмосферним тиском. Це зменшує ризик розгляду барометричних змін як події рівня води. Це не скасовує потреби в польовій дисципліні: запишіть висоту датчика та опорну точку під час введення в експлуатацію, тримайте вентиляційний шлях сухим і відкритим і порівнюйте стабільні показання з геодезичним або ручним еталонним.

Цей метод вимірювання підходить для багатьох дамб і гідрологічних точок, але його не слід вибирати лише за міткою. Покупець повинен перевірити геометрію труби, очікуваний напір, ризик утворення осаду, маршрут кабелю, доступ до технічного обслуговування та архітектуру даних, перш ніж підтвердити підхід, заснований на тиску.

Точність, роздільна здатність і дальність: що порівнювати покупцям

Роздільна здатність – це найменший крок, який пристрій може виявити або відобразити. Точність описує, наскільки близьке значення, яке повідомляється, до справжнього значення за певних умов. Точний приріст відображення сам по собі не гарантує, що поріг попередження або довгострокова тенденція є надійними; зміщення установки, температурна характеристика, калібрування та стабільність контрольної точки також мають значення.

Виберіть діапазон відносно максимального достовірного водяного стовпа, а не лише нормального робочого рівня. Перегляньте рівень затоплення, напір труби, очікувані відхилення тиску та наслідки перевантаження. У запиті на пропозицію також має бути зазначено інженерну мету зчитування, оскільки критерії прийнятності для звітності про резервуар, моніторингу тенденцій та реагування на тривогу можуть відрізнятися.

JMYC-67XXAWL і JMYC-67XXAD: вибір архітектури даних

Для віддалених водосховищ, гідрологічних або неконтрольованих точок греблі Kingmach JMYC-67XXAWL поєднує в собі датчик перепаду тиску, вбудований 4G DTU і внутрішній акумулятор. Його моделі довжиною 10 м, 20 м і 30 м можуть спростити розгортання там, де важко забезпечити захищену кабельну трасу та місцеве електропостачання. Його придатність усе ще залежить від покриття стільникового зв’язку, запланованого інтервалу вибірки, доступу до установки та реалістичного плану обслуговування батареї.

Кінгмах JMYC-67XXAD використовує дротовий шлях інтеграції. Його інтерфейс RS485 і вимоги до живлення постійного струму 9-24 В роблять його доречним там, де вже розроблено реєстратор, джерело живлення, захищений кабельний маршрут і архітектуру збору даних. Його варіанти 10 м, 20 м і 30 м слід вибирати за максимальним очікуваним напором, а не за нормальним рівнем води.

Різниця в специфікаціях повинна керувати інженерним рішенням. Модель AWL повідомляє про роздільну здатність 1 мм і точність FS +/-0,1% із передачею 4G від акумулятора; модель AD повідомляє про роздільну здатність 0,1 мм і точність 0,2% FS з інтеграцією RS485. Порівняйте ці цифри з усім ланцюжком вимірювань, включаючи контроль бази даних, помилку встановлення, призначення сигналізації та обмеження щодо обслуговування, замість того, щоб вибирати одне число.

Фактори установки, що впливають на реальну точність

Правильно визначений датчик все ще може давати погані дані проекту, коли інсталяція слабка. Використовуйте стабільне кріплення, задокументовану вертикальну прив’язку, захищену прокладку кабелю, вільний доступ до труби та зареєстрований нуль або зсув. У розвантажувальній трубі або вбудованій трубці рівня води задокументуйте розташування підвіски та положення датчика, щоб майбутні оператори могли інтерпретувати зміни після технічного обслуговування чи заміни.

Осад, біологічне обростання, турбулентність, повітря в пастці, натяг кабелю, вплив блискавки та гідроудар – усе це може вплинути на вимірювання. Для встановлення датчиків тиску потрібні сухі відкриті вентиляційні канали. Станціям, що працюють від батареї, потрібні повторні спроби зв’язку та графік відбору проб, оцінений щодо терміну служби. Мережі RS485 потребують визначеного плану екранування, заземлення, захисту від перенапруги та перевірки введення в експлуатацію.

Робочий процес моніторингу греблі та перевірені посилання на програму

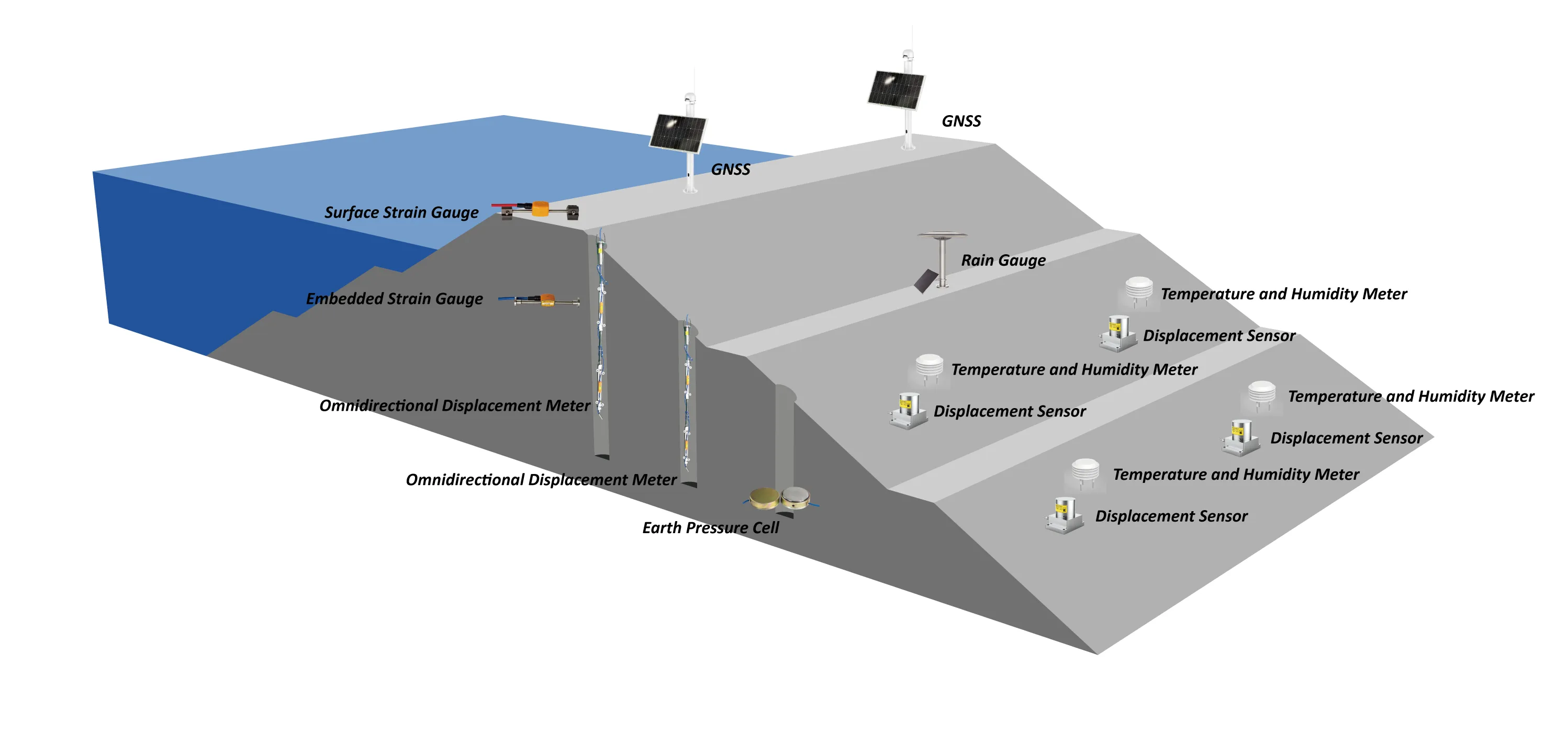

Система моніторингу дамби зазвичай поєднує більше ніж один вихідний сигнал датчика. Канал рівня води стає більш корисним, коли його перевіряють з урахуванням просочування, осідання, переміщення, нахилу, кількості опадів та операційних записів. Кінгмаха рішення для моніторингу дамби описує цей підхід на системному рівні до структурних, фільтраційних, гідрологічних, екологічних та навантажувальних спостережень.

Для шляху даних визначте, де дані збираються, передаються, переглядаються та зберігаються перед вибором датчика. Для віддаленої точки може знадобитися вбудований пристрій 4G; для дротового сайту може знадобитися план каналів, реєстратор даних, захисні кабелі та платформа перегляду. Доступні зчитування та реєстратори даних і програмне забезпечення для моніторингу надати відповідні внутрішні орієнтири для цього обговорення запиту пропозицій.

У цю статтю не було додано жодного аналізу продуктивності греблі для конкретного місця, оскільки наданий матеріал не підтверджує один для цих двох моделей рівня води. Натомість проектний запит має надати креслення місця, мету вимірювання, список приладів і критерії прийнятності, щоб можна було перевірити конфігурацію щодо фактичної установки.

Контрольний список для команд із закупівель та інженерів

Точка вимірювання

• Визначте, чи є ця точка поверхнею резервуару, вбудованою трубою, випускним отвором труби скидання тиску, свердловиною для ґрунтових вод, заспокоювальною свердловиною чи гідрологічною станцією.
• Підтвердьте максимальний вірогідний напір, базову висоту, обмеження доступу та необхідну дальність.

Технічна система

• Встановіть точність і ціль звітності для перегляду тенденцій, керування тривогами або операційних звітів.
• Виберіть роботу від акумулятора 4G для віддалених точок або RS485 для дротової мережі збору даних.
• Укажіть монтаж, геометрію труби, прокладку кабелю, захист вентиляційних отворів, заземлення, захист від перенапруги та метод перевірки.

Комерція та доставка

• Запитуйте специфікацію, документацію з калібрування, схему з’єднання, інструкції зі встановлення, відомості про IP, деталі упаковки, підтвердження терміну виконання та умови гарантії.

Технічне обслуговування та приймання

• Визначте інтервали перевірки та очищення, доступ для заміни батареї, де це можливо, перевірки вентиляційних отворів, перевірки реєстратора та порівняння з посібником або довідковим матеріалом.

Поширені помилки при купівлі

Порівняння лише роздільної здатності є типовою помилкою. Крок відображення 0,1 мм може бути корисним, але прийнятність також залежить від точності повної шкали, геометрії установки, поведінки температури, умов калібрування та стабільності еталону. Спочатку встановіть необхідний допуск для прийняття рішення, а потім порівняйте весь прилад і план встановлення.

Спілкування часто приймається занадто пізно. Пристрій 4G з низьким енергоспоживанням може зменшити обсяг роботи у віддаленій точці, але він потребує покриття та плану обслуговування акумулятора. Дротовий пристрій RS485 може бути простіше обслуговувати в завершеній мережі збору, але тільки якщо живлення, захист кабелю, заземлення та контроль перенапруги вже включені.

Ігнорування технічного обслуговування вентиляційних отворів створює ще один ризик, якого можна уникнути. Вентильований еталон може зменшити барометричну похибку, але конденсація, закупорка або проникнення води можуть погіршити показання. Додайте ручні контрольні перевірки після встановлення, затоплення, будівельних робіт і заміни датчика, щоб запис даних залишався надійним.
