Сповіщення про безпеку греблі в режимі реального часу за допомогою датчиків рівня води за перепадом тиску

Власникам гребель потрібно завчасно бачити зміни рівня, зміни тиску просочування та порушення тенденцій, які з’являються до того, як проблема з експлуатацією перетвориться на подію безпеки. Датчики рівня води перепаду тиску корисні, оскільки вони відстежують ці зміни у вбудованих, вологих і важкодоступних точках моніторингу.

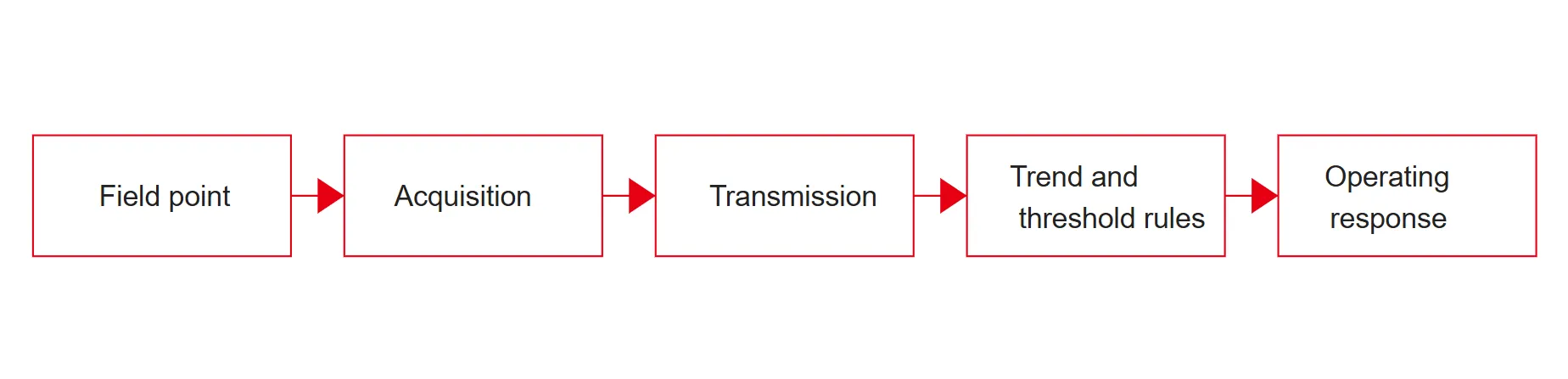

У працездатному робочому процесі оповіщення датчик є лише першою ланкою. Зчитування має залишатися стабільним у польових умовах, чітко переходити на рівень збору даних і досягати програмного забезпечення, яке може порівнювати його з пороговими значеннями, правилами швидкості зміни та сусідніми інструментами. Саме це перетворює періодичну перевірку на сповіщення про безпеку дамби в реальному часі.

Для оцінки з боку покупця справжнє питання полягає не в тому, чи може датчик зчитувати рівень води окремо. Справжнє питання полягає в тому, чи зможе він підтримувати надійні сповіщення про вбудовані труби, дренажні точки, станції без нагляду та довгі інтервали обслуговування, не створюючи додаткової невизначеності для групи моніторингу.

Для операторів дамб найкориснішим сповіщенням рідко є одне високе значення. Це сигнал про рівень або просочування, який виходить з нормального зв’язку з роботою резервуару, кількістю опадів, дренажем або рухом конструкції.

Чому сигнали рівня води мають значення в програмах безпеки дамб

План моніторингу дамби зазвичай відстежує не тільки висоту водосховища. Оператори також спостерігають за тиском просочування, рухом фреатичної лінії, поведінкою дренажу, рівнем вниз за течією та тим, як ці показання рухаються разом із даними про переміщення, ширину тріщини або напругу. Одне значення може виглядати нормальним, тоді як його тенденція до опадів, витрати або підйому тиску говорить про інше.

Ось чому логіка оповіщення потребує контексту. Підвищення показника всередині труби рівня води фундаменту може вказувати на те, що шлях просочування стає більш активним. Зміна на трубі скидання тиску може свідчити про зміну умов дренажу. Підвищення рівня пластового резервуару під час нормальної роботи може бути прийнятним, але таке саме підвищення в поєднанні з незвичайною зміною внутрішнього тиску заслуговує на увагу.

Надійна програма моніторингу дамб розглядає рівень води, просочування, деформацію та моніторинг навколишнього середовища як пов’язані показники. Це відповідає тому, як досвідчені оператори сприймають ризики на практиці: попереджувальне значення походить від кореляції, а не від роботи одного приладу.

Як датчики перепаду тиску перетворюють напор води в придатні дані

Прилади вимірювання рівня води з перепадом тиску визначають висоту рідини за тиском. У польових умовах датчик перетворює напір води, що діє на вимірювальний елемент, у цифрове значення рівня. Коли в установці використовується вентильований кабель, підключений до атмосфери, показання можуть зменшити барометричні перешкоди та швидше реагувати на фактичні зміни рівня води.

Ця операційна логіка добре підходить для роботи греблі, оскільки багато точок моніторингу вузькі, вбудовані, вологі та важкодоступні. Замість того, щоб покладатися на часте ручне зондування, прилад може залишатися на місці та звітувати зсередини труби рівня води, дренажного виходу або в межах точки гідрологічного спостереження.

Для архітектури дротового моніторингу Kingmach JMYC-67XXAD Серія призначена для глибокого фільтраційного тиску, спостереження за рівнем води в резервуарах і греблях, моніторингу ґрунтових вод і встановлення вбудованих труб. Його вихід RS485, захист IP68, роздільна здатність 0,1 мм і точність 0,2% від повної шкали – це ті деталі, які покупці можуть використовувати, коли екран підходить для існуючої магістралі збору даних.

Від чого насправді залежать сповіщення про дамби в реальному часі

Сповіщення не створюється одним датчиком. Це залежить від порогової конструкції, надійності збору даних, стабільності зв’язку та порівняння з сусідніми інструментами. На практиці команди часто використовують три рівні правил: абсолютні порогові значення тривоги, порогові значення швидкості зміни та кореляційні перевірки з опадами, роботою резервуара, просочуванням або даними про деформацію.

Наприклад, підвищення рівня резервуару під час запланованого робочого вікна може бути прийнятним. Швидке підвищення внутрішнього рівня води у вбудованій спостережній трубі, особливо в поєднанні з аномальним потоком просочування або підйомним тиском, вимагає іншої реакції. Кращі правила зменшують ймовірність того, що екіпажі витрачатимуть час на помилкові сигнали тривоги, не пропускаючи при цьому шаблону, що розвивається.

Тут також має значення решта системи. Набір продуктів Kingmach, орієнтованих на греблі, включає Модуль збору JMZX-XXGH і програмна платформа для моніторингу, яка актуальна, оскільки якість оповіщення залежить від того, як датчик, реєстратор, рівень передачі та стек візуалізації поводяться разом під час постійного використання.

Види платформи для перегляду та керування тривогою

Там, де лічильники рівня води перепаду тиску входять у суміш приладів для дамби

Пристрої рівня води з диференціальним тиском є ​​найпотужнішими, коли завдання полягає в безперервному спостереженні за рівнем у трубах, гідрологічних точках або місцях моніторингу, пов’язаних з просочуванням, де важливий стабільний цифровий вихід. Зазвичай вони є частиною ширшої комбінації інструментів, а не самостійною відповіддю.

Практична установка греблі може поєднувати вимірювач рівня води диференціального тиску для руху напору води, вібруючий дротяний п’єзометр для поведінки порового тиску, датчики переміщення для структурного руху та програмний рівень, який прив’язує дані до порогових значень попередження. Якщо на сайті є віддалені точки без зручного джерела живлення чи кабелів, інтегрована бездротова модель може скоротити роботу в полі та спростити розгортання.

Для водосховищ або річкових точок, що не обслуговуються, JMYC-67XXAWL інтегрована модель поєднує в собі 4G DTU і внутрішній акумулятор. Це може зробити планування технічного обслуговування чистішим, коли проект потребує менше окремих польових компонентів.

Як порівняти дротові та вбудовані моделі перепаду тиску

Найшвидший спосіб порівняти варіанти – це переглянути діапазон заголовків і зіставити кожну модель з архітектурою моніторингу. Дротовий інструмент RS485 може бути кращим, якщо гребля вже має шафи, ємність реєстратора та стабільну магістраль зв’язку. Інтегрований блок 4G може скоротити час встановлення в розподілених точках, де копання траншей і прокладка електромережі сповільнять проект.

Для аналізу закупівель порівняння має залишатися прив’язаним до методу роботи. У лінійці Kingmach лінійка JMYC-67XXAD підходить для провідної інтеграції RS485 і моніторингу високої роздільної здатності, тоді як лінійка JMYC-67XXAWL зміщує дискусію в бік вбудованого зв’язку 4G, внутрішнього літієвого живлення та часу автономної роботи, що змінюється залежно від інтервалу вибірки. Ці відмінності впливають на планування технічного обслуговування, стратегію запасних частин і схему частоти тривог.

Деталі встановлення, які захищають якість сповіщень

Багато поганих сповіщень є проблемами встановлення, замаскованими під проблеми з датчиками. Якщо трубка рівня води заблокована, вентиляційний шлях порушено, кабель погано використовується або еталонний стан нестабільний, потік даних буде дрейфувати, перш ніж хтось запідозрить метод монтажу.

Для прийняття стороною покупця попросіть постачальника визначити сумісність розмірів труб, метод підвіски, захист вентильованого кабелю, водонепроникне поводження з роз’ємами, адресацію реєстратора та перевірку нульового дрейфу, повторюваності та зв’язку. Завдяки цьому передача прив’язується до поведінки поля, а не лише до паперової специфікації.

Якщо точка моніторингу є віддаленою, план введення в експлуатацію також повинен визначати інтервал вибірки, частоту сповіщень, планування заміни батареї та те, як платформа позначає відсутні дані порівняно з ненормальними даними. Це різні події, і змішування їх на рівні програмного забезпечення створює плутанину під час реальних інцидентів.

Як інженери розпізнають аномальні тенденції, перш ніж вони стануть надзвичайними ситуаціями

Корисна система оповіщення не чекає екстремального значення. Він спостерігає за змінами нахилу, тривалості та узгодження між пов’язаними каналами. У роботі над греблями це часто означає перевірку того, чи рух внутрішнього рівня води відповідає нормальній роботі водосховища чи відокремлюється від нього.
