Що таке вібраційний тензодатчик? Переваги, використання та обмеження

Уявіть собі інженера мосту, який сидить у офісі та спостерігає за структурними даними, що надходять із датчиків, вбудованих глибоко в бетонні опори більше десяти років тому. Показання все ще точні, а сигнал стабільний. Такий рівень довгострокової надійності не є щасливою випадковістю. Це результат вибору правильної технології для роботи.

Робочою конячкою цієї витривалості є вібраційний тензодатчик. Цей датчик незмінно перевершив конкуруючі технології в складних умовах. У цій статті пояснюється, як саме працює вібраційний тензодатчик, оцінюються його основні переваги та чесні обмеження, а також допоможе підібрати правильний тип датчика для вашого наступного проекту.

Що таке вібраційний тензодатчик?

Щоб зрозуміти датчик, ми повинні спочатку визначити, що він вимірює. У цивільному та геотехнічному будівництві «деформація» означає незначну деформацію, яку зазнає матеріал під впливом напруги або навантаження. Вимірювання цієї деформації є життєво важливим. Він повідомляє інженерам, чи надто сильно прогинається міст, чи нерівномірно осідає дамба чи чи обшивка тунелю чинить небезпечний тиск.

Тензодатчик з вібраційним дротом (VW) вимірює цю деформацію за допомогою неймовірно простого принципу роботи. Всередині корпусу датчика знаходиться натягнутий сталевий дріт. Коли електричний імпульс збуджує цей дріт, він резонує з певною частотою, яка прямо пропорційна його натягу. Коли структурний матеріал навколо датчика деформується, він розтягує або стискає корпус датчика, змінюючи натяг внутрішнього дроту та змінюючи його резонансну частоту. Цей зсув частоти потім перетворюється на точне зчитування деформації.

Цей частотний сигнал дуже надійний. На відміну від традиційних резистивних (фольгованих) тензодатчиків, які залежать від змін напруги, які можуть слабшати з відстанню, вібраційний дротяний сигнал легко поширюється по довгих кабелях. Це робить манометр VW найкращим датчиком моніторингу здоров’я конструкції для суворих умов і багаторічного використання.

Для адаптації до різних будівельних сценаріїв ці датчики зазвичай випускаються в трьох основних конфігураціях: поверхневе кріплення, вбудоване та поверхневе зварювання.

Типи вібраційних тензодатчиків

Вибір правильного типу калібру повністю залежить від етапу вашого проекту та використовуваних матеріалів.

Модель поверхні: Інженери прикручують або епоксидним скріплюють ці вимірювальні прилади безпосередньо до бетонних, сталевих або дерев’яних поверхонь після завершення будівництва. Вони є найкращим вибором для моніторингу після будівництва або проектів модернізації. Яскравим прикладом є JMZX-212HAT/HB Розумний вібраційний тензодатчик дроту , що забезпечує високу точність для існуючої інфраструктури.

Модель вбудовування: Робітники заливають ці вимірювальні прилади безпосередньо у свіжий бетон. Датчик постійно стає частиною конструкції. Вони ідеально підходять для моніторингу дамб, пальових фундаментів і масової заливки бетону.

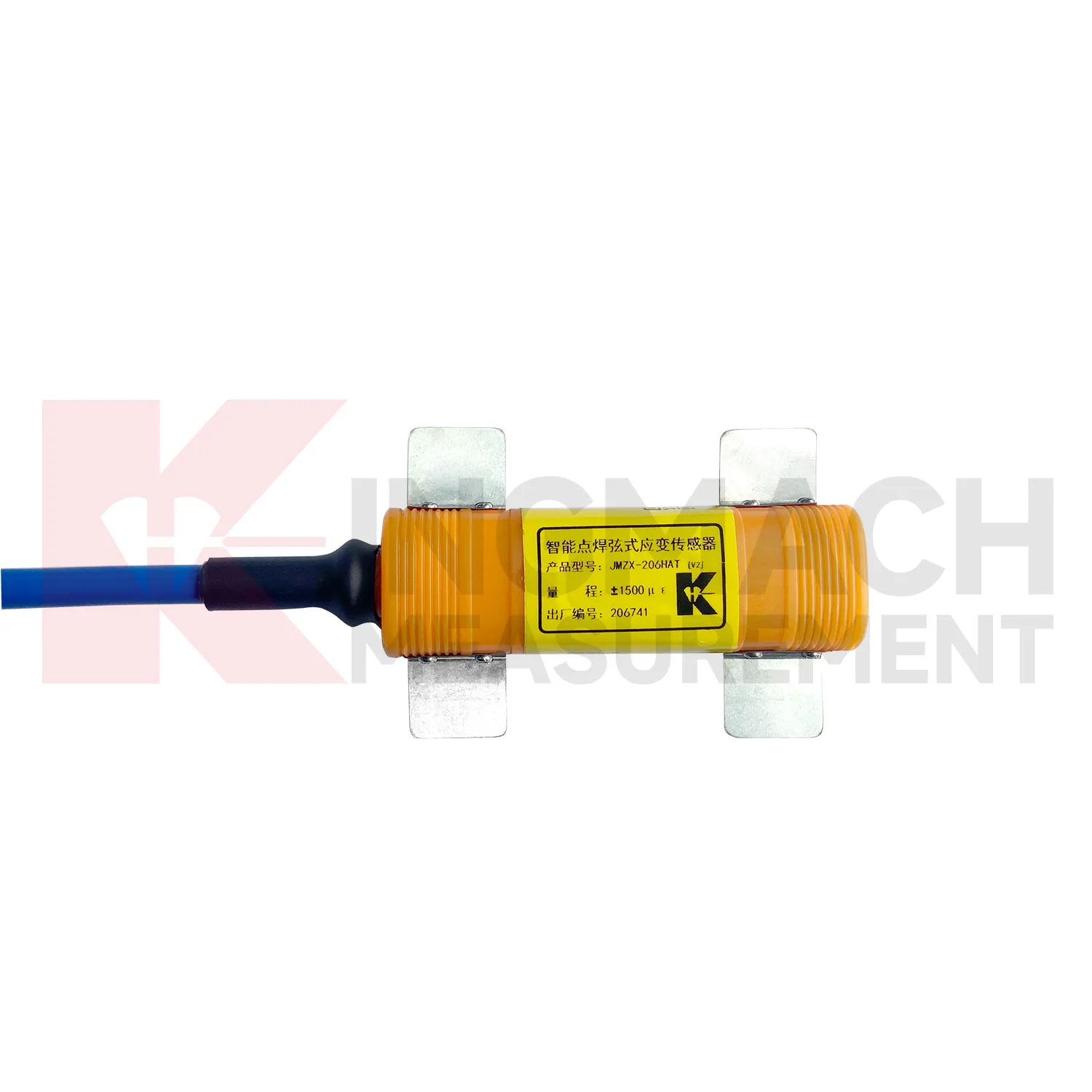

Зварна модель: Техніки приварюють їх безпосередньо до сталевих елементів, таких як балки мостів, сталеві палі та фланці вітряної вежі. Зварне з'єднання набагато краще витримує вібрацію і циклічні навантаження, ніж клейове з'єднання.

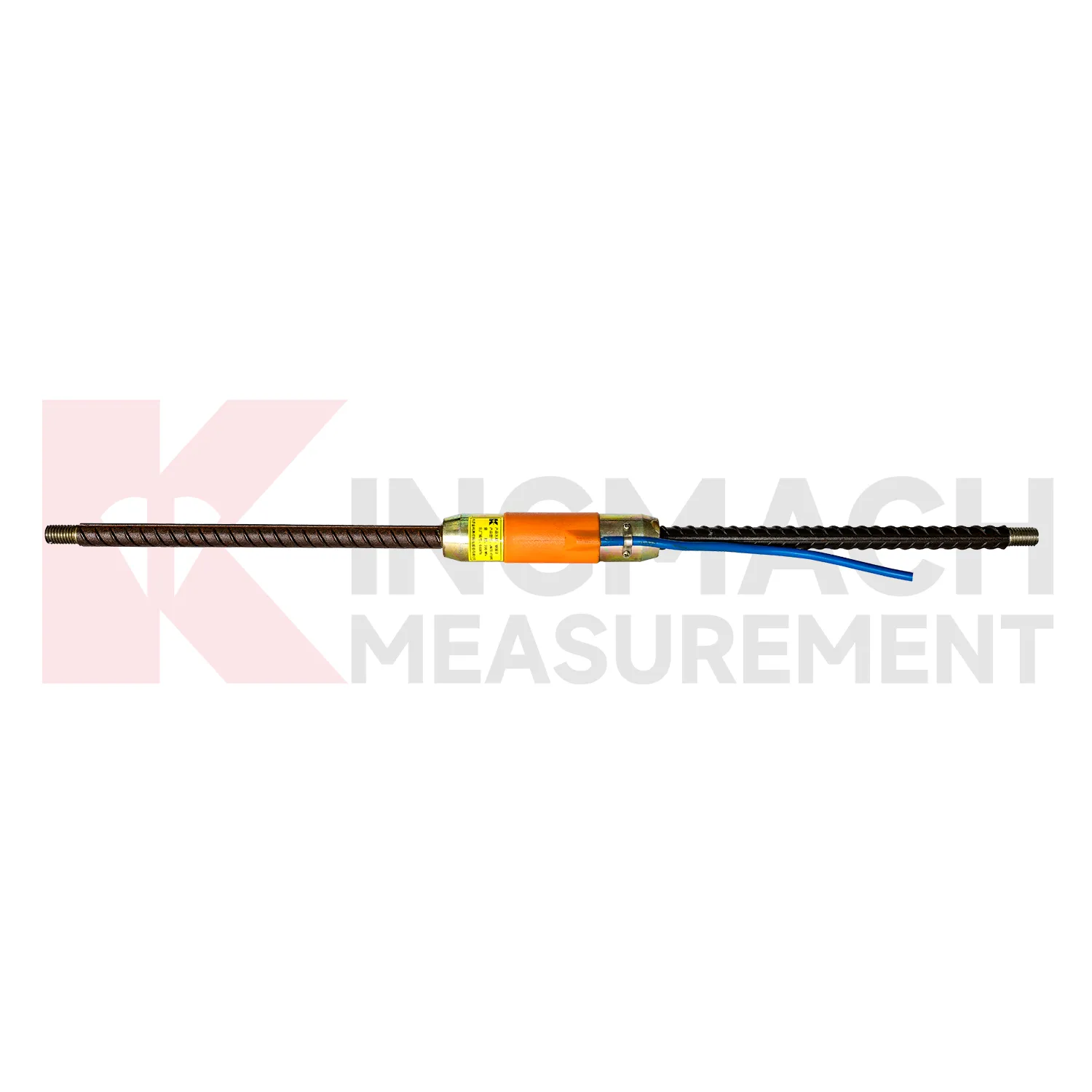

Деформометри арматури: Будівельники встановлюють ці порожнисті трубчасті датчики на одній лінії з арматурними стрижнями. Вони безпосередньо вимірюють осьову силу в арматурі, що має вирішальне значення для розуміння стану паль, підпірних стінок і обшивки тунелів.

Короткий посібник із вибору

Фаза проекту / Матеріал	Рекомендований тип калібру	Загальна програма
Наявний бетон або деревина	Поверхневий монтаж	Реконструкція, моніторинг історичної забудови
Заливка свіжого бетону	Вбудовування	Дамби, фундаменти, підпірні стінки
Існуючі сталеві конструкції	Поверхня зварена	Мости, вежі вітрових турбін, сталеві палі
Залізобетонні конструкції	Деформометр арматури	Палі несучі, кріплення тунелів

Основні переваги манометрів VW

Інженери обирають вібраційні дротяні датчики як основний інструмент для моніторингу структурної цілісності протягом тривалих періодів часу, оскільки ця технологія забезпечує постійні можливості моніторингу. Основні переваги включають:

Виняткова довгострокова стабільність: Вихідна частота манометра VW зберігає повну стабільність, оскільки на його роботу не впливають зміни опору кабелю, проникнення вологи в роз’єм і коливання напруги живлення. Ці проблеми часто зачіпають резистивні датчики з часом, але датчики VW залишаються стабільними протягом десятиліть.

Сильний імунітет до електромагнітних і радіочастотних перешкод: На будівельних майданчиках створюється електричне шумне середовище. Дизельні генератори та зварювальне обладнання разом з лініями електропередач створюють перешкоди. Сигнали в частотній області можуть легко проходити через ці середовища, що усуває потребу у дорогих і важких системах екранування кабелю.

Довгі кабелі: Датчики VW зберігають якість сигналу, коли працюють із кабелем довжиною 1000 метрів, що перевищує цю відстань. Це дозволяє інженерам направляти всі дані назад до єдиного централізованого реєстратора даних на великих дамбах або тунелях.

Широкий діапазон робочих температур: Датчики зберігають свої робочі функції в екстремальних діапазонах температур, від мінусових альпійських регіонів до будівельних майданчиків тропічної інфраструктури, що дозволяє використовувати їх як стандартну систему моніторингу для геотехнічних застосувань у всьому світі.

Вбудовані термістори: Більшість сучасних манометрів VW містять внутрішній термістор, який функціонує як вбудований термістор. Система використовує один кабель для доставки даних про температуру, що дозволяє автоматично регулювати температуру, що покращує якість зібраних даних.

Цифрові та розумні варіанти: Сучасні інтелектуальні моделі використовують суфікси HAT і HB, щоб показати свою здатність підключати традиційні системи до сучасних операцій Industrial 4.0. Пристрої пропонують вихідну функцію RS-485 разом із вбудованими можливостями зберігання даних і безперебійним підключенням до поточного обладнання для реєстрації даних IoT і систем SCADA.

Проект застосування вібраційних тензодатчиків

Вібраційні дротяні тензодатчики діють як нервова система сучасної інфраструктури. Вони надають важливі дані для широкого спектру проектів цивільного будівництва.

Міст і Віадук: Інженери використовують вимірювальні прилади для поверхневого монтажу та зварні вимірювальні прилади для моніторингу вигину балок, опорних навантажень і теплового розширення в проектах, які вимагають особливої ​​уваги як для довгопролітних конструкцій, так і для систем із великим трафіком.

Греблі та гідротехнічні споруди: Спеціальні вимірювальні прилади, які інженери встановлюють у масивні бетонні конструкції, відстежують три основні процеси повзучості, осідання та взаємодію порового тиску від початку до кінця терміну служби конструкції, який триває кілька десятиліть.

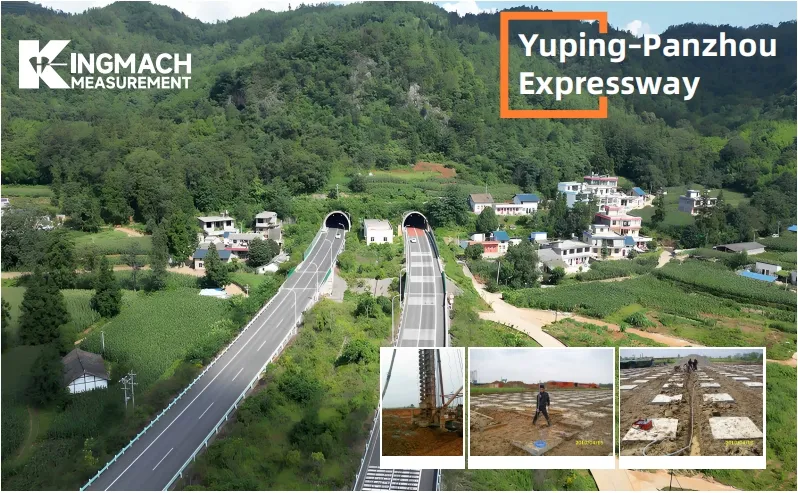

Тунелі та підземні роботи: Манометри, які інженери встановлюють на обшивку тунелю та скельні болти, функціонують для моніторингу конвергенції, яка виникає через тиск розкривних порід. Система надає завчасне попередження інженерним групам про структурні зрушення, які відбуваються, перш ніж вони зможуть помітити будь-які видимі тріщини.

Висотні будівлі та фундаменти: Деформометри арматури та датчики заглиблення в глибокі фундаменти перевіряють припущення про передачу навантаження, зроблені під час проектування. Вони усувають розрив між геотехнічними прогнозами та реальністю будівництва.

Вежі вітрових турбін: Поверхнево-зварні вимірювальні прилади, які прикріплені до фланців веж, контролюють критичні до втоми з’єднання опор вітрових турбін під час вітрового навантаження. Важливість цього розвитку зросла, оскільки наземні та морські вітрові електростанції розширюються по всьому світу.

Підпірні стіни та укоси: Розподілені вимірювальні масиви контролюють переміщення земляної маси, одночасно відстежуючи процес прогресуючого руйнування за допомогою своїх вимірювальних можливостей. Зібрана інформація відноситься до категорії суттєвих даних, які захищають проекти насипів залізниць і автошляхів від потенційних небезпек.

Обмеження та чесні компроміси

Жоден датчик не є ідеальним для кожного застосування. Розуміння обмежень тензодатчиків VW гарантує, що ви підберете правильний інструмент для роботи.

Не підходить для динамічних вимірювань: Датчики VW вимірюють квазістатичну деформацію, оскільки вони виявляють лише повільні зміни рухів. Для моніторингу високочастотних вібрацій, які перевищують 1–2 Гц, потрібно використовувати або акселерометри, або резистивні фольгові датчики.

Більш висока вартість одиниці: Точний виробничий процес разом із внутрішніми електронними компонентами манометра VW призводить до вищих витрат порівняно з простими манометрами з фольги. Вартість стає виправданою при використанні для постійних установок, але вона залишається непотрібною для тимчасових лабораторних експериментів.

Потрібне сумісне обладнання для зчитування: Сигнали VW потребують спеціальних блоків зчитування або реєстраторів даних, які можуть відповідати їхнім частотним вимогам. Групи закупівель повинні перевірити бюджетні обмеження разом із потребами сумісності на початку процесу планування.

Датчики для вбудовування не підлягають відновленню: Розмір заглиблення стає постійним після його встановлення в бетон. Система має постійні помилки встановлення, оскільки їх неможливо виправити. Для системи потрібне заводське калібрування разом із професійним встановленням, оскільки ці два елементи гарантують належну роботу системи.

Екстремальний довгостроковий калібрувальний дрейф: Незважаючи на те, що датчики VW надзвичайно стабільні, вони можуть зазнавати незначного відхилення калібрування протягом екстремальних кількох десятиліть. Інженери повинні переглядати опубліковані специфікації дрейфу для проектів, що тривають понад 20-30 років без запланованого повторного калібрування.

VW проти інших сенсорних технологій

Як вібруючий дротяний тензодатчик порівнюється з альтернативними датчиками моніторингу стану конструкції?

VW проти резистивних (фольгових) датчиків: Манометри VW легко виграють у точності над довгими кабелями та розширеними часовими рамками. Фольгові датчики виграють меншою початковою вартістю та високочастотним динамічним відгуком.

VW проти волоконно-оптичних датчиків (FBG).: Датчики FBG чудово підходять для розподіленого зондування вздовж одного безперервного волокна та забезпечують передачу на наддалекі відстані. Датчики VW виграють за загальною вартістю, зрілістю екосистеми та простотою заміни обладнання для зчитування.

VW проти датчиків MEMS: MEMS (мікроелектромеханічні системи) чудово працюють у високочастотних динамічних додатках. Технологія VW залишається кращим вибором для статичного та квазістатичного постійного моніторингу.

Таблиця порівняння технологій

Тип датчика	Найкращий варіант використання	Довгострокова стабільність	Типова відповідність інфраструктурі
Вібраційний дріт	Повільний моніторинг статичної деформації	Відмінно (десятиліття)	Дамби, тунелі, фундаменти, важкі цивільні
Резистивний (фольга)	Високочастотні динамічні випробування	Від поганого до середнього	Лабораторне дослідження, короткочасна діагностика
Оптоволокно (FBG)	Розподілені масиви високої щільності	Чудово	Трубопроводи, масивні суцільні прольоти
MEMS	Динамічне відстеження вібрації та нахилу	добре	Сейсмічний моніторинг, активна динаміка мостів

Рекомендації щодо встановлення

Щоб отримати максимум від свого датчика цивільної інженерії, потрібне ретельне встановлення.

Поверхневий монтаж: Правильна підготовка поверхні обов’язкова. Відшліфуйте поверхню і ретельно знежирте її. Переконайтеся, що вимірювальний прилад орієнтований правильно щодо осі головної напруги та встановіть фізичні кришки, щоб захистити датчик від будівельного руху.

Вбудовування: Надійно розташуйте вимірювальний прилад в арматурному каркасі та дотримуйтесь суворих вимог до бетонного покриття. Обережно прокладайте сигнальні кабелі, щоб уникнути перегинів або розривів під час заливки бетону. Завжди знімайте базове нульове значення до того, як бетон схопиться.

Поверхня зварена: Суворо дотримуватись вимог до якості зварних швів. Дозвольте металу зазнати зняття напруги після зварювання та завершити фазу охолодження перед встановленням початкового базового показання.

Універсальні поради: Завжди записуйте показання базової лінії відразу після встановлення. Використовуйте вбудований термістор для температурної компенсації. Нарешті, створіть чіткий протокол маркування кабелю для масивів із кількома датчиками, щоб запобігти плутанині на терміналі реєстратора даних.

Як вказати та знайти свій датчик

Коли ви будете готові придбати вібраційний тензодатчик, зосередьтеся на деталях. Створіть суворий контрольний список специфікацій, який включає необхідний діапазон вимірювань (виміряний у мікродеформаціях або $\mu\varepsilon$), довжину вимірювального приладу, вікно робочої температури, бажаний тип вихідного сигналу (аналоговий чи цифровий RS-485), довжину кабелю та рейтинг IP.

Розмовляючи з постачальниками, ставте правильні запитання. Вимагайте зразки сертифікатів калібрування. Якщо ви встановлюєте великі масиви з кількома датчиками, запитайте про захист від крос-та3245lk. Переконайтеся, що їхні датчики оригінально сумісні з вашим улюбленим брендом реєстратора даних, і підтвердьте терміни доставки для великих комерційних кількостей.

Для проектів, що вимагають високоточного моніторингу поверхні, серія JMZX-212 пропонує чудовий баланс довговічності та цифрової інтеграції, що відповідає суворим міжнародним стандартам інфраструктури.

Висновок

Вібруючий дротяний тензодатчик завойовує своє місце в довгостроковому структурному моніторингу не завдяки яскравій новизні, а завдяки перевіреній надійності. Він вимірює зміни за допомогою надійних частотних сигналів, пропонуючи виняткову стабільність, сильну стійкість до перешкод і безперебійну передачу даних на великих будівельних майданчиках. Хоча вони не призначені для динамічного високошвидкісного випробування на удар, їхні квазістатичні характеристики не мають собі рівних. Це якість, яка має найбільше значення, коли очікується, що ці датчики безпечно переживуть будівельні бригади, які їх встановили.

Готові оснастити свій наступний проект? Ми запрошуємо вас надіслати специфікації проекту нашій групі інженерів для персоналізованої підтримки вибору датчика. Зв’яжіться з нами сьогодні, щоб отримати цінову пропозицію або завантажити детальні описи продукту.

поширені запитання

1. Наскільки точним є вібраційний тензодатчик?

При правильному встановленні та температурній компенсації за допомогою вбудованого термістора високоякісний тензодатчик VW зазвичай забезпечує точність від $\pm0,1\%$ до $\pm0,5\%$ від повної шкали, що робить його високонадійним для моніторингу стану конструкції.

2. Чи можуть манометри VW працювати у занурених умовах?

так Манометри VW, що вбудовуються та монтуються на поверхні, зазвичай мають високі рейтинги IP (часто IP68). Це дозволяє їм постійно працювати під час занурення у воду, що важливо для проектів гребель і глибоких фундаментів.

3. Який типовий термін служби вбудованого тензодатчика?

Оскільки внутрішній сталевий дріт герметично закритий і захищений від зовнішнього окислення, вбудований тензодатчик VW може легко точно функціонувати від 25 до 50 років, часто триваючи весь проектний термін служби основної конструкції.

4. Чи потрібне мені спеціальне обладнання для зчитування даних?

так Оскільки манометри VW видають частотний сигнал, а не звичайну напругу, ви повинні використовувати спеціальний блок зчитування вібраційного дроту або реєстратор даних, спеціально налаштований із інтерфейсним модулем вібраційного дроту.

5. Чи можна відремонтувати зламаний кабель на вбудованому манометрі?

Якщо кабель розірвано поза бетонною конструкцією, його можна з’єднати за допомогою відповідних водонепроникних розподільних коробок. Однак, якщо кабель зламано глибоко всередині бетонної заливки поблизу корпусу датчика, калібр буде остаточно втрачено. Це підкреслює необхідність ретельної прокладки кабелю під час будівництва.
