Як працюють вібраційні тензодатчики? Принципи та застосування

Що стосується моніторингу інженерної безпеки, слід зазначити, що всі зміни можуть бути неочевидними на рівні поверхні. Ще до того, як тріщини, зсуви чи інші пошкодження стануть очевидними, вже можуть бути ознаки того, що балка мосту зазнає аномальних навантажень, секція дамби реагує ненормально або обшивка тунелю піддається змінам навантаження. Для учасників проекту, включаючи власників проекту, конструкторів, консультантів і спеціалістів з інтеграції, важливо виявити ці зміни на ранній стадії.

Саме тому моніторинг деформацій є таким життєво важливим у цивільному будівництві. Величина деформації в матеріалі, яка відповідає подовженню та стисненню, показує його ефективність при навантаженні. У багатьох випадках вібраційні тензодатчики виявилися одним із найнадійніших інструментів у цій галузі.

Від мостів і дамб до схилів, будівель, тунелів, вітрових веж, підземних споруд і транспортної інфраструктури, технологія вібраційного дроту широко використовується там, де моніторинг стабільності та довговічності має значення. Зв’яжіться з нами для отримання додаткової інформації про те, як працюють вібраційні тензодатчики, чому їх цінують у інженерних проектах і де вони зазвичай застосовуються. Ми також представляємо рішення для поверхневого монтажу для проектів моніторингу конструкцій.

Чому моніторинг напруги вібраційного дроту широко використовується в цивільному будівництві

У великих інфраструктурних проектах умови моніторингу часто є вимогливими. Датчики можуть піддаватися впливу зовнішньої погоди, перепадів температури, вологи, пилу, вібрації та тривалих періодів експлуатації. У таких середовищах інженери не просто шукають датчик, який працює в лабораторії. Їм потрібен метод вимірювання, який міг би надавати стабільні дані з часом у реальних польових умовах.

Це одна з головних причин, чому технологія вібраційного дроту так широко використовується в інженерному моніторингу безпеки.

Техніка вимірювання вібраційних дротяних датчиків показує кращу довготривалу стабільність, точність вимірювання та послідовність вимірювань, ніж інші методи вимірювання. Система найкраще працює для тривалих періодів моніторингу, які потребують постійного виведення протягом кількох місяців або кількох років замість коротких інтервалів тестування.

Надійність цієї системи, яка забезпечує важливі функції моніторингу для мостів, дамб, підпірних систем, тунелів, вітрових веж і підземних робіт. Для проектів потрібні дані моніторингу, що дозволяє оцінювати безпеку, аналізувати тенденції та планувати технічне обслуговування протягом усього терміну служби конструкції.

Що таке вібраційний тензодатчик?

Вібраційний тензодатчик дроту функціонує як датчик вимірювання деформації, який виявляє зміни натягу дроту для визначення рівнів деформації.

Датчик містить провід, який тягнеться між двома незмінними точками. Корпус датчика передає будь-яку деформацію, яка виникає, на структуру, що контролюється. Через цей процес натяг дроту зазнає змін. Частота вібрації дроту змінюється відповідно до натягу дроту, що призводить до деформації конструкції, викликаючи синхронний зсув частоти.

Потім цю частоту можна виміряти за допомогою пристрою зчитування або реєстратора даних і перетворити в інженерні дані для аналізу.

Простіше кажучи, вібруючий дротяний тензодатчик перетворює рух конструкції на частотний сигнал, який можна використовувати для моніторингу поведінки, пов’язаної зі стресом. Система стає важливою для інженерних проектів, які потребують довготривалих, точних і надійних вимірювань деформації.

Як працюють вібраційні тензодатчики?

Для повного розуміння принцип роботи системи вимагає покрокової демонстрації.

1. Відбувається структурна деформація

Елемент мосту, сталева опора, бетонна поверхня, обшивка тунелю або секція вежі зазнають навантажень, змін температури, руху ґрунту, вібрації чи інших структурних впливів. Матеріал демонструє вимірну деформацію, оскільки навіть незначні деформації викликають постійні зміни.

2. Сенсор реагує на цей рух

Коли вібродротяний тензодатчик встановлений на конструкції, він стежить за деформацією контрольованої поверхні. Якщо конструкція розтягується, датчик розтягується. Якщо він стискається, датчик реагує відповідно.

3. Зміни натягу дроту

Всередині датчика внутрішній дріт знаходиться під напругою. У міру деформації конструкції змінюється механічний стан дроту. Це змінює рівень натягу дроту.

4. Зміни частоти вібрації

Дріт збуджується для вібрації, і вимірюється його власна частота. Оскільки частота пов’язана з натягом дроту, будь-яка зміна натягу, спричинена деформацією, призводить до зміни частоти.

5. Частота перетворюється на дані моніторингу

Виміряна частота збирається приладом або системою моніторингу. Потім дані можуть бути оброблені в значення деформації та використані інженерами для спостереження за тенденціями, оцінки структурної реакції та виявлення незвичайних змін.

Одна з важливих переваг цього методу полягає в тому, що вимірювання на основі частоти дуже підходить для польового моніторингу, особливо там, де задіяні довгі кабелі або складне середовище на місці. Для великих інфраструктурних проектів ця практична вигода може бути дуже цінною.

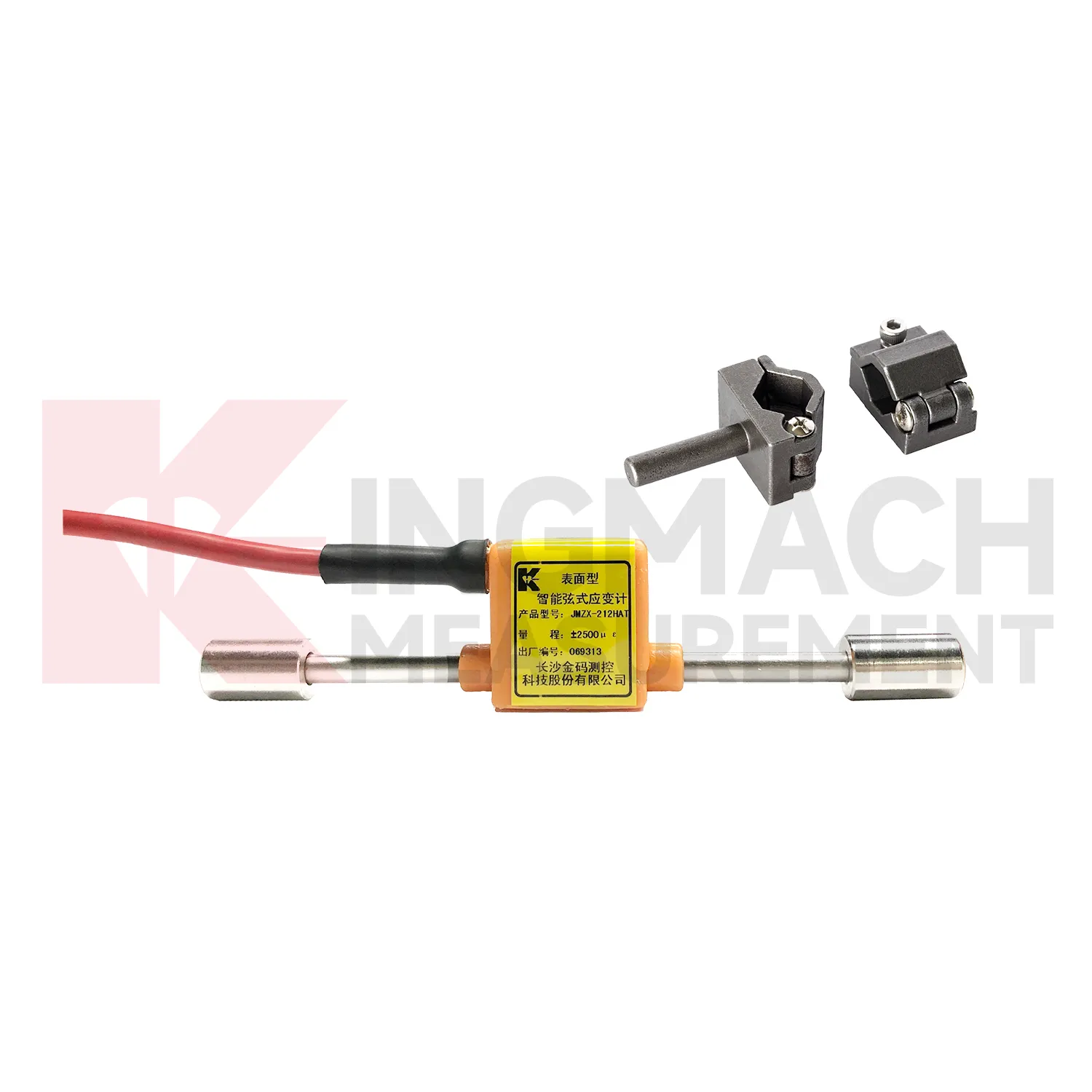

Чому вібраційні дротяні тензодатчики для поверхневого монтажу корисні

Не всі проекти дозволяють використовувати вбудовані інструменти. У багатьох реальних додатках інженерам потрібно контролювати існуючі конструкції, відновлені активи або доступні структурні поверхні після того, як будівництво вже почалося або було завершено. У таких ситуаціях ефективним рішенням може стати вібраційний тензодатчик на поверхні.

Модель поверхні особливо корисна, коли метою є моніторинг деформації безпосередньо на зовнішніх сторонах структурних елементів, таких як сталеві елементи, бетонні поверхні, опорні рами, секції веж та інші відкриті частини. Він забезпечує гнучкість у розгортанні та може підійти як для новозбудованих, так і для вже діючих структур.

Це робить поверхнево встановлені вібраційні тензодатчики особливо актуальними для:

• оцінка конструктивного стану
• оцінка модернізації та зміцнення
• моніторинг, пов'язаний з обслуговуванням
• спостереження після будівництва
• довгостроковий моніторинг безпеки доступних компонентів

Для інженерних покупців це означає практичний варіант датчика, який може відповідати широкому спектру проектних умов, не вимагаючи вбудованої установки.

Чого інженери можуть навчитися з даних про деформацію вібраційного дроту

Тензодатчик не лише генерує цифри. Його справжня цінність полягає в тому, що ці цифри розкривають про структуру.

З моніторингом натягу вібраційного дроту інженери можуть краще зрозуміти:

• як елементи конструкції реагують на навантаження
• чи відповідає фактична поведінка очікуванням проекту
• як змінюється напруга на етапах будівництва
• чи виконуються заходи з посилення або ремонту належним чином
• як температура, циклічне навантаження або осідання впливають на структуру з часом
• чи можуть аномальні тенденції вказувати на розвиток ризику

У багатьох проектах найбільшою цінністю моніторингу деформації є не окреме показання, а закономірність у часі. Аналіз тенденцій допомагає визначити, чи поводиться конструкція нормально, чи можуть знадобитися додаткові перевірки та інженерні дії.

З цієї причини вібраційні тензодатчики часто інтегруються в довгострокові системи моніторингу стану конструкцій, де надійність і безперервність є важливими.

Типові застосування в інженерному моніторингу безпеки

Мости

Інженери використовують вібраційні тензодатчики в проектах мостів для моніторингу конструктивних компонентів, до яких належать балки, сталеві елементи та елементи, пов’язані з настилом, а також зон, які вразливі до втомного пошкодження. Пристрої дозволяють інженерам оцінити, як конструкція реагує на навантаження, що виникають під час руху автомобіля, і на вплив навколишнього середовища.

Дамби

Дані про деформацію надають важливу інформацію для моніторингу безпеки греблі, оскільки вони дозволяють інженерам вивчати, як конструкції реагують на коливання тиску води та температури, а також на розширені умови експлуатації. Цей процес відіграє важливу роль як у оцінці продуктивності, так і в процедурах контролю безпеки.

Укоси та підпірні конструкції

Інженери використовують обладнання для моніторингу деформації, щоб досліджувати, як системи стабілізації схилів і підпірні конструкції реагують на тиск ґрунту, опорні навантаження та рухові сили.

Будинки та висотні споруди

Інженери-конструктори використовують вібраційні тензодатчики в будівлях, вежах і системах армованих конструкцій для вимірювання розподілу напруги та передачі навантаження, а також для оцінки методів зміцнення.

Тунелі та підземна техніка

Датчики, встановлені в тунелях і підземних будівельних майданчиках, дозволяють інженерам вимірювати, як виконується система обшивки тунелю, опорні конструкції та будівельні роботи на різних етапах будівництва. Система виявляється особливо корисною, коли необхідний постійний моніторинг стресу.

Вежі вітру

Конструкції вітряних веж піддаються багаторазовому динамічному навантаженню. Моніторинг деформації допомагає інженерам зрозуміти поведінку робочих навантажень, реакцію на втому та характеристики конструкції з часом.

Дорожнє полотно та транспортна інфраструктура

У транспортній інженерії тензодатчики можуть бути застосовані до опорних елементів і компонентів інфраструктури для оцінки ефектів повторюваних навантажень і довгострокової реакції конструкції.

Проект Kingmach - міст Шанхай-Сучжоу-Наньтун через річку Янцзи

На що слід звернути увагу перед вибором вібраційного тензодатчика

Вибір тензодатчика завжди повинен базуватися на фактичній меті моніторингу та стані місця. Перед покупкою проектні групи повинні розглянути кілька ключових питань:

• На якому матеріалі буде встановлено вимірювальний прилад?
• Структура нова, існуюча чи зміцнюється?
• Моніторинг є короткочасним, періодичним чи безперервним?
• Чи працюватиме датчик поза приміщенням чи у вологому середовищі?
• Чи вимагає проект автоматичного збору даних?
• Наскільки важливі прокладка кабелю та відстань передачі?
• Який рівень захисту необхідний від погодних умов, вібрації чи перешкод на місці?

Датчик може здаватися технічно придатним на папері, але якщо він не відповідає методу встановлення, умовам навколишнього середовища чи системі моніторингу, це може вплинути на продуктивність проекту. Ось чому багато покупців віддають перевагу роботі з постачальниками, які можуть надати підтримку на основі додатків, а не лише списки продуктів.

Практичне рішення для моніторингу деформації поверхні конструкції

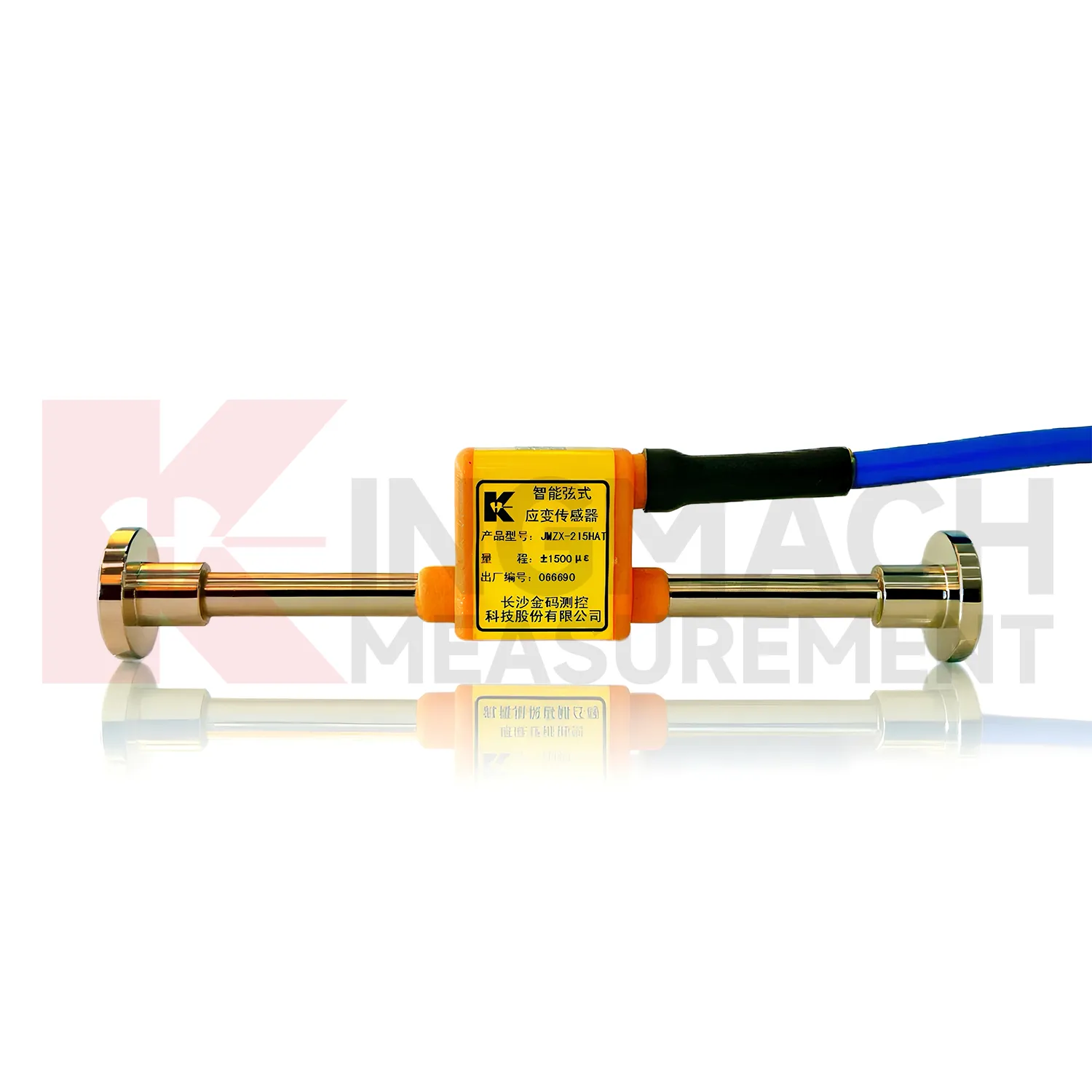

Для проектів, які вимагають надійного моніторингу деформації на конструкційних поверхнях, наш інтелектуальний вібраційний тензодатчик, модель поверхні є практичним варіантом.

Розроблений для додатків інженерного моніторингу безпеки, цей продукт підходить для польового розгортання, де важливі довгострокова стабільність даних і встановлення на поверхні. Його можна застосовувати в широкому діапазоні інфраструктурних і будівельних проектів, включаючи мости, дамби, тунелі, схили, будівлі, вітрові вежі, підземні споруди та транспортні споруди.

Його цінність полягає в поєднанні переваг технології вимірювання вібраційного дроту з практичністю конфігурації поверхневого монтажу, що робить його сильним вибором для доступних структурних елементів і проектних систем моніторингу.

Ви можете вивчити продукт тут: Інтелектуальний вібраційний тензодатчик

Як орієнтований на експорт постачальник, який обслуговує програми моніторингу техніки безпеки, ми розуміємо, що міжнародним покупцям часто потрібно більше, ніж сам датчик. Їм потрібна оперативна комунікація, підбір відповідних продуктів і підтримка закупівель на основі проекту. Незалежно від того, чи є ви підрядником, інтегратором моніторингу, дистриб’ютором або командою консультантів, ми готові допомогти вам знайти відповідне рішення для моніторингу напруги.

Висновок

Вібраційні дротяні тензодатчики функціонують як життєво важливі інструменти для сучасного моніторингу техніки безпеки, оскільки вони перетворюють незначні рухи конструкції в важливу інформацію моніторингу. Система працює, виявляючи зміни частоти, які виникають, коли натяг дроту коливається, і цей метод забезпечує практичні переваги для розширеного зовнішнього застосування.

Інженери можуть використовувати вібраційні тензодатчики, що встановлюються на поверхню, для моніторингу структурної поведінки та відстеження реакції на навантаження та змін продуктивності в мостах, дамбах і схилах, будівлях і тунелях, вітрових вежах, а також підземних спорудах і системах інфраструктури дорожнього полотна.

Наша команда допоможе вам вибрати надійний датчик моніторингу деформації для вашого майбутнього проекту, а ми надаємо послуги експортного постачання. Ми порекомендуємо найкраще рішення для ваших потреб після того, як ви надасте нам тип проекту, матеріал конструкції та вимоги до моніторингу.

FAQ

1. Для чого використовується вібраційний дротяний тензодатчик?

Вібраційний тензодатчик використовується для вимірювання структурної деформації в інженерних проектах. Його зазвичай застосовують у мостах, дамбах, тунелях, будівлях, схилах, вітрових вежах, підземних роботах та інших системах моніторингу інфраструктури.

2. Як працює вібраційний дротяний тензодатчик?

Він працює шляхом вимірювання змін у частоті вібрації внутрішнього натягнутого дроту. Коли досліджувана конструкція деформується, змінюється натяг дроту, що змінює частоту вібрації. Ця частота потім перетворюється в дані, пов’язані з деформацією.

3. Чому вібраційні тензодатчики придатні для тривалого моніторингу?

Вони широко використовуються для довгострокового моніторингу, оскільки технологія вібраційного дроту забезпечує стабільну продуктивність, хорошу повторюваність і придатність для суворих будівельних середовищ, таких як вулиця, вологість і мінлива температура.

4. У чому полягає перевага вібраційного дротяного тензодатчика для поверхневого монтажу?

Модель для поверхневого монтажу корисна для існуючих конструкцій, проектів модернізації та доступних структурних частин, де вбудована установка неможлива або необов’язкова. Він забезпечує гнучке розгортання для польового моніторингу.

5. Як вибрати правильний тензодатчик для вібраційного дроту для мого проекту?

Слід враховувати матеріал конструкції, місце встановлення, тривалість моніторингу, стан навколишнього середовища, прокладку кабелю та можливість підключення датчика до автоматичної системи моніторингу. Співпраця з досвідченим постачальником може допомогти переконатися, що продукт відповідає фактичним потребам вашого проекту.
