Вібраційні тензодатчики для моніторингу мостів, тунелів і дамб: повний посібник із вибору

Глобальна будівельна галузь переживає величезний сплеск масштабних інвестицій в інфраструктуру. Уряди та приватні забудовники фінансують великі мости, тунелі, гідроелектростанції та високі вітроенергетичні споруди по всьому світу. Отже, попит на надійні, довгострокові системи структурного моніторингу здоров’я (SHM) ніколи не був таким високим. У цих критично важливих системах безпеки тензодатчики функціонують як основне джерело даних. Ви повинні розуміти, що помилковий вибір датчика коштує набагато дорожче, ніж сам фізичний пристрій. Неправильний вибір призводить до спотворення розрахунків напруги, затримує прийняття рішень щодо безпеки та, зрештою, збільшує довгострокові витрати на технічне обслуговування.

Таким чином, вибір тензодатчика є критичним інженерним рішенням, а не простою покупкою товару. Кожен інженер проекту повинен відповісти на три фундаментальні питання, перш ніж вибрати датчик. По-перше, що таке основний матеріал? По-друге, який поточний етап встановлення? Нарешті, які екологічні обмеження? У цьому вичерпному посібнику ви ознайомитеся з різними типами манометрів, критичними критеріями вибору, відповідністю додатків та інтеграцією датчиків у повну систему SHM.

Що робить технологію вібраційного дроту світовим стандартом довгострокового моніторингу деформації

Перш ніж ви зможете розумно вказати датчик, вам потрібне тверде технічне розуміння того, як працюють різні технології моніторингу. Технологія вібраційного дроту (VW) наразі є світовим стандартом довгострокового моніторингу інфраструктури. Принцип вібраційного дроту заснований на натягнутому сталевому дроті, який збуджується котушкою імпульсного збудження. Власна частота цієї вібрації безпосередньо відповідає напрузі, яку відчуває дріт.

Цей частотний вихід забезпечує виняткові переваги для проектів цивільного будівництва. Датчики VW забезпечують надійний імунітет до електромагнітних перешкод і демонструють дуже стабільну довгострокову дрейфову поведінку. Крім того, ці датчики можуть передавати сигнали кілометрами кабелю без будь-яких спотворень або втрати сигналу.

Більшість проектів моніторингу здоров’я конструкцій піддають датчики значним термічним циклам на відкритому повітрі. Тому сучасні тензодатчики VW мають вбудований термістор для інтегрованого датчика температури. Це доповнення дозволяє програмному забезпеченню моніторингу застосовувати автоматичні корекції температури до показань деформації. Ви можете порівняти цю надійну роботу з традиційними датчиками з резистивної фольги. Датчики з фольги ідеально підходять для лабораторних установок і короткочасного тестування. Однак калібри з фольги залишаються дуже сприйнятливими до проникнення вологи, нульового дрейфу та залежності від підсилювача на довгих кабелях. Kingmach ще більше підвищує цей стандарт завдяки своїй розумній серії VW (варіанти HAT і HB). Ці вдосконалені моделі додають можливості цифрової адресації, що дозволяє інженерам запускати мережі шини з декількома датчиками за допомогою єдиного реєстратора даних.

Три основні типи тензометричних датчиків і коли використовувати кожен із них

Інженери часто запитують, який тензодатчик вони повинні використовувати для свого конкретного проекту. Відповідь потребує структурованого порівняння на основі методу встановлення та структури хоста. Ви можете розділити ці датчики на чотири основні типи розгортання.

Поверхневий тензодатчик (JMZX-212HAT/HB)

Техніки прикручують або прикріплюють поверхнево встановлені тензодатчики безпосередньо до наявних бетонних або сталевих поверхонь. Вам слід вибрати цю модель для моніторингу після будівництва, структурної модернізації та випробування динамічного навантаження. Цей калібр також відмінно підходить, коли свердління або лиття в основній конструкції неможливо. Серія JMZX-212 пропонує стандартний діапазон вимірювання ±2500 με з роздільною здатністю 0,1 με. Повністю герметичний корпус із нержавіючої сталі забезпечує водонепроникність на глибині до 150 метрів.

Вбудований тензодатчик (JMZX-215HA/215HAT/HB)

Будівельні бригади заливають тензорезистори безпосередньо у свіжий бетон або закопують їх у структурні наповнювачі. Це стандартний вибір для нових будівельних проектів, включаючи мости, дамби, тунелі, підпірні стіни та фундаментні плити. Вбудовувані датчики не вимагають від основного матеріалу опору на зсув, що робить процес встановлення надзвичайно швидким і надійним.

Тензодатчик з поверхневим зварюванням (JMZX-206HAT)

Зварювальники прикріплюють поверхнево зварені тензодатчики безпосередньо до конструкційних сталевих елементів, таких як балки, шпунтові палі та трубчасті палі. Зварювання забезпечує надійне механічне з’єднання оголеної сталі без застосування хімічних клеїв. Ця стійкість робить зварні вимірювальні прилади кращим варіантом для морських і підземних сталевих конструкцій, де епоксидний зв’язок може погіршитися з часом.

Деформометр арматури (JMZX-4XXHAT/HB)

Підрядники з’єднують вимірювачі деформацій арматури безпосередньо в сталевий арматурний каркас бетонних конструкцій. Ці датчики вимірюють подовження та стиснення арматури, щоб оцінити, як навантаження передаються через колони, балки та глибокі палі. Ви знайдете ці інструменти критично важливими для будівництва висотних будівель, безпеки котловану та інфраструктури метро.

Тип датчика	Найкращий матеріал для хостингу	Фаза встановлення	Типове застосування
Поверхневий монтаж	Існуючий бетон / сталь	Після будівництва	Модернізація та тестування навантаження
Вбудовування	Свіжий бетон	Нове будівництво	Настили мостів і стіни дамб
Поверхнева зварка	Голі сталеві члени	Новий / Після будівництва	Сталеві балки та палі
Деформометр арматури	Арматурна сталь (арматура)	Нове будівництво	Котловани та багатоповерхівки

П'ять технічних параметрів, які мають керувати вашою остаточною специфікацією

Вибравши відповідний тип установки, необхідно оцінити точні технічні характеристики. П'ять ключових параметрів повинні керувати вашим остаточним рішенням про закупівлю.

Діапазон вимірювання та роздільна здатність: Стандартний діапазон вимірювання ±2500 με адекватно охоплює більшість застосувань у цивільному будівництві. Однак вам також потрібна висока чутливість. Вихідний сигнал із високою роздільною здатністю 0,1 με гарантує, що датчик фіксує мікродеформації в попередньо напружених бетонних і сталевих елементах за нормальних експлуатаційних навантажень.

Клас точності: Рейтинг точності 0,5% від повної шкали (Full Scale) є еталоном для моніторингу рівня інфраструктури. Висока точність залишається надзвичайно важливою, коли ви обчислюєте реальне структурне напруження на основі виміряної деформації за допомогою модуля пружності матеріалу. Слід завжди перевіряти відповідність визнаним стандартам сертифікації, таким як GB/T 13606-2007 або DL/T 1044-2022.

Рейтинг водонепроникності та захист від навколишнього середовища: Багато проектів працюють у суворих умовах. Необхідний повністю герметичний корпус із нержавіючої сталі, який розрахований на глибину води 150 метрів. Такий рівень захисту потрібен для дамб гідроелектростанцій, паль припливної зони та для розкопок тунелів із високою вологістю.

Діапазон робочих температур: Цивільні споруди витримують екстремальні погодні умови. Вбудований термістор має охоплювати широкий діапазон від −40 °C до +120 °C. Проекти, розташовані в арктичному кліматі або поблизу промислових джерел тепла, потребують такої термостійкості. Крім того, точна корекція температури запобігає помилковій тривозі у вашій автоматизованій системі моніторингу.

Вихідний сигнал і сумісність системи: Ви повинні вибрати між стандартними частотними виходами VW і цифровими варіантами Smart (RS-485 / SDI-12). Розумні датчики дозволяють підключати багатоточкову шину. Ця цифрова архітектура може зменшити витрати на великі кабелі до 60% для великих масивів датчиків. Як практичне зауваження, блоки зчитування Kingmach і реєстратори даних на заводі узгоджені з датчиками серії JMZX, що повністю усуває ризики системної інтеграції.

Доповніть свій моніторинг деформації порожнистими тензодатчиками для повного відстеження зусилля кабелю — дізнайтеся більше в нашому посібнику з порожнистих тензодатчиків → Порожнисті тензодатчики для моніторингу мостових кабелів і анкерів: посібник із вибору та технічні характеристики

Підбір тензодатчиків до типу проекту: від моніторингу мостів до геотехнічної інженерії

Підбір правильного датчика для конкретного застосування є ознакою ефективного структурного моніторингу стану. Різні галузі цивільного будівництва вимагають різних підходів до вимірювання.

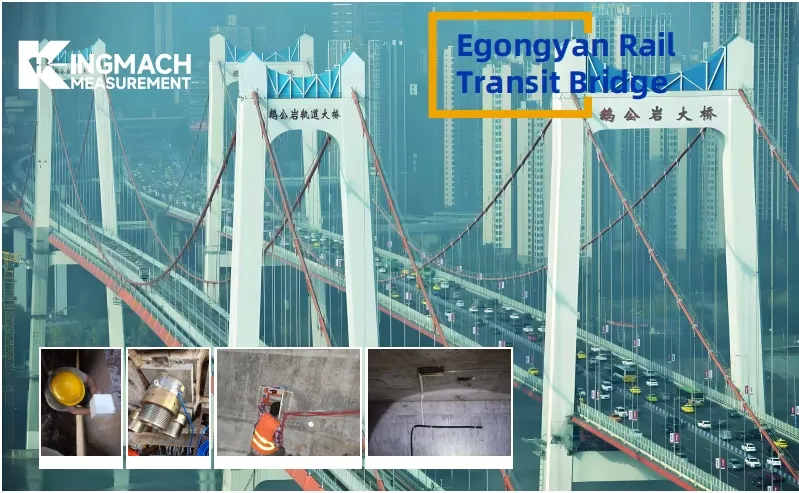

Моніторинг мостів: проекти мостів вимагають багатогранного підходу. Інженери відлили вимірювальні прилади в секції бетонної настилу та з’єднали тензометри арматури на сталеву арматуру для вимірювання реакцій на живе навантаження та тривалої повзучості бетону. Одночасно технічні спеціалісти використовують поверхнево зварені датчики на основних сталевих балках, щоб відстежувати поточні цикли втоми.

Тунелі та підземні споруди: Підземне середовище створює серйозні проблеми через високу вологість і корозійну грунтову воду. Ці умови вимагають повністю герметичних водонепроникних вимірювальних приладів. Крім того, використання інтелектуальної проводки шини значно зменшує складність монтажу в замкнутих тунелях.

Дамби та підпірні стіни гідроелектростанцій: моніторинг греблі значною мірою покладається на датчики, що вмонтовані глибоко в бетонне тіло. Водонепроникні корпуси легко витримують тривале занурення під сильний тиск води. Можливість передачі сигналів VW на великі відстані дозволяє інженерам будувати масивні матриці датчиків по всій поверхні дамби без встановлення проміжних повторювачів сигналу.

Висотні будинки та котловани: безпека під час розкопок у місті має першорядне значення. Деформометри арматури, приварені до каркасів колон і стінок зсуву, надають дані про розподіл навантаження в реальному часі по ходу етапів будівництва.

Бічні схили та геотехнічні проекти: стабільність схилів вимагає постійного нагляду. Інженери встановлюють вимірювальні прилади, що встановлюються на поверхню або вбудовані, в облицювання торкрет-бетону, щоб контролювати деформацію поверхні та напругу підпірної стінки.

Конструкції вітрових веж: вітрові турбіни витримують значні циклічні навантаження. Приварені до поверхні вимірювальні прилади, прикріплені до сталевих секцій вежі, ефективно контролюють втому при вигині та динамічні деформації, спричинені вітром.

За межами датчика: як тензодатчики вписуються в повну систему даних SHM

Ви завжди повинні розглядати тензодатчик як єдину частину більшої технологічної екосистеми. Датчик просто діє як точка походження даних. Внутрішня точність датчика має значення лише в тому випадку, якщо весь ланцюг передачі зберігає ці дані без внесення електричних перешкод або втрати сигналу.

Інструментальні кабелі відіграють величезну роль у точності даних. Необхідно використовувати екрановані кабелі з узгодженим опором, спеціально розроблені для вібраційних дротяних датчиків. Високоякісні кабелі запобігають погіршенню сигналу навіть на відстані понад 1000 метрів.

Далі слід звернути увагу на обладнання для отримання даних. Автоматизовані реєстратори даних і блоки зчитування Kingmach підтримують багатоканальне опитування. Вони дозволяють інженерам налаштовувати точні порогові значення тривоги та використовувати опції віддаленої телеметрії, включаючи мережі 4G, WiFi і LoRa.

Нарешті, програмне забезпечення для візуалізації перетворює необроблені частоти на практичні ідеї. Цифрові інформаційні панелі в режимі реального часу відображають тенденції деформації, значення напруги з поправкою на температуру та рівні автоматизованих сповіщень. Ця інтеграція дозволяє здійснювати цілодобовий дистанційний моніторинг конструкцій без нагляду. Визначення датчиків, кабелів, реєстраторів і програмного забезпечення від одного постачальника усуває невідповідності протоколів зв’язку та значно скорочує час введення в експлуатацію.

На що звернути увагу, купуючи тензодатчики від міжнародного постачальника

Команди із закупівель стикаються з унікальними проблемами під час оцінки міжнародних постачальників датчиків моніторингу стану конструкцій. Ви повинні вийти за межі простих специфікацій продукту та оцінити операційну надійність постачальника.

По-перше, сертифікати третіх сторін мають величезне значення. Ви повинні наполягати на відстежуваних записах калібрування та суворій відповідності визнаним галузевим стандартам. Перевірені продукти значно знижують ризики схвалення вашого проекту. По-друге, ви повинні оцінити надійність доставки. Ідеальний постачальник має на складі стандартні моделі для швидкої відправки, дотримуючись суворих контрактних графіків поставок для індивідуальних замовлень у масштабі проекту.

По-третє, комплексна післяпродажна підтримка відокремлює авторитетних виробників від простих дистриб’юторів. Шукайте постачальників, які пропонують цілодобову технічну гарячу лінію зі швидким початковим часом відповіді. Ця підтримка стає безцінною, коли віддалені проекти стикаються з неочікуваними аномаліями даних. По-четверте, оцініть їхні можливості налаштування. Проекти, розташовані в екстремальних кліматичних умовах або в обмеженому просторі, часто вимагають адаптованої довжини, спеціальних матеріалів корпусу або нестандартних типів з’єднувачів. Зрештою, вибір єдиного постачальника, який виробляє датчики, кабелі, реєстратори та програмне забезпечення за єдиною системою управління якістю, забезпечує повну підзвітність.

Робимо правильний вибір: швидкий підсумок прийняття рішення та ваш наступний крок

Вибір ідеального тензодатчика є методичним процесом. Ви повинні проаналізувати основний матеріал, визначити етап встановлення, перевірити технічні характеристики та забезпечити повну сумісність системи. Найкращий тензодатчик рідко буває найдешевшим варіантом або з найбільш вражаючими лабораторними характеристиками. Натомість правильний датчик – це той, який ідеально відповідає вашому структурному середовищу та довгостроковій тривалості моніторингу.

Ви не впевнені, яка модель датчика підходить для вашого конкретного проекту? Потрібна рекомендація датчика для вашого проекту? Поділіться своїми вимогами — інженери Kingmach відповідають протягом 24 годин. 🔗 [ Замовте безкоштовну консультацію щодо проекту → ]

поширені запитання

1. У чому полягає основна відмінність між тензодатчиками поверхневого монтажу та вбудованими?

Техніки прикріплюють вимірювальні прилади поверхневого монтажу до зовнішньої сторони існуючих конструкцій за допомогою болтів або клеїв. Навпаки, будівельні бригади заливають опори прямо у вологий бетон під час нового етапу будівництва.

2. Чи можуть вібраційні дротяні тензодатчики вимірювати температуру?

так Більшість високоякісних вібраційних тензодатчиків мають вбудований термістор. Цей компонент вимірює місцеву температуру, дозволяючи програмному забезпеченню для моніторингу автоматично коригувати показання деформації для теплового розширення та звуження.

3. Навіщо використовувати поверхнево-зварний вимірювальний прилад замість клейкого?

Поверхнево зварені вимірювальні прилади створюють постійне металургійне з’єднання з голими сталевими конструкціями. Це зварне з’єднання забезпечує чудову тривалу стабільність у суворих, вологих або підводних середовищах, де хімічні клеї з часом розкладаються.

4. Як далеко вібраційний дротяний датчик може передавати свій сигнал?

Оскільки вібраційні дротяні датчики видають частоту, а не напругу, вони протистоять змінам опору кабелю. З належним екранованим кабелем вони можуть передавати точні сигнали на відстані понад 1000 метрів без зовнішніх підсилювачів.

5. Що робить вібраційний дротяний датчик «Smart»?

Розумні датчики використовують цифрові протоколи (наприклад, RS-485 або SDI-12) і мають унікальні цифрові адреси. Це дозволяє інженерам підключати кілька датчиків до однієї кабельної шини, значно зменшуючи складність проводки та витрати на матеріали.

6. Чи можна використовувати вібраційні тензодатчики разом із датчиками навантаження?

так Вібраційні тензодатчики та тензодатчики зазвичай використовуються разом у структурному та геотехнічному моніторингу. Датчики навантаження вимірюють прикладену силу, тоді як тензодатчики вимірюють деформацію матеріалу, надаючи додаткові дані для більш повної оцінки характеристик конструкції.

7. Як виконати перевірку польового калібрування без повторного заводського калібрування?

Польову перевірку можна виконати шляхом перевірки нульових показань, порівняння вимірювань з відомими еталонними навантаженнями, перегляду тенденцій історичних даних або перехресної перевірки з іншими датчиками. Ці методи допомагають визначити потенційний дрейф між офіційними інтервалами калібрування без необхідності заводського повторного калібрування.

---
