Вібраційний тензодатчик проти електричного тензодатчика: ключові відмінності

1. Вибір правильного тензодатчика в інженерних проектах

Глобальний попит на структурний моніторинг стану (SHM) в інфраструктурі швидко зростає. Точне вимірювання деформації відіграє важливу роль у забезпеченні безпеки проекту, довгострокової довговічності та відповідності нормативним вимогам. Менеджери проектів зазвичай обирають між двома основними технологіями: вібраційним тензодатчиком (VWSG) і електричним тензодатчиком (ESG). У цій статті представлено повне порівняння тензометричних датчиків, щоб допомогти інженерам, підрядникам і командам із закупівель вибрати правильне рішення для своїх конкретних проектів.

2. Принципи роботи: як кожна технологія вимірює деформацію

2.1 Вібраційний тензодатчик (VWSG)

VWSG працює на основі зміни частоти натягнутого дроту всередині датчика. Структурна деформація викликає зміну натягу в цьому дроті, що потім призводить до вимірного зсуву частоти. Цей згенерований сигнал за своєю суттю є цифровим, тобто він залишається стабільним навіть при передачі на великі відстані. Ключове розуміння для інженерів полягає в тому, що цей частотний сигнал за своєю суттю є цифровим і залишається дуже стабільним навіть при передачі на великі відстані. Це ключова перевага технології VWSG у суворих умовах.

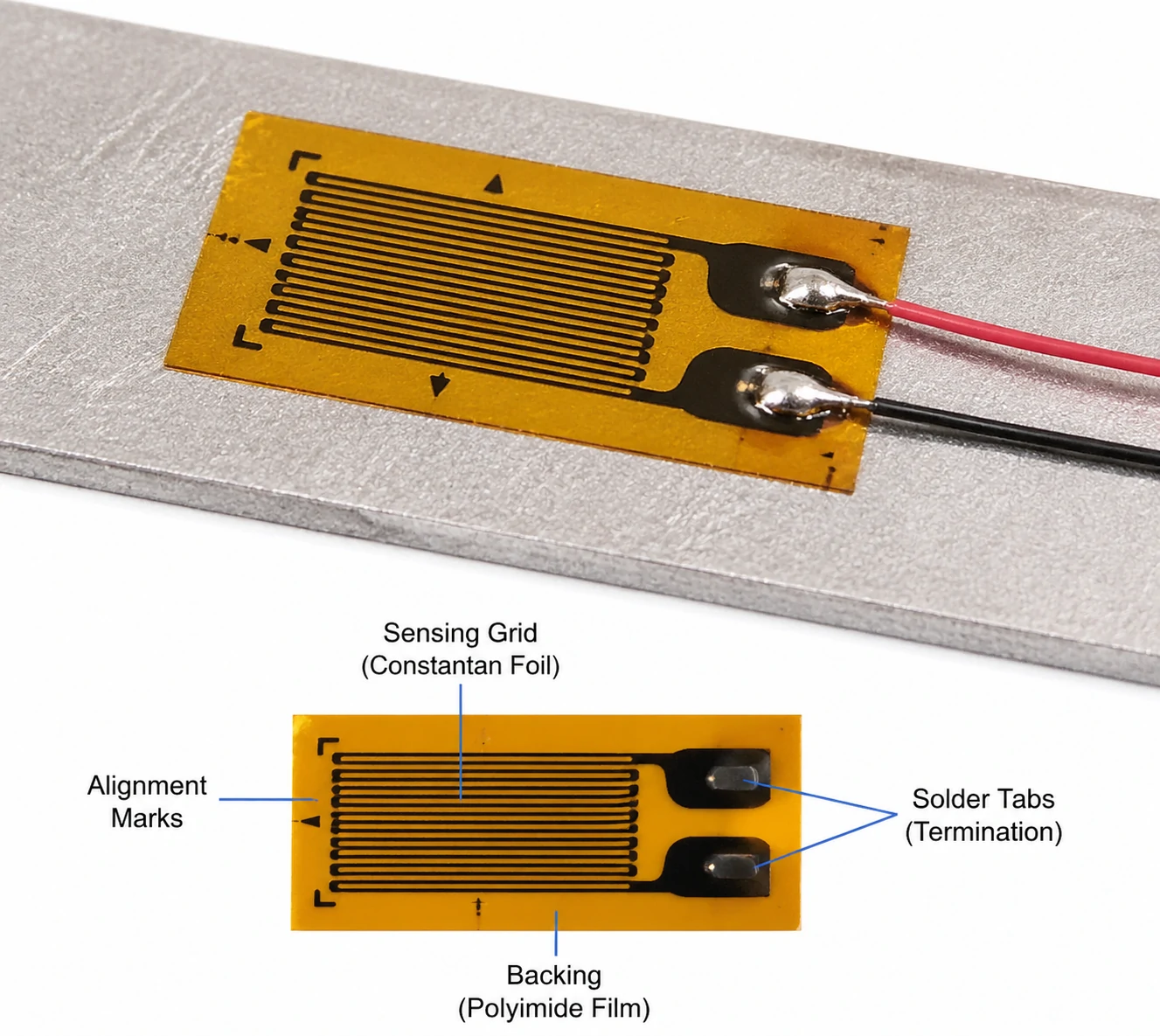

2.2 Електричний тензодатчик (ESG)

Електричний тензодатчик, або тензодатчик опору, працює на основі зміни електричного опору. Фізичне напруження спричиняє цю зміну опору, яку потім мостова схема Уітстона перетворює на вихідну напругу, яку можна вимірювати. Ця аналогова система потребує ретельного кондиціювання та посилення сигналу для отримання корисних даних. Ключове розуміння полягає в тому, що ESG чудово виявляє мікроскопічні зміни, але є значно більш вразливим до впливу навколишнього середовища.

3. Порівняння продуктивності: точність, стабільність і чутливість

3.1 Точність вимірювання

Електричний тензодатчик забезпечує високу короткочасну точність. Навпаки, вібраційний тензодатчик забезпечує винятково надійну тривалу точність.

3.2 Довгострокова стабільність

VWSG відмінно підходить для проектів багаторічного моніторингу, оскільки його фізичний механізм за своєю суттю протистоїть дрейфу. ESG часто має проблеми в довгострокових програмах. ESG дуже схильний до дрейфу сигналу та несприятливих температурних впливів з часом.

3.3 Чутливість і роздільна здатність

ESG забезпечує чудову чутливість, що робить його кращим для вимірювання мікродеформації, проведення лабораторних тестів і фіксації динамічних змін вимірювань. VWSG працює з дещо нижчою роздільною здатністю, що робить його ідеальним для моніторингу статичних і повільно змінних навантажень.

4. Адаптованість до навколишнього середовища: що краще працює в суворих умовах?

4.1 Термостійкість

Зміни температури впливають на всі датчики моніторингу стану конструкції. VWSG має вбудовану температурну компенсацію, що спрощує процес збору даних. ESG потребує зовнішніх механізмів компенсації для підтримки цілісності даних під час температурних коливань.

4.2 Волога, корозія та пил

VWSG повністю захищений від елементів, що робить його дуже придатним для вбудованих програм. ESG дуже чутливий до якості встановлення та потребує значного зовнішнього захисту, щоб витримати вологість і пил.

4.3 Електромагнітні перешкоди (EMI)

VWSG повністю захищений від електромагнітних перешкод, оскільки він покладається на частотний сигнал. ESG залишається дуже чутливим до електромагнітних перешкод, оскільки він виводить аналоговий сигнал. Цей імунітет забезпечує сильний кут продажу для використання датчиків VWSG у великих інфраструктурних проектах. Вони надзвичайно добре працюють у прибережних регіонах, підземних тунелях і великих дамбах.

5. Встановлення та технічне обслуговування: практичні міркування для інженерів

5.1 Складність монтажу

ESG вимагає ретельного процесу встановлення. Техніки повинні виконати точну підготовку поверхні та забезпечити важливе склеювання, щоб отримати точні показання. VWSG пропонує набагато більш надійну установку. Робітники можуть легко адаптувати VWSG для прямого вбудовування в бетон без шкоди для датчика.

5.2 Вимоги до технічного обслуговування

ESG несе в собі більший ризик відмови в польових умовах. Оператори повинні виконувати часте калібрування, щоб підтримувати правильну роботу ESG. VWSG вимагає мінімального обслуговування після встановлення. Ця довговічність забезпечує дуже тривалий термін служби VWSG.

6. Сумісність систем збору даних і моніторингу

6.1 Передача сигналу

VWSG легко справляється з передачею на великі відстані, надсилаючи точні сигнали на відстані до кількох кілометрів. ESG бореться з довгими кабелями та сильно обмежений шумом сигналу.

6.2 Інтеграція з SHM Systems

Обидва типи датчиків пропонують інтеграцію з сучасними структурними мережами моніторингу здоров’я. Вони забезпечують сумісність зі стандартними реєстраторами даних. Вони легко підключаються до платформ моніторингу Інтернету речей і систем віддаленого моніторингу. Така сумісність дає чудову можливість представити клієнтам комплексні рішення моніторингу.

7. Типові застосування: де кожен датчик працює найкраще

7.1 Застосування тензодатчиків вібраційного дроту

• Греблі та гідроелектростанції
• Мости і тунелі
• Глибокі фундаменти
• Схили та геотехнічний моніторинг

7.2 Застосування електричних тензодатчиків

• Лабораторне дослідження
• Аерокосмічні та автомобільні дослідження та розробки
• Короткочасне конструкційне випробування
• Високочастотні динамічні вимірювання

8. Вартість проти цінності: короткостроковий бюджет проти довгострокової рентабельності інвестицій

Аналізуючи варіанти вібраційного дроту та тензодатчика опору, команди повинні дивитися не тільки на початкову ціну покупки. ESG пропонує нижчу початкову вартість. Однак часте технічне обслуговування та заміна призводять до значно вищої вартості життєвого циклу ESG. VWSG вимагає вищих початкових інвестицій. З часом VWSG забезпечує нижчу вартість обслуговування та заміни. Важливе розуміння закупівель полягає в тому, що загальна вартість володіння (TCO) має значно більше значення у великих багаторічних проектах.

9. Посібник із прийняття рішень: як вибрати правильний тензодатчик для вашого проекту

9.1 Ключові критерії відбору

Команди із закупівель повинні оцінити кілька основних факторів, перш ніж зробити остаточний вибір датчика. Ви повинні враховувати загальну тривалість проекту та конкретні екологічні умови на місці. Ви також повинні визначити необхідну точність, окреслити жорсткі бюджетні обмеження та оцінити загальну доцільність встановлення.

9.2 Таблиця швидкого порівняння

Фактор	Вібраційний дріт	Електричний
Стабільність	Чудово	Середній
Чутливість	Середній	Чудово
Довговічність	Чудово	Низький
Вартість (початкова)	Вища	Нижній

10. Висновок: відповідність технології потребам проекту

Універсального рішення при виборі структурних датчиків просто немає. Таким чином, VWSG є найкращим вибором для тривалого моніторингу в суворих умовах. ESG залишається найкращим інструментом для високоточних короткочасних тестувань.

Ми запрошуємо читачів звернутися за технічною консультацією до нашої команди інженерів. Ми можемо допомогти вам отримати індивідуальні сенсорні рішення та детально обговорити ваші конкретні вимоги до проекту. Зв’яжіться з нами, щоб отримати індивідуальне рішення для моніторингу деформації для вашого наступного інфраструктурного проекту.

[Зв'яжіться з нами зараз!]

поширені запитання

1. У чому полягає основна відмінність між вібраційним тензодатчиком і електричним тензодатчиком?

Основна відмінність полягає в принципі їх роботи. VWSG покладається на зсув частоти натягнутого дроту для вимірювання деформації, тоді як ESG вимірює деформацію через зміну електричного опору.

2. Який тензодатчик краще для довгострокових інфраструктурних проектів?

Вібраційний тензодатчик кращий для довгострокових проектів. Він має властиву стійкість до дрейфу сигналу та легко витримує суворі умови навколишнього середовища протягом кількох років.

3. Чому електричні тензодатчики погано передають сигнал на великі відстані?

Електричні тензодатчики видають аналоговий сигнал напруги. Цей аналоговий сигнал погіршується через довгі кабелі та легко вловлює електромагнітні перешкоди (EMI) і шум сигналу.

4. Чи можна вбудовувати електричні тензодатчики безпосередньо в бетон?

Хоча це можливо, не рекомендується без значного зовнішнього захисту. VWSG повністю герметичні та природно міцні, що робить їх промисловим стандартом для прямого вбудовування в бетон.

5. Який варіант забезпечує кращу рентабельність інвестицій (ROI)?

Для короткострокових або лабораторних проектів ESG пропонує кращу рентабельність інвестицій завдяки меншим початковим витратам. Для великомасштабних або багаторічних інфраструктурних проектів VWSG забезпечує значно кращу рентабельність інвестицій, оскільки його загальна вартість володіння нижча через мінімальні потреби в обслуговуванні та заміні.
