Застосування тензодатчиків у будівництві: основні переваги

Кожен серйозний структурний збій у сучасному будівництві має загальний попереджувальний знак — той, який з’явився мовчки, за тижні чи місяці до того, як бетон тріснув або сталь викривилася. Цим попередженням була зміна деформації: невидима деформація накопичувалася всередині матеріалу під навантаженням. Проблема полягала не в тому, що структура не могла спілкуватися. Проблема полягала в тому, що ніхто не слухав.

Тензодатчики змінюють це. Вони не є пасивними інструментами. Вони є системою раннього попередження будівельної індустрії — датчиками, які перетворюють невидимі механічні навантаження в дані, які можна виміряти. Інженери, які їх розгортають, не просто збирають цифри. Вони розширюють свою здатність бачити всередині конструкції, яка після будівництва стає непрозорою для будь-якого іншого методу огляду.

У цій статті пояснюється, де тензодатчики використовуються в будівництві, які конкретні переваги вони надають проектним групам і власникам активів, а також як вибрати правильний тип для будь-якого застосування.

Що насправді робить тензодатчик?

Перш ніж розглядати програми, варто зрозуміти, що таке деформація, і чому її вимірювання має значення.

Всі конструкції зазнають незначних деформацій під впливом ваги. Вантажівка, що перетинає балку мосту, змушує балку згинатися вниз. Будівельна конструкція призводить до того, що бетонна паля відчуває стиснення. Підпірна стінка прогинається, тому що земляні роботи відбуваються з її протилежного боку. Вчені визначають деформацію як деформацію, яка виникає в матеріалах, яку вони вимірюють за допомогою мікродеформації (με) для вивчення прихованих рухів, які люди не можуть спостерігати.

Тензодатчик виявляє ці зміни та перетворює їх в електричний сигнал. Тензодатчик служить вимірювальним інструментом, який безперервно відстежує структурні рухи, виявляючи як розтягування, так і стиснення з точністю до однієї мікродеформації.

Найбільш широко використовуваним типом у цивільному та геотехнічному будівництві є вібраційний тензодатчик (VW). . Його принцип дії елегантний. Натягнутий сталевий дріт всередині датчика вібрує з власною частотою. Коли навколишня структура деформується, натяг дроту змінюється, а його резонансна частота зміщується. Цей зсув частоти безпосередньо перетворюється на показання деформації. Оскільки частота несприйнятлива до дрейфу опору кабелю та коливань напруги, манометри VW зберігають точність на кабельних ділянках, що перевищують 1000 метрів, і періоди вимірювань охоплюють десятиліття — дві умови, через які резистивні фольгові манометри зазвичай не придатні для постійного моніторингу інфраструктури.

Заклавши цю основу, датчики виконують свою найважливішу роботу.

Де тензодатчики використовуються в будівництві — шість критичних застосувань

1. Мости та естакади

Тензодатчики для поверхневого монтажу та поверхневого зварювання на балках мостів, плитах настилу та опорних зонах відстежують реакцію на постійне навантаження, температурні цикли та тривалу повзучість. Для старих мостів, які стикаються з підвищеним транспортним навантаженням або сейсмонебезпечною модернізацією, ці дані інформують рішення про рейтинг навантаження з фактичними структурними доказами, а не консервативними інженерними припущеннями. Він також ідентифікує секції з аномальною концентрацією деформації — перший показник локалізованого втомного пошкодження.

2. Бетонні заливки та масові конструкції

Вбудовувальні тензодатчики заливаються безпосередньо у свіжий бетон під час будівництва. Вони контролюють напруги твердіння, температурні градієнти всередині бетонної маси та тривале осідання — усі процеси, які є абсолютно недоступними після завершення заливки. У будівництві гребель, товстих опорах мостів і великих фундаментних плитах внутрішні температурні градієнти під час гідратації можуть створювати напруги розтягування, які тріскають бетон зсередини. Вбудовані датчики виявляють ці умови в реальному часі, дозволяючи підрядникам коригувати процедури затвердіння до того, як буде завдано пошкодження. Це робить моніторинг закладення інструментом контролю якості під час будівництва, а не лише інструментом перевірки після нього.

3. Заглиблені фундаменти та пальові системи

Деформометри арматури встановлюються на лінії з арматурними стрижнями під час складання каркаса палі, а потім заливаються в палі. Вони вимірюють фактичну передачу навантаження від головки палі до несучих шарів нижче — дані, які інакше неможливо отримати після забетонування палі. Це безпосередньо підтверджує геотехнічні припущення проектування, зроблені на етапі проектування фундаменту проекту. Для висотних будинків, опор мостів і будь-якої конструкції, де ефективність фундаменту є критичною, цей етап перевірки усуває розрив між тим, що передбачила модель, і тим, що фактично забезпечує грунт.

4. Підпірні стіни та опори котловану

Міські райони стикаються з найбільш небезпечними проблемами моніторингу під час глибоких земляних робіт. Тензодатчики на опорних палях, шпунтових палях і анкерах забезпечують безперервне зчитування протягом усієї послідовності земляних робіт. Вони визначають зміни тиску ґрунту та рух будівель до того, як будь-які фізичні зміни стають очевидними. Ці дані допомагають будівельним групам визначати необхідні захисні кроки, вирішуючи, як швидко проводити земляні роботи та коли встановлювати опорні конструкції на будівельних майданчиках метро та земляних робіт підвалів поруч із існуючими будівлями.

5. Тунелі та підземні роботи

Манометри, встановлені на обшивці тунелю та анкерних вузлах, виявляють конвергенцію, викликану розкривними породами — поступове зменшення діаметра тунелю, спричинене тиском на грунт з часом. Вони виявляють зміни в міліметровому масштабі, що робить їх здатними ідентифікувати розвиток нестабільності задовго до того, як стан стане очевидним для інспекторів. Під час прокладання тунелів із м’яким ґрунтом через міські райони, де осідання поверхні має залишатися в межах міліметрових допусків, ця резолюція не є технічним удосконаленням. Це вимога безпеки.

6. Вітряні вежі та високі споруди

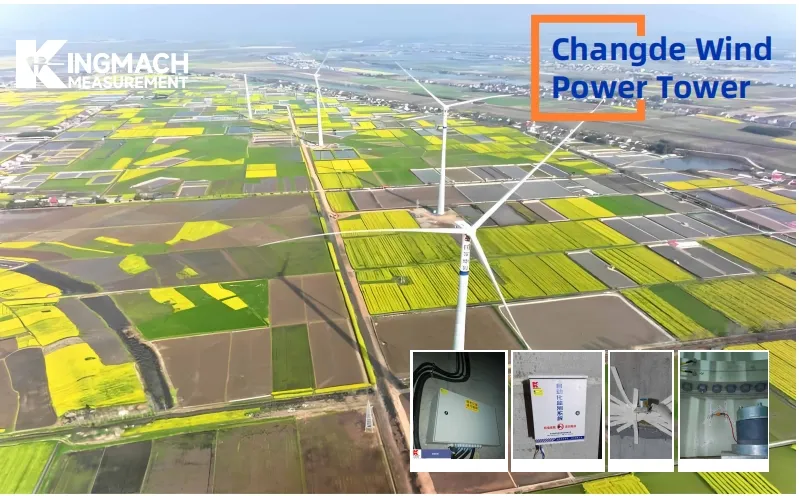

Поверхнево зварені тензодатчики на фланцях башти вітрової турбіни та базових секціях відстежують накопичення втоми під час циклічного навантаження, яке домінує протягом терміну служби вітряної башти. Кожне обертання ротора застосовує невеликий цикл напруги до вежі. За двадцять років ці цикли обчислюються мільярдами. Дані про деформацію дозволяють операторам з точністю розраховувати залишковий термін служби втомленості — переходити від графіків перевірок із фіксованими інтервалами до програм технічного обслуговування на основі умов, які є безпечнішими та економічнішими.

Шість ключових переваг тензометричного моніторингу в будівельних проектах

Розуміння програм корисно. Розуміння того, чому ці програми виправдовують інвестиції, — це те, що дає змогу командам проектів доводити аргументи всередині компанії та клієнтам. Це шість найважливіших переваг.

Перевага 1: Раннє виявлення структурних пошкоджень

Тензодатчики виявляють аномальні схеми навантаження за тижні або місяці до того, як стануть видимими макроскопічні симптоми — розтріскування, прогин, осідання. Цей час перетворює екстрене реагування на планове втручання. Фінансова різниця між контрольованим ремонтом і незапланованим структурним закриттям зазвичай становить порядок величини. Різниця в безпеці абсолютна. Раннє виявлення не просто економить гроші. Це виграє час для інженерів, щоб приймати обґрунтовані рішення, а не реагувати.

Перевага 2: Перевірка припущень технічного дизайну

Жодна структурна модель не є ідеальною копією реальності. Поведінка ґрунту, розподіл навантаження, ефективність з’єднання та мінливість матеріалів створюють розбіжності між тим, що передбачають проектні розрахунки, і тим, що насправді відчуває конструкція. Дані датчика деформації реальних навантажень забезпечують зворотний зв'язок, який усуває ці прогалини. Ця перевірка особливо цінна для проектів першого типу, складних грунтових умов або інноваційних структурних геометрій — саме в ситуаціях, коли невизначеність проекту найвища, а ціна помилки найбільша.

Перевага 3: безперервні дані в реальному часі протягом повного життєвого циклу активу

Періодична перевірка вручну забезпечує миттєвий знімок. Мережевий масив тензодатчиків забезпечує безперервну плівку. Підключені до реєстраторів даних і платформ візуалізації, прилади цілодобово видають показання з настроюваними пороговими значеннями тривоги. Власники проектів можуть контролювати стан конструкції з будь-якого місця, що є значною операційною перевагою для міжнародних власників активів, які керують інфраструктурою в різних регіонах. Віддалений моніторинг також зменшує частоту дорогих візитів експертів на об’єкт — це пряма економія великих, територіально рознесених проектів.

Перевага 4: Підтримка дотримання нормативних вимог і звітування про безпеку

Регулятори в багатьох юрисдикціях тепер вимагають задокументований структурний моніторинг як умову ліцензії на експлуатацію дамб, великих мостів і фундаментів висотних будівель. Тензометричні системи створюють калібровані записи даних із мітками часу, які задовольняють цим вимогам. Вони також надають докази, необхідні для розслідування інцидентів, страхових претензій та оцінки відповідальності. Для власників проектів, які працюють у різноманітних нормативних середовищах, послідовний протокол моніторингу, побудований на міжнародно каліброваних датчиках, значно спрощує відповідність.

Перевага 5: Подовження терміну служби активів завдяки технічному обслуговуванню на основі даних

Конструкції, які обслуговуються відповідно до даних про фактичний стан, а не за фіксованими часовими інтервалами, дозволяють уникнути двох симетричних помилок: передчасного виходу з експлуатації (виведення з експлуатації конструкції, у якої залишилися роки безпечного терміну служби) та затримки втручання (продовження експлуатації конструкції після точки, коли технічне обслуговування коштує дорожче, ніж заміна). Стратегії технічного обслуговування з урахуванням датчиків постійно подовжують термін служби інфраструктури на роки чи десятиліття в основних інфраструктурних програмах по всьому світу. Прибуток від інвестицій у датчики зростає протягом терміну експлуатації активу.

Перевага 6: Зменшення ризику страхування та відповідальності

Ця перевага отримує менше уваги в технічній літературі, ніж вона заслуговує. Задокументовані програми структурного моніторингу все частіше визнаються страховиками проектів, фінансистами концесій та рейтинговими агентствами інфраструктурних облігацій як доказ активного управління ризиками. Це визнання має вимірний ефект: зниження страхових премій, більш сприятливі умови кредитування та міцніша довіра інвесторів до довгострокових концесій інфраструктури. Для розробників проектів сенсорна система – це не тільки технічний інструмент. Це інструмент фінансового управління.

Вибір правильного тензодатчика для вашого будівельного проекту

Вибір правильного типу калібру випливає з двох питань: коли він буде встановлений відносно конструкції? Який матеріал і елемент конструкції він контролює?

Сценарій проекту	Рекомендований тип калібру	Ключова причина
Нова бетонна заливка (фундаменти, дамби, плити)	Вбудований тензодатчик VW	Встановлюється перед заливкою; немає доступу після
Наявний бетон або дерев’яна конструкція	Тензодатчик VW для поверхневого монтажу	Скріплені болтами або скріплені без структурного втручання
Сталеві елементи, мостові балки, фланці башт	Тензодатчик VW з поверхневим зварюванням	Зварне з'єднання витримує вібрацію і циклічні навантаження
Моніторинг арматури та армування паль	Деформометр арматури	Вимірює осьове навантаження безпосередньо в брусі

Окрім вибору типу, до більшості міжнародних проектів застосовуються ще два міркування. По-перше, варіанти розумного та цифрового виходу — моделі з виходом RS-485 і вбудованою температурною компенсацією — безпосередньо інтегруються з реєстраторами даних IoT і централізованими платформами моніторингу. Багато специфікацій тендерів на інфраструктуру зараз явно вимагають цифрових виходів датчиків, особливо в розумних містах і великих транспортних проектах. По-друге, сертифікати заводського калібрування є важливими для відповідності нормативним вимогам і страхової документації. Покупці повинні підтвердити простежуваність калібрування перед закупівлею, особливо при покупці датчиків за кордоном.

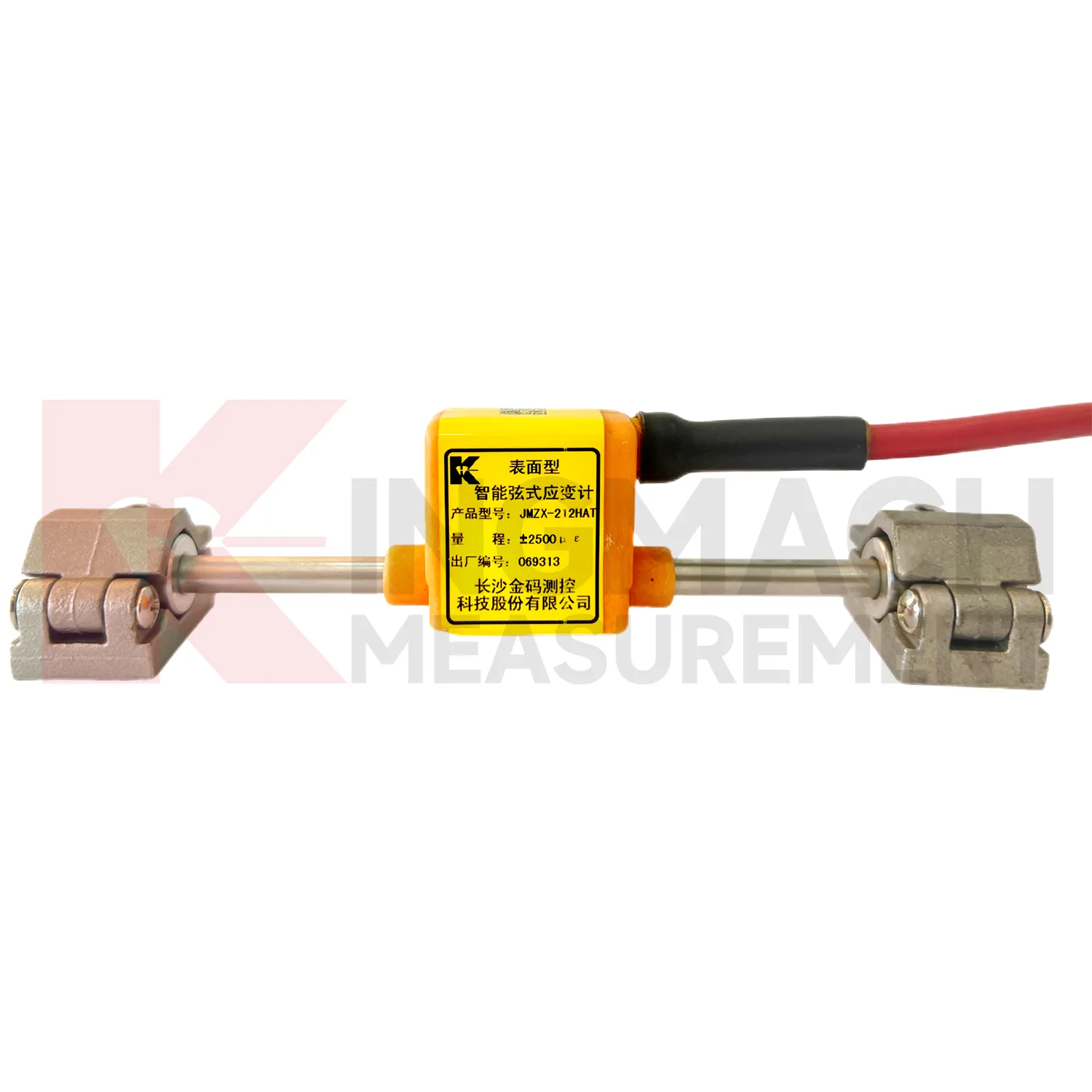

Для інженерів, що вказують тензодатчики для інфраструктурних проектів, Діапазон датчиків напруги вібраційного дроту Kingmach охоплює поверхневі, вбудовані, зварні та арматурні конфігурації деформометрів — з опціями інтелектуального цифрового виводу, розробленими для інтеграції з сучасними системами моніторингу.

Висновок

Конструкція під навантаженням завжди спілкується. Він передає інформацію через мікродеформації, які не може виявити око інспектора, а жоден візуальний огляд не може кількісно визначити. Тензодатчики — це інструменти, які роблять цю комунікацію зрозумілою — перетворюють механічні навантаження на дані, необхідні інженерам і власникам активів для прийняття обґрунтованих рішень.

Переваги виходять далеко за межі приладової кімнати. Раннє виявлення рятує життя та бюджет. Перевірка дизайну покращує якість майбутніх проектів. Безперервний моніторинг дає змогу здійснювати віддалений нагляд у будь-якому масштабі. Відповідність нормативним вимогам стає документальною, а не припущеною. Технічне обслуговування продовжує термін служби активів. Управління фінансовими ризиками покращується таким чином, що це видно як страховикам, так і інвесторам.

Правильний датчик, правильно визначений і правильно встановлений, не просто записує, що робить конструкція. Це дає кожній зацікавленій стороні — інженеру, власнику, регулюючому органу та страховику — впевненість знати, що структура поводиться належним чином, і попередження, яке їм потрібно, коли це не так.

Якщо ви вказуєте датчики для майбутнього проекту, зв’яжіться з технічною групою Kingmach і повідомте параметри вашого проекту, щоб отримати рекомендації щодо вибору датчика відповідно до вашого структурного типу, умов встановлення та цілей моніторингу.

FAQ

1. Які типи тензодатчиків найчастіше використовують у цивільному будівництві?

Тензодатчики з вібраційним дротом (VW) є домінуючим вибором для постійного цивільного та геотехнічного моніторингу. Вони доступні у конфігураціях деформометрів для поверхневого монтажу, вбудованих, поверхнево-зварних і арматурних деформометрів, що відповідають різним структурним елементам і умовам встановлення. Їхній принцип частотного виходу забезпечує стабільні довгострокові показання, які резистивні датчики з фольги не можуть надійно підтримувати протягом багаторічних програм моніторингу.

2. Скільки часу служать вбудовані тензодатчики в бетонних конструкціях?

Високоякісні вбудовані манометри VW розраховані на термін служби, що перевищує 25-30 років, якщо вони правильно встановлені та захищені відповідною прокладкою кабелю. Багато установок моніторингу дамб і мостів виробляють послідовні дані протягом понад двох десятиліть. Довгострокова продуктивність залежить від якості встановлення, захисту кабелю та стабільності калібрування чутливого елемента — усі фактори, які слід підтвердити у виробника перед закупівлею.

3. Чи можуть тензодатчики працювати у занурених або повністю заболочених умовах?

так Більшість тензодатчиків цивільного класу VW мають рейтинг водонепроникності IP68 і спеціально розроблені для роботи під водою в морських середовищах, водозберігаючих структурах і умовах насиченого ґрунту. Моделі закладення, які використовуються для моніторингу дамб і берегових фундаментів, регулярно працюють нижче рівня грунтових вод або всередині тіла водозберігаючих конструкцій протягом повного проектного терміну служби.

4. Яка різниця між тензодатчиком для поверхневого монтажу та вбудованим тензодатчиком?

Датчик для поверхневого монтажу встановлюється на зовнішній стороні існуючої конструкції — склеєний епоксидною смолою або прикручений через кронштейни — після завершення будівництва. Він вимірює деформацію на поверхні конструкції. Датчик закладення заливається безпосередньо у свіжий бетон під час будівництва та вимірює деформацію всередині елемента конструкції. Вимірювальні прилади надають дані про внутрішній напружений стан масового бетону, до якого недоступні поверхневі інструменти, і вони постійно залишаються на місці як частина конструкції.

5. Як тензодатчики інтегруються з сучасними платформами моніторингу стану конструкцій?

Розумні тензодатчики VW з цифровим виходом RS-485 підключаються безпосередньо до сумісних реєстраторів даних, які передають показання на хмарні або локальні платформи моніторингу через стільникову, супутникову або дротову мережу. Ці платформи відображають дані про деформації в режимі реального часу, застосовують порогові значення попереджень і створюють автоматичні звіти для відповідних груп і технічного обслуговування. Для інтеграції потрібне сумісне апаратне забезпечення реєстратора даних і підключення до мережі на місці моніторингу — обидва параметри мають бути визначені разом із вибором датчика на етапі планування проекту.
