Як вибрати правильний тензодатчик: посібник із вибору інженера-геотехніка

Невідповідний тензодатчик у проекті моніторингу якоря греблі не просто дає погані дані — він створює ризик безпеки. Дрейф даних накопичується безшумно. Критичні сповіщення пропускаються. Згодом команди стикаються з дорогою переоснащенням інструментів у середині проекту. Цей сценарій підкреслює сувору реальність геотехнічної інженерії. Датчики навантаження не є взаємозамінними компонентами. Вибір неправильного типу призводить до порушення цілісності даних, затримок проекту або серйозних ризиків для безпеки. Ви повинні розуміти, як вибрати правильний тензодатчик для конкретного застосування. У цій статті наведено практичну основу для прийняття рішень для інженерів і команд із закупівель щодо вибору датчиків структурного моніторингу з абсолютною впевненістю.

Що насправді вимірює тензодатчик (а що ні)

Давайте встановимо фундаментальну ясність. Датчик навантаження перетворює механічну силу в вимірюваний електричний сигнал. Він не просто «вимірює вагу». Необхідно розрізняти вимірювання сили, вимірювання тиску та вимірювання переміщення. Поєднання цих різних понять часто призводить до невідповідності інструментів.

У геотехнічному та структурному моніторингу вібраційний дротяний тензодатчик є домінуючим вибором. Він значно відрізняється від типів тензодатчиків, які зазвичай зустрічаються в стандартних промислових умовах. Крім того, промисловість зараз розрізняє звичайні та «розумні» тензодатчики. Розумні датчики мають вбудовану обробку сигналів, цифровий вихід і багатопараметричні можливості. Тепер, коли ми розуміємо їх основну функцію, ми повинні оцінити робоче середовище.

Фактор прийняття рішення 1: спочатку визначте своє середовище вимірювання

Ви повинні визначити середовище вимірювання, перш ніж розглядати тип тензодатчика. Цей підхід змінює структуру процесу відбору та виходить за рамки загальних порівнянь специфікацій.

Середовища, що контактують із ґрунтом і породою, вимагають спеціальних конструкцій. Для усереднення концентрації напруги комірки земного тиску потребують плоских конструкцій великої площі. Сімейство датчиків тиску землі Kingmach (тип vw & smart) служить саме цій меті. Датчик точкового навантаження систематично видаватиме хибні показання в наповнювальних матеріалах. Анкерний стрижень, палі та середовища після натягу диктують різні форми. Порожнисті або суцільні тензодатчики повинні точно вирівнюватись з діаметром болта або кабелю та величиною попереднього напруження.

Конструкційна опалубка та тимчасові роботи вимагають надійних датчиків. Вимірювачі осьових сил опалубки, наприклад інтелектуальний вимірювач осьової сили опалубки (VW) JMZX-39XXHAT , забезпечують швидке читання та стійкість до використання. Контексти води та диференціального тиску вимагають п’єзометрів та вимірювачів рівня води диференціального тиску. Інженери вказують це, коли «сила» є гідростатичною. Пам’ятайте, що промислове та геотехнічне середовище принципово відрізняються. Стійкість встановлення, тривалість впливу, вібрація та нормативний контекст змінюються залежно від середовища.

5 запитань, на які варто відповісти, перш ніж вказати

Перш ніж указати модель тензодатчика, дайте відповідь на ці 5 запитань про середовище:

1. Який матеріал оточує датчик?
2. Навантаження динамічне чи статичне?
3. Чи зазнає датчик занурення або вологи?
4. Як довго триватиме програма моніторингу?
5. Які обмеження щодо простору для встановлення?

Тип середовища		Рекомендований тип датчика	Приклад моделі Kingmach
Геотехнічний	Контакт із ґрунтом і насипом (насипи, підпірні стіни, заглиблені конструкції)	Плоска грань великої площі земного тиску	VW & Smart Type Earth Pressure Cell
	Анкерний стрижень, паля та додаткове натягування (Анкери, анкери, попередньо напружені троси)	Порожнистий тензодатчик	Порожнистий тензодатчик JMZX-3XXXHAT
Структурний	Глибокий фундамент і тунельні сталеві опори (Розкоси, сталеві ребра, тунельні вкладиші)	Вимірювач осьової сили / навантаження (кріплення кігтевого типу)	Вимірювач осьового навантаження (тип VW і Smart) JMZX-38XXHAT
	Опалубка конструкцій та тимчасові роботи (Бетонні заливки, опалубка, опорні каркаси)	Вимірювач осьових сил опалубки	Інтелектуальний вимірювач осьової сили опалубки (VW) JMZX-39XXHAT
	Стиснення між твердими поверхнями (Підшипники мостів, основи колон, рами для перевірки навантаження)	Твердий тензодатчик	Тензодатчик Твердомір JMZX-34XXHAT
Вода/тиск	Поровий тиск води в насиченому ґрунті (Насипи, керни дамб, схили, насипи)	П'єзометр	Розумні п'єзометри (VW) JMZX-55XXHAT
	Рівень ґрунтових вод у свердловинах і колодязях (Дослідження місця, контроль осушення, просочування дамби)	Вимірювач рівня води перепаду тиску	Вимірювач рівня води диференціального тиску
Промисловий/точний	Компактні механічні системи (Вузькі структурні поверхні, тонкі компоненти, інтеграція в тісному просторі)	Датчик тензодатчика (мініатюрний)	Датчик тензодатчика
Індустріальний	Гірнича справа та підземні розкопки (Опорні балки, елементи армування, зони гірського тиску)	Тензодатчик тензодатчика на опорних/підсилювальних елементах	Датчик тензодатчика

Ознайомтеся з продуктом тензодатчиків Kingmach: Категорія тензодатчика

Фактор прийняття рішення 2: відповідність типу тензодатчика конфігурації сили

Далі необхідно підібрати тип тензодатчика до конкретної конфігурації сили.

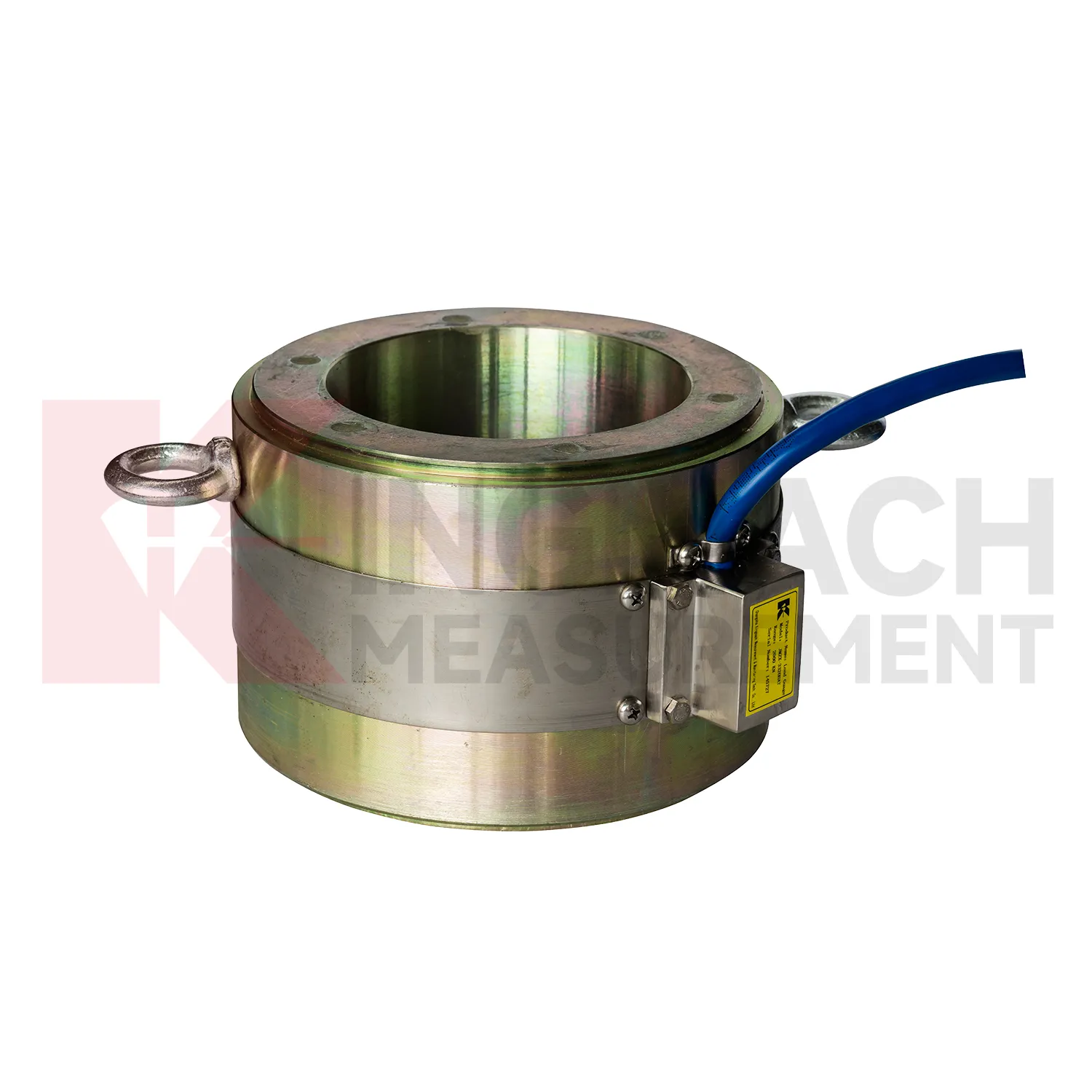

• Порожнисті тензодатчики (наприклад, JMZX-3XXXHAT ): Вони мають конструкцію з наскрізним отвором для анкерних стрижнів, анкерних болтів і головок паль. Сила проходить безпосередньо через центр. Вони ідеально підходять для моніторингу після встановлення без руйнування елемента конструкції.
• Тверді тензодатчики (наприклад, JMZX-34/35/36XXHAT ): Ці стовпчасті компресійні елементи розташовані між поверхнями конструкції. Сама клітина стає несучою вставкою. Вони ідеально підходять для більших діапазонів потужності.

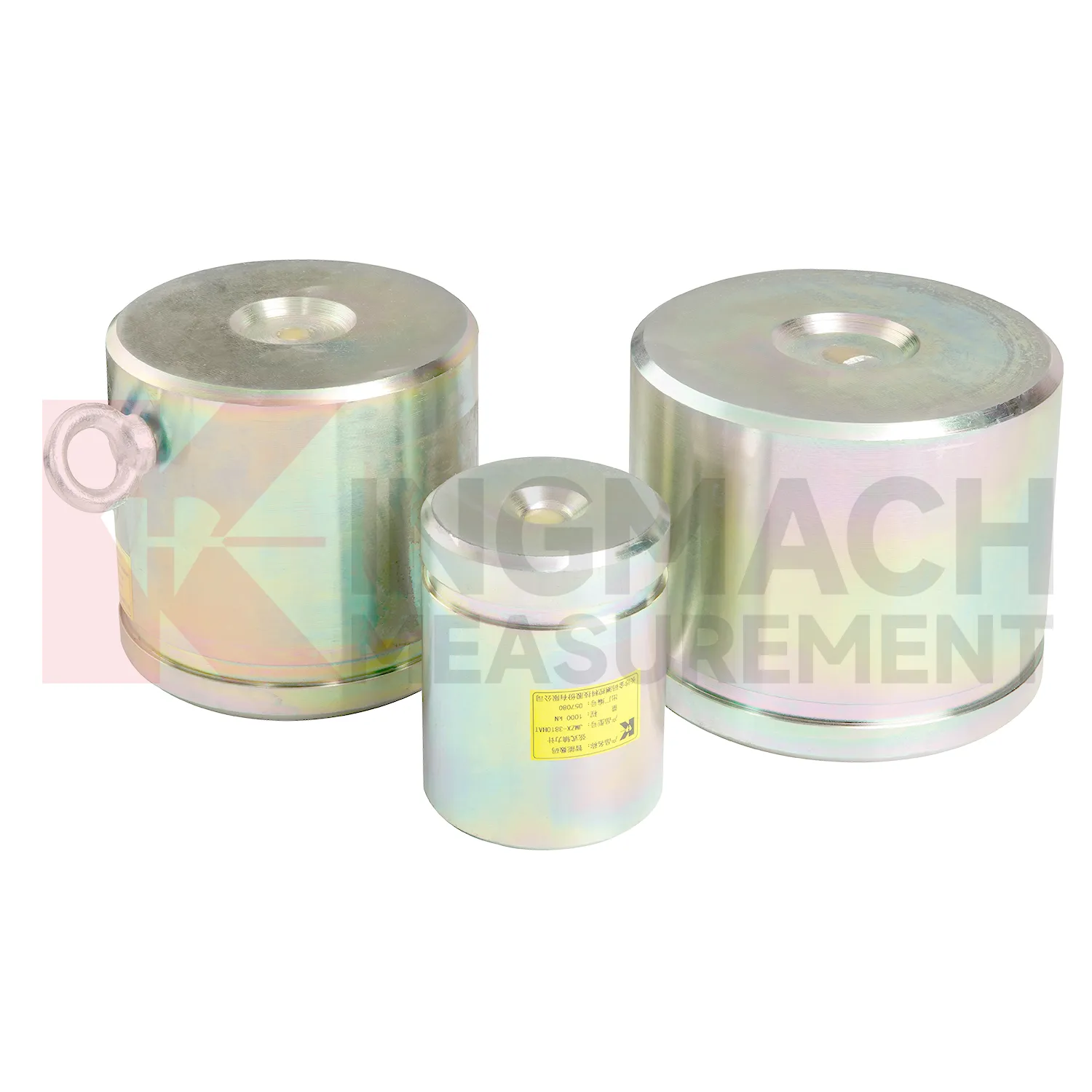

• Вимірювачі осьового навантаження (наприклад, JMZX-38XXHAT ): Інженери оптимізували їх для моніторингу кабелів і опор. Вони фіксують зміни перед стресом з часом. Ця функція має вирішальне значення для тривалої роботи мостів і підпірних стінок.
• Земні датчики тиску (наприклад, JMZX-50/51XXAT ): Ці плоскі комірки великого діаметру вимірюють напругу на поверхні ґрунту та структури. Великий варіант «51» призначений для насипів і гребель із високим навантаженням.

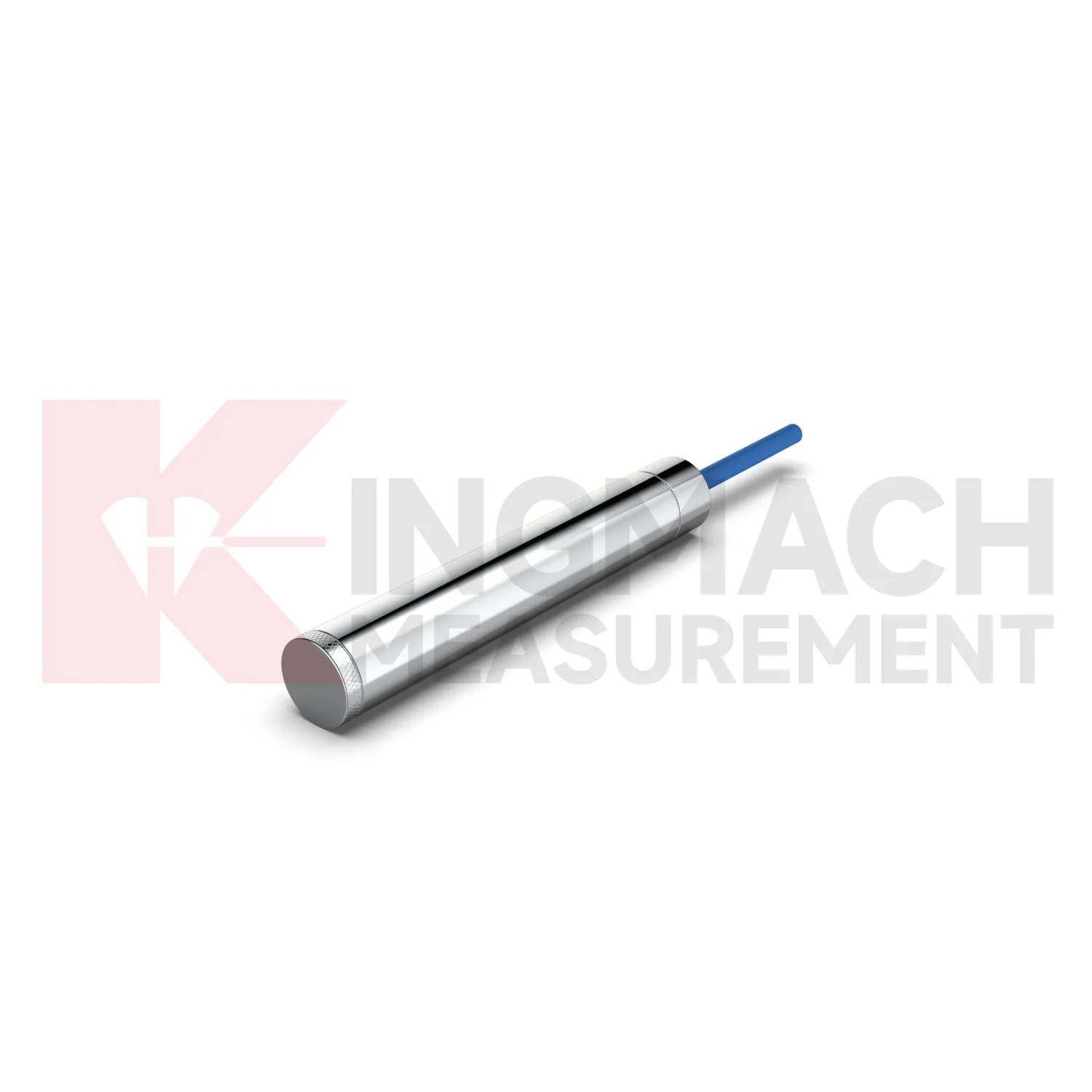

• п'єзометри (наприклад, JMZX-55XXHAT ): Інженери вибирають їх, коли «навантаженням» є тиск води. Інтелектуальні вібраційні дроти забезпечують тривалий моніторинг грунтових вод і порового тиску.

Фактор прийняття рішення 3: ємність, точність і пастка надмірних специфікацій

Уважно визначтеся з потужністю, щоб уникнути типової помилки закупівель із завищеними специфікаціями. Багато команд купують на основі максимальної потужності, а не фактичного робочого діапазону. Наприклад, розміщення комірки 5000 кН у програмі 400 кН змушує її працювати в найнижчих 8% діапазону. Роздільна здатність і повторюваність різко погіршуються на крайніх діапазонах. Як правило, вибирайте комірку, у якій очікуване робоче навантаження становить від 40% до 80% її номінальної потужності.

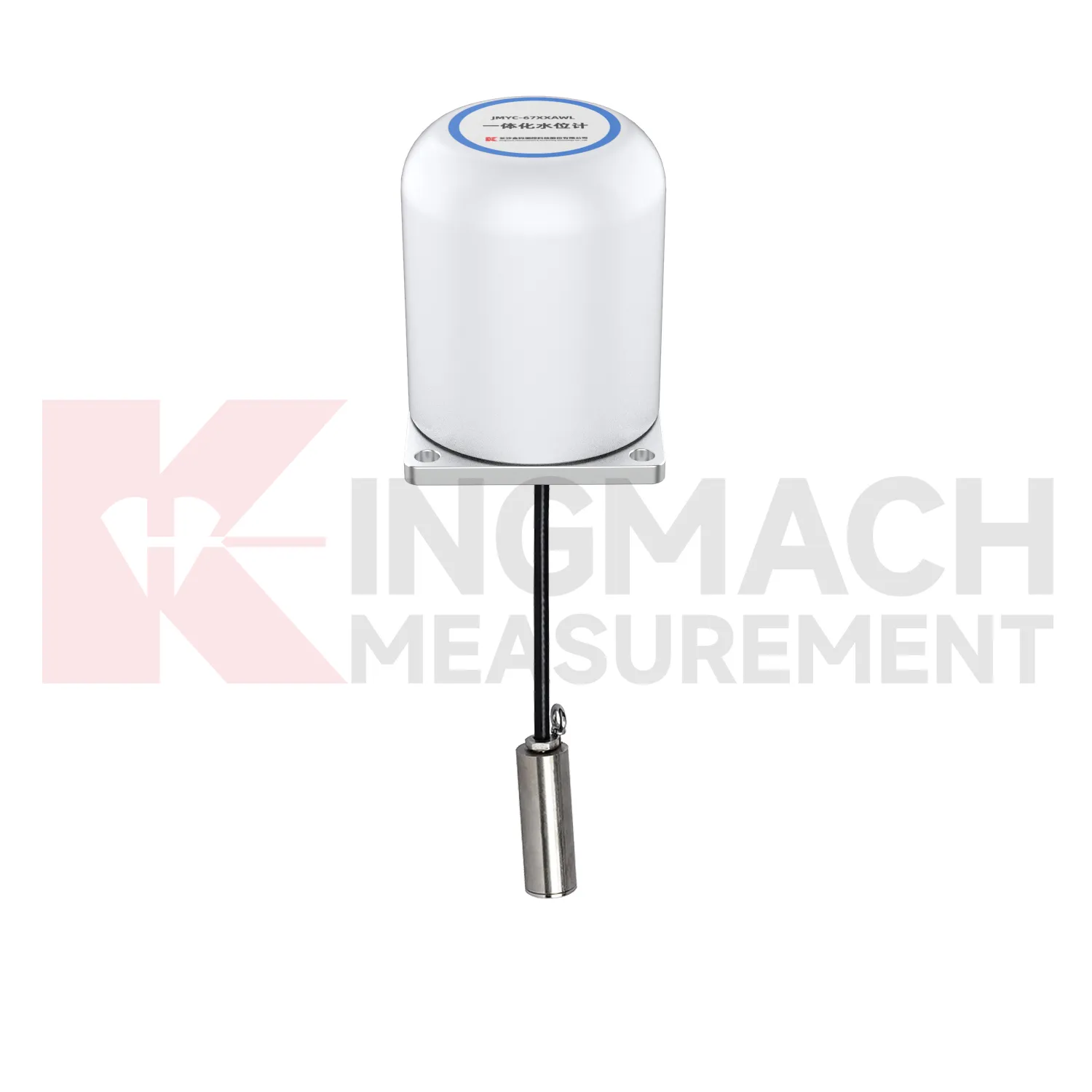

Ви також повинні розуміти класи точності. Лабораторна точність різко відрізняється від встановленої. Температурний вплив, ексцентричне навантаження та довжина кабелю змінюють продуктивність поля. Осередки широкого діапазону, такі як JMYC-67XXAWL вимірювач перепаду тиску , пропонують гнучкість. Ви повинні оцінити, коли вони заощаджують кошти, а коли жертвують роздільною здатністю. Нарешті, подумайте про довгострокову стабільність. Вібраційні дротяні датчики показують відмінну повзучість і нульовий дрейф у багаторічних програмах моніторингу. У цих сценаріях вони, як правило, перевершують типи резистивних тензодатчиків.

Фактор прийняття рішення 4: звичайне проти розумного датчика

Ви повинні вирішити, коли бортовий інтелект має значення. Звичайні вібраційні дротяні датчики видають частотний сигнал. Вони потребують зовнішнього зчитування або реєстратора даних. Вони пропонують найнижчу вартість одиниці, високу надійність і десятиліттями перевірену продуктивність.

Навпаки, розумні (HAT) датчики містять вбудований мікропроцесор. Цей процесор забезпечує формування сигналу, температурну компенсацію та цифровий вихід RS-485/SDI-12. Цей інтелект усуває шуми на довгих кабельних трасах на великих майданчиках. Вам слід вибрати розумні датчики для великих масивів із 20 або більше приладів. Вони також чудово працюють на віддалених сайтах або в проектах, які вимагають прямої інтеграції з платформами даних SCADA або IoT. Звичайні датчики залишаються достатніми для програм зчитування вручну або невеликих обчислень сайтів. Уважно врахуйте загальну вартість володіння. Розумні датчики коштують дорожче, але вони зменшують кількість каналів реєстратора даних, складність проводки та відвідування технічного обслуговування протягом типового 5-річного періоду моніторингу.

Фактор прийняття рішення 5: системна інтеграція

Датчик навантаження - це не вся система. Дані виробляє тільки тензодатчик, а система моніторингу – розуміння. Ви повинні спільно вказати зчитування, реєстратори даних, програмне забезпечення візуалізації та порогові значення сигналізації.

Спочатку переконайтеся в сумісності сигналу. Тип виведення має повністю відповідати системі збору даних. Не менш важливе значення має питання прокладання кабелів. Оцініть довжину кабелю щодо потенційного погіршення сигналу. Використовуйте броньований приладовий кабель для підземних або підводних трас. Подумайте про візуалізацію та механізми оповіщення. Автоматизовані інформаційні панелі перетворюють необроблені показники навантаження на ефективні дані безпеки. Цей інтелект життєво важливий для моніторингу дамб, управління котлованом і здоров’я мостів. Шукайте пакети рішень для конкретного проекту, адаптовані до вашого типу інфраструктури.

Контрольний список для практичного вибору

Поширені помилки вибору (і як їх уникнути)

1. Неправильний фокус галузі: Визначення промислових тензодатчиків для геотехнічних застосувань є небезпечним. Вони мають неправильний форм-фактор, невідповідний рівень захисту та відсутність даних про довготривалу стабільність.

2. Ігнорування методології встановлення: Порожниста клітина вимагає ідеального осьового вирівнювання. Недосвідчена команда може спричинити помилки ексцентричного навантаження, які псують дані протягом усього терміну моніторингу.

3. Купівля за ціною одиниці товару: Закупівля суворо на основі ціни за датчик, ігноруючи загальну вартість приладової системи, призводить до перевитрати бюджету.

4. Збір даних позаду: Якщо розглядати систему збору даних як запізнілу думку, це створює величезні прогалини в сумісності.

5. Нехтування обслуговуванням: Відмова від планування повторного калібрування або заміни датчика в програмах моніторингу безпеки греблі протягом 10–20+ років ставить під загрозу довгострокову безпеку.

Правильний датчик, правильний проект, правильний партнер

Вибір правильного датчика гарантує успіх вашого проекту. Ви повинні визначити середовище вимірювання, узгодити конфігурацію сил, оптимізувати діапазон потужності, вибрати правильний рівень інтелекту та ретельно спланувати інтеграцію системи. Складні проекти отримують велику користь від раннього інженерного діалогу, а не від простого порівняння таблиць даних.

Технічна команда Kingmach надає безкоштовний аналіз вимог проекту. Надішліть параметри проекту та отримайте рекомендовану специфікацію датчика протягом 48 годин.→ [Отримайте безкоштовну технічну рекомендацію]

Ця безкоштовна консультація допоможе підібрати оптимальний інструмент. Ви можете ознайомитись із нашими релевантними прикладами проектів, щоб поглибити свою взаємодію. Перегляньте наш вичерпний Датчик навантаження щоб знайти точний інструмент для ваших потреб. Ми надаємо надійну довгострокову підтримку та послуги калібрування для захисту вашої інфраструктури.
