Вібраційні дротяні датчики Kingmach для моніторингу стану конструкцій

Що вимірює вібраційний дротяний датчик у SHM

Вібраційний дротяний датчик перетворює механічну зміну на зміну резонансної частоти натягнутого дроту. Сумісне зчитування збуджує дріт, виявляє відповідь і застосовує калібрувальні коефіцієнти для розрахунку деформації, тиску, навантаження або іншого технічного значення. Частота є вимірюваною величиною, тому нормальна зміна опору кабелю має менший вплив на результат, ніж це може мати на сигнал низького рівня опору або напруги. Безперервність кабелю, екранування, захист від вологи та сумісність зчитування все ще мають значення.

Щоб отримати глибше пояснення механізму чутливості, перегляньте як працюють вібраційні тензодатчики . Інженерна перевага є найсильнішою в повільному довгостроковому моніторингу, де стабільність і довгі кабельні маршрути важливіші, ніж високочастотний динамічний відгук. Вібраційний дротяний датчик автоматично не є правильним вибором для швидкої вібрації, великих глобальних переміщень або геометрії, яка потребує гнучкого дротяного, оптичного або супутникового шляху вимірювання.

Перевірка термінології перед RFQ

Не використовуйте «вібраційний дріт» як загальну назву для кожного приладу частотного виходу або цифрового зсуву. Моделі Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT і JMDL-32XXAT використовують принципи індуктивної частотної модуляції. JMDL-52XXADT використовує дві з’єднані індуктивні котушки, JMLS-22XXADT використовує тросовий механізм із перетворенням опору та цифровим зв’язком, а JMBD-1050 використовує позиціонування GNSS. Правильна термінологія запобігає невідповідності каналів зчитування, припущень підключення та процедур калібрування.

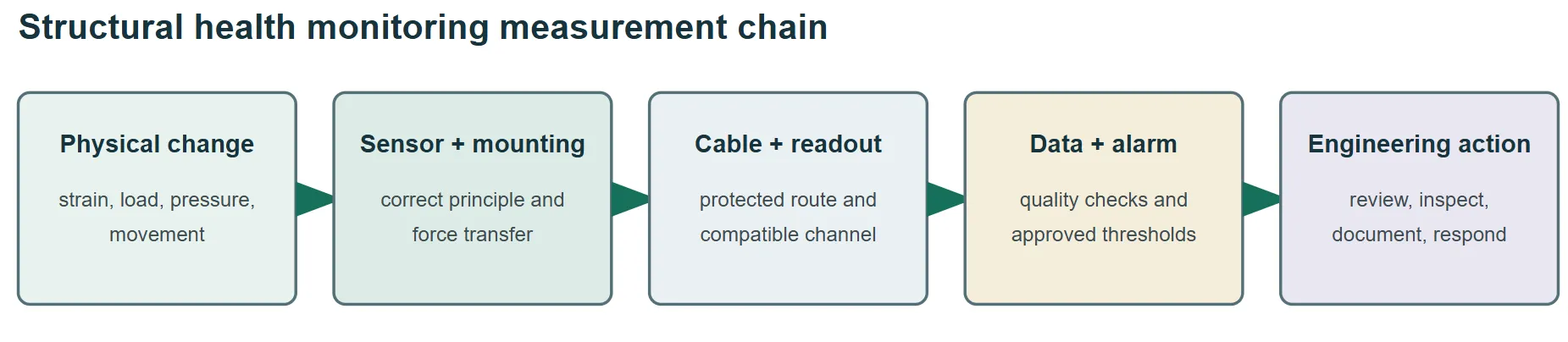

Побудуйте ланцюжок вимірювань перед вибором моделі

Датчик — це один шар системи SHM. Точка вимірювання, монтажне обладнання, захищений кабельний маршрут, зчитування або реєстратор, лінія зв’язку, програмне забезпечення, порогові значення тривоги та процедура реагування повинні працювати як один ланцюг. Високостабільний датчик не може виправити нестабільний якір, пошкоджений кабель, несумісний канал, погану інтерпретацію температури або порогове значення сигналізації, яке не має інженерної основи.



• Перш ніж вибрати сімейство датчиків, визначте інженерне питання та фізичну змінну.
• Переконайтеся, що діапазон, роздільна здатність, повторюваність, поведінка температури та частота дискретизації підтверджують рішення про тривогу.
• Вкажіть монтаж, захист кабелю, заземлення, захист від перенапруги, канали зчитування, комунікації, зберігання даних і доступ для обслуговування.
• Призначте відповідальність за базові показники, затвердження порогових значень, перевірку тривог, перевірку та збереження даних.

Критерії відбору, які належать до пропозиції

Вісім варіантів моніторингу руху та де вони підходять

Наступні вісім варіантів з'являються в Kingmach's діапазон датчика переміщення . Вони вирішують різні питання руху в рамках SHM, але це не вісім версій одного вібраційного дротяного датчика. Порівняйте принцип чутливості, шлях вимірювання, спосіб встановлення, вихід і вимоги до обслуговування, перш ніж розглядати моделі як замінники.

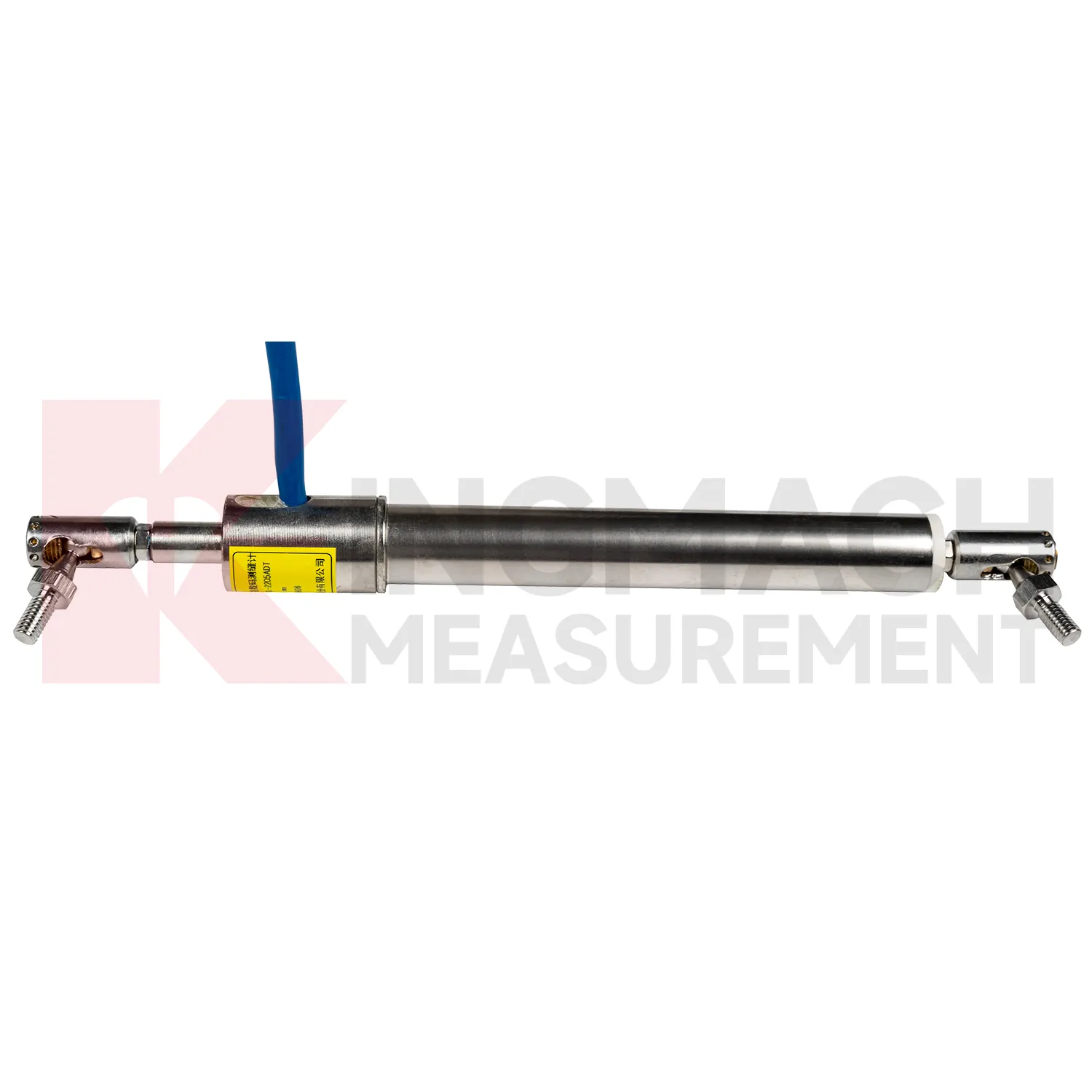

1. Розумний тріщиномір: JMDL-22XXAT

Використовуйте JMDL-22XXAT Розумний тріщиномір коли інженерною змінною є зміна ширини тріщини, шва або компенсаційного шва. Варіанти стандартного асортименту дозволяють покупцеві відповідати очікуваному переміщенню, а не погоджуватися на одну типову подорож. Монтажна геометрія повинна передавати отвір безпосередньо в калібр, утримуючи анкери поза пошкодженим або ослабленим матеріалом. Нульові показники повинні бути записані з температурою, умовами встановлення та відповідним посиланням на креслення.

Проект Egongyan Rail-only Bridge використовував інтелектуальні датчики тріщин у ширшій системі моніторингу мосту, показуючи, чому дані про тріщини слід інтерпретувати за допомогою вимірювань навантаження, прогину, деформації та навколишнього середовища. Поширеною помилкою є вибір найменшого діапазону для видимої точності без урахування сезонних переміщень або зміщення установки. Інший – монтаж через неправильну тріщину без визначення осі руху. Запитуйте точний діапазон, точність, варіант температури, довжину кабелю, аксесуари для кріплення, запис калібрування та сумісне зчитування. Визначте, хто може скинути нуль і як будь-яке скидання буде зареєстровано в історії моніторингу.

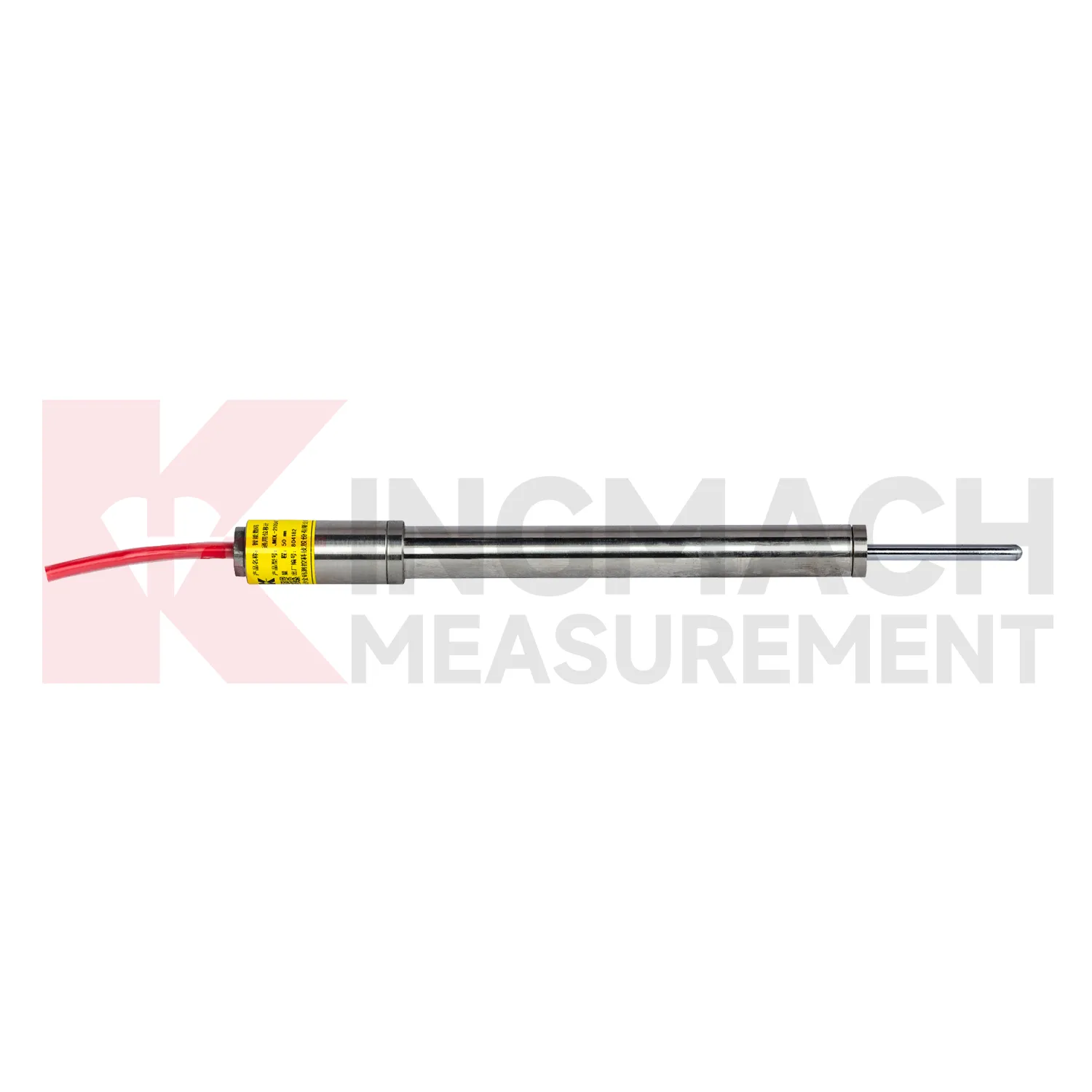

2. Об'ємний лічильник загального призначення: JMDL-21XXAT

The JMDL-21XXAT Вимірювач об'єму загального призначення відповідає прямому відносному переміщенню між двома структурними компонентами, коли напрямок вимірювання чіткий. Типові завдання включають переміщення компенсаційного шва, локальне зміщення опори та відносне переміщення через визначений інтерфейс. Його архітектура індуктивної частотної модуляції та цифрові функції відрізняють технологію від звичайного вібраційного дротяного датчика, навіть якщо частота бере участь у внутрішньому процесі вимірювання.

Перед замовленням намалюйте фіксовану точку, рухому точку, очікуваний напрямок, початкове розширення та повну зону руху. Перевірте, чи обертання або поперечне переміщення не може призвести до бокового навантаження на штангу або кронштейн. Звичайна помилка полягає в тому, що вимірювач загального призначення розглядають як універсальну відповідь, коли шлях руху викривлений, занадто довгий, недоступний або стосується нестабільного матеріалу. У таких випадках гнучкий, тросовий, багатоточковий, базовий, оптичний або GNSS метод може відповісти на запитання більш надійно. Вимагайте монтажне креслення з розмірами та перевірте початкове положення встановлення перед тим, як буде прийнято показання базової лінії.

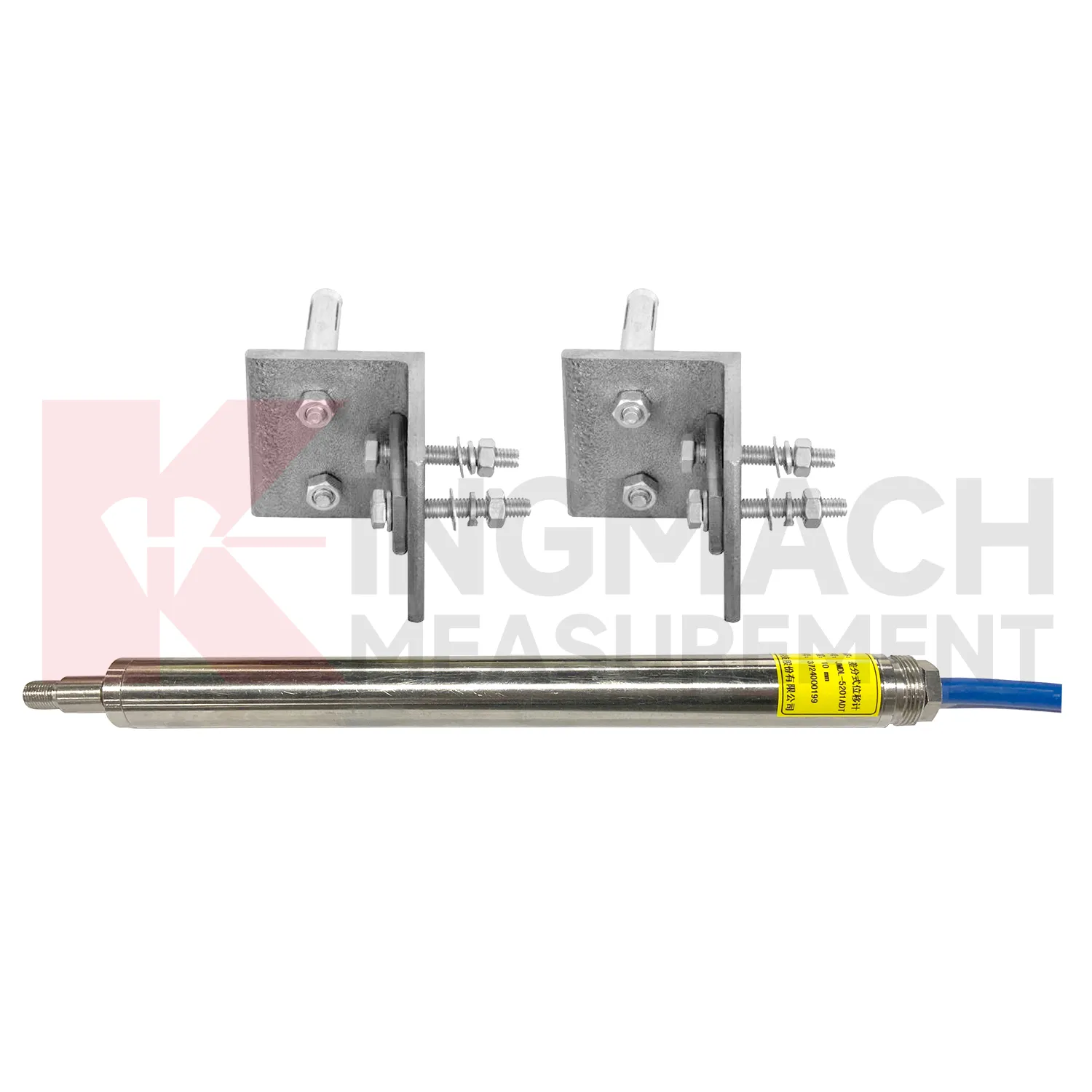

3. Вимірювач диференціального об'єму: JMDL-52XXADT

Виберіть Вимірювач диференціального об'єму JMDL-52XXADT коли рішення залежить від різниці рухів між двома точками, наприклад відносного руху через суглоб, сегмент або межу. Дві сполучені індуктивні котушки реагують у протилежних напрямках під час руху стрижня. Диференціальний розрахунок призначений для зменшення загального впливу навколишнього середовища, включно з впливом температури. Цей принцип дії не можна описувати як вібруючий дріт.

Контрольні точки є частиною вимірювання. Якщо будь-який з анкерів рухається незалежно, результат може бути правильним для встановленої геометрії, але неправильним для інженерної інтерпретації. Включіть жорсткість кронштейна, вирівнювання, початкове положення, теплове переміщення, доступ і захист кабелю в монтажне креслення. Поширеною помилкою є використання диференційного вимірювального приладу, коли проект дійсно потребує абсолютного положення або тривалого шляху. Перед визначенням нагадувань підтвердьте базову рамку та очікуваний знак. Під час введення в експлуатацію застосуйте контрольований рух в обох напрямках і перевірте знак, повернення та карту каналу.

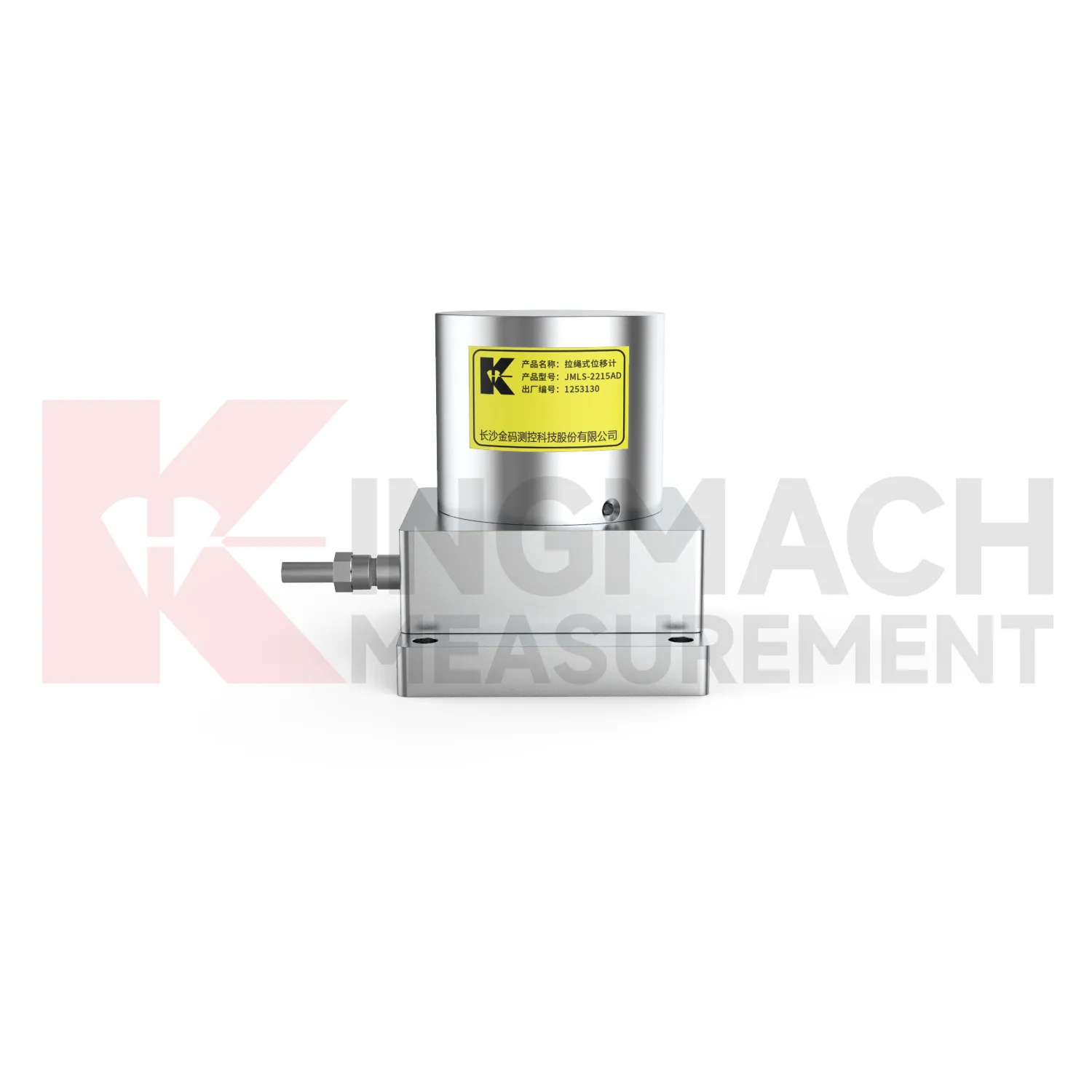

4. Датчик переміщення дроту: JMLS-22XXADT

The JMLS-22XXADT Датчик переміщення тросу перетворює подовження або втягування кабелю через котушку та поворотний датчик. Це корисно, коли хід більший або жорсткий вимірювальний стрижень не може слідувати за наявним шляхом. Зв'язок RS485 може спростити підключення до сумісної системи збору даних, але механічний кабельний шлях залишається основною проблемою встановлення.

• Слідкуйте за тим, щоб кабель рухався відповідно до запланованого руху, і захищайте його від стирання, зачеплення, льоду, сміття та випадкового удару.
• Перевірте силу втягування, міцність анкера, придатний хід, геометрію вигину, герметичність корпусу, налаштування протоколу та доступ для огляду.
• Не використовуйте повний номінальний хід як проектний рух; резервна установка та запас екстремальних подій.

Частою помилкою є зосередження на електронній роздільній здатності та ігнорування кабельної механіки. Погане вирівнювання або незахищений маршрут може спричинити тертя, провисання або пошкодження, які цифровий вихід не зможе виправити. Перевірте напрямок тяги та поведінку втягування через повний очікуваний хід перед закриттям захисного корпусу.

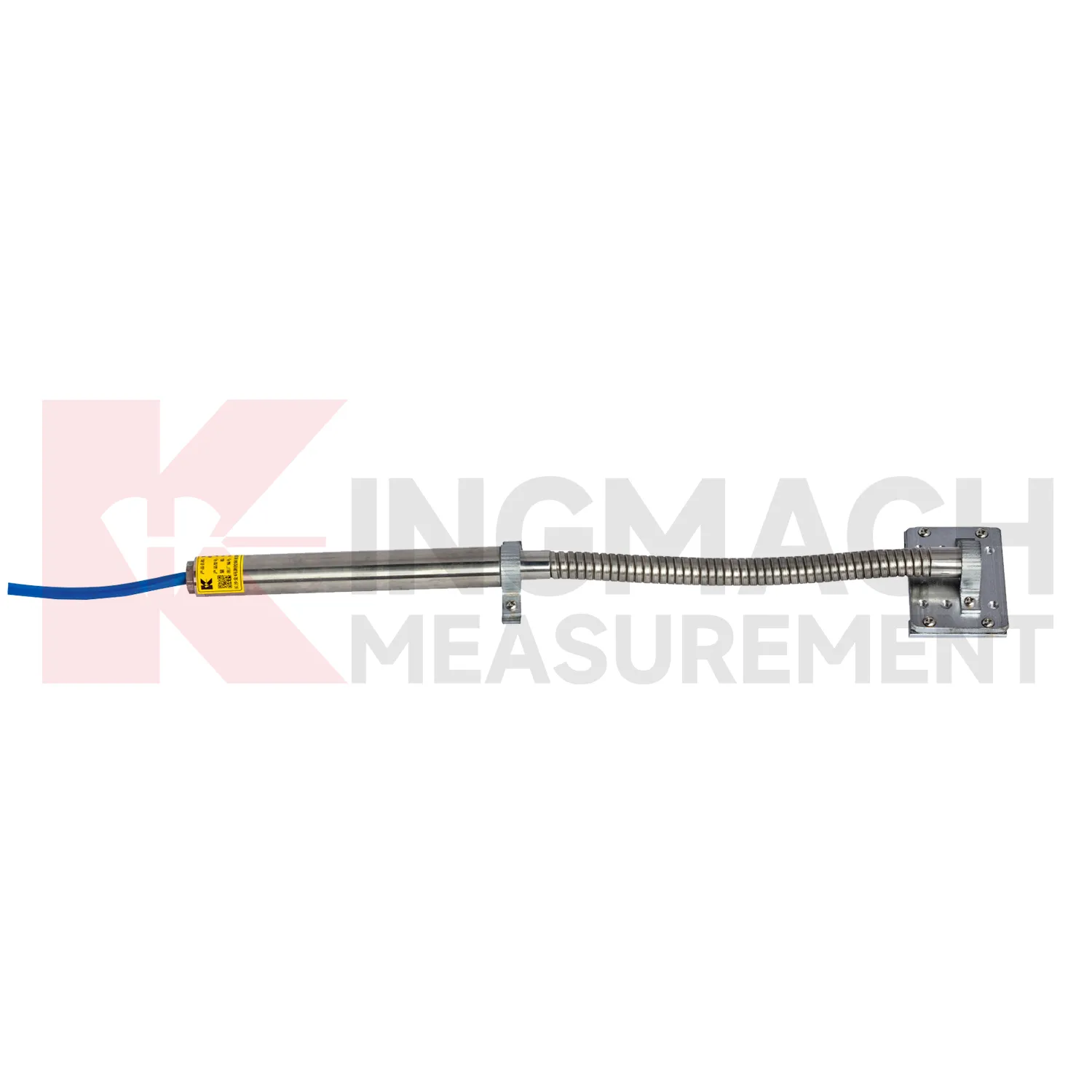

5. Гнучкий вимірювач об'єму: JMDL-24XXAT

Використовуйте JMDL-24XXAT Гнучкий вимірювач об'єму коли чутливий елемент повинен деформуватися за допомогою георешітки або іншої вбудованої арматури, а не охоплювати чистий прямий зазор. Гнучке розширення слідує за рухом матеріалу, тоді як внутрішня індуктивна система вимірювання частотної модуляції дозволяє уникнути ковзного контакту між стрижнем і котушкою. Це робить модель релевантною для застосувань з укріпленим ґрунтом, земляним покриттям, схилами та фундаментами, де жорсткий калібр поверхні може спотворити шлях вимірювання.

Планування встановлення має охоплювати орієнтацію датчика, кріплення до арматури, захист під час розміщення заповнення, вихід кабелю, навантаження на ущільнення, початкове зчитування та зв’язок між виміряним розширенням та інженерною деформацією. Поширеною помилкою є розглядання гнучкого стрижня як механічно неруйнівного. Будівельне обладнання, різкі вигини, погане кріплення або неконтрольоване розміщення заливки можуть пошкодити вузол або від’єднати його від матеріалу. Перед захороненням вимагайте опису методу встановлення та перевірки точки утримання. Сфотографуйте кріплення та трасу кабелю, щоб пізніший аналіз даних міг підтвердити встановлену геометрію.

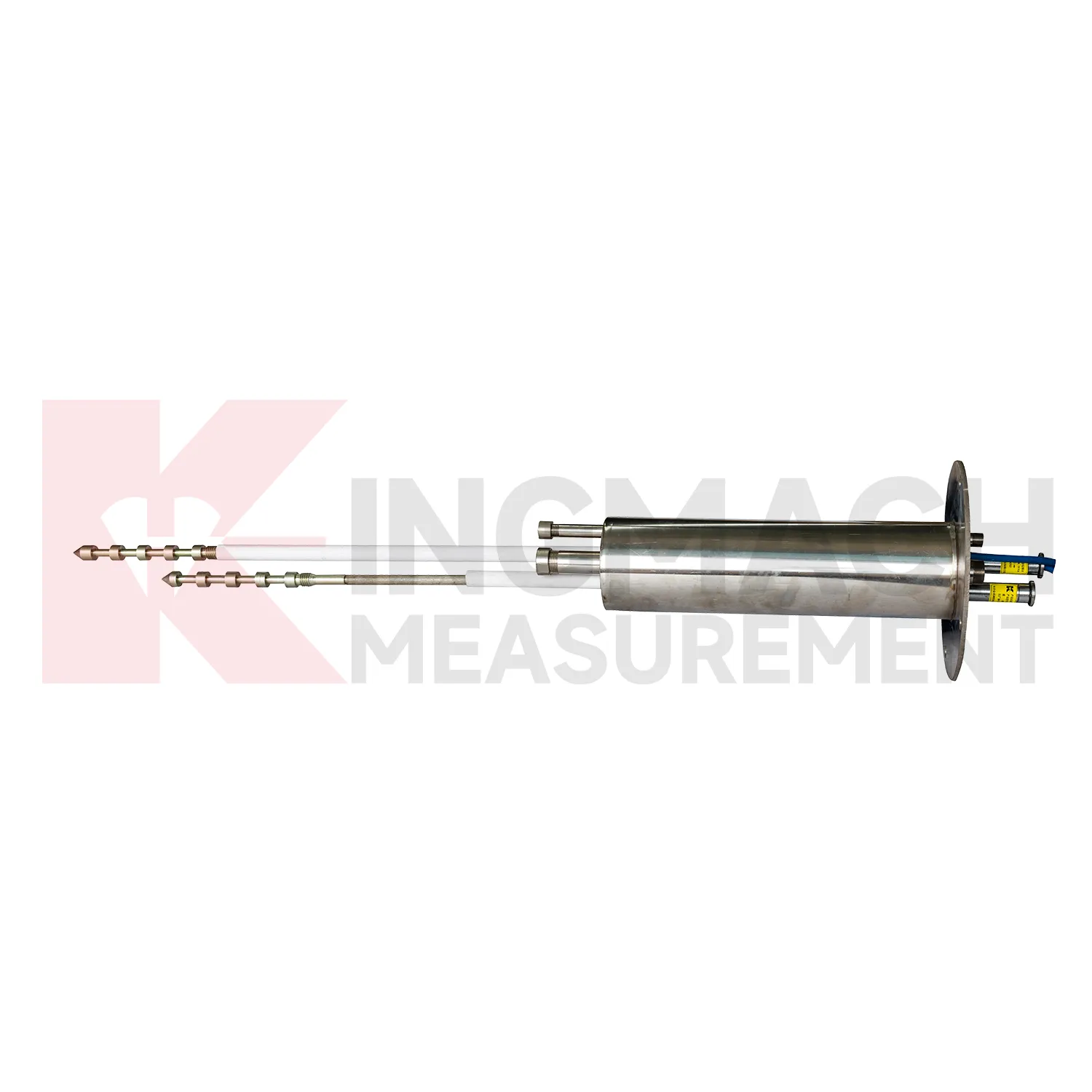

6. Багатоточковий вимірювач переміщення: JMDL-31XXAT

The Багатоточковий вимірювач переміщення JMDL-31XXAT відокремлює рух на кількох глибинах у навколишній породі, схилах, котлованах або землі тунелю. Анкери, встановлені на різній глибині, з'єднуються за допомогою стрижнів і захисних трубок з індивідуальними водомірами. Порівняння точок допомагає інженеру відрізнити дрібну деформацію від більш глибокого руху. Це більш інформативно, ніж одне вимірювання поверхні, коли розташування активної зони невизначене.

Команда проектувальників повинна вказати глибину та діаметр свердловини, планування від трьох до п’яти точок, глибину анкерування, геологію, цементний розчин, довжину стрижня, захист головки, прокладку кабелю, послідовність монтажу та базову процедуру. Поширеною помилкою є вибір рівного інтервалу між точками без урахування шарів, розривів, етапів розкопок або очікуваної зони зсуву. Інший ризик полягає в тому, що установка цементного розчину або стержня створює ненавмисне з’єднання між точками. Розглядайте проект свердловини та протокол встановлення як частину специфікації приладу. Вимагайте, щоб остаточний графік глибини та ідентифікація встановленої точки відповідали карті каналів реєстратора.

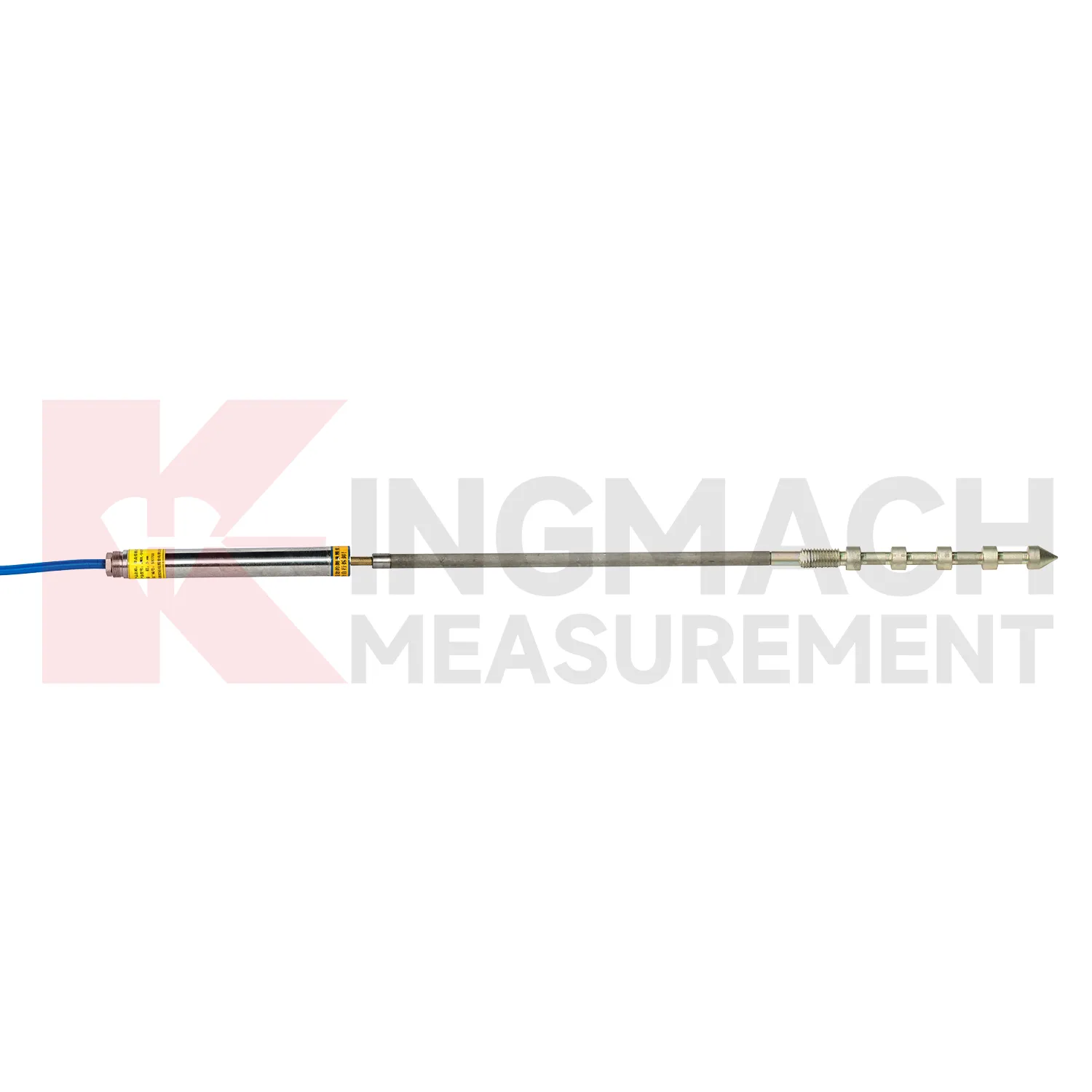

7. Одноточковий вимірювач зсуву корінних порід: JMDL-32XXAT

The JMDL-32XXAT Одноточковий вимірювач переміщення корінних порід вимірює переміщення між поверхневою або структурною опорою та одним глибоким якорем. Він підходить для деформації гірських порід у тунелях, руху фундаменту дамби, руху схилу або котловану, коли інженер може визначити значущу стабільну опорну глибину. Прилад поєднує в собі датчик переміщення, стержень, анкер, захисну трубу та головку, тому конструкція свердловини та анкера безпосередньо впливає на результат.

Не думайте, що глибше автоматично означає стабільність. Перед вибором глибини анкера перевірте геологію, погодні умови, шви, грунтові води, вплив земляних робіт і очікувану зону деформації. Одна точка не може показати, як рух розподіляється над якорем; використовуйте багатоточкову систему, коли потрібне глибинне профілювання. Найпоширенішою помилкою є назва глибокого анкера «основною породою» без документального пояснення, чому він є прийнятним посиланням. Включіть каротаж свердловини, записи цементування, встановлену довжину та показання базової лінії в приймальні документи. Якщо еталонна стабільність залишається невизначеною, додайте незалежне дослідження або іншу точку вимірювання для перевірки.

8. GNSS моніторинг переміщення: JMBD-1050

Використовуйте Пристрій GNSS моніторингу JMBD-1050 для зміни горизонтального та вертикального положення на відкритих мостах, схилах, дамбах, шахтах, залізницях або великих спорудах. GNSS вимірює глобальне положення, а не локальне розкриття тріщин або рух стержня. Система потребує відповідної архітектури позиціонування, встановлення монумента, джерела живлення, зв’язку та методу обробки даних. Він може покривати масштаби руху та відстані, які є непрактичними для локального контактного датчика.

Перед закупівлею перевірте видимість супутника, ризик багатопроменевого поширення, розташування антени, метод відліку або корекції, систему координат, інтервал вибірки, автономність живлення, покриття зв’язку, захист від блискавки, а також те, як вектори зміщення будуть фільтруватися та сигналізувати. Поширена помилка полягає в тому, що GNSS встановлюють поблизу світловідбиваючих структур або закритого неба й очікують такої ж якості даних, що й на відкритому місці. GNSS і локальні датчики часто працюють разом: GNSS відстежує глобальні переміщення, тоді як датчики тріщин або глибинні інструменти визначають локальні механізми деформації. Включіть огляд неба та огляд комунікацій у план приймання перед установкою.

Перевірені докази проекту та що покупці повинні дізнатися

Іменовані посилання на проект корисні лише тоді, коли вони пояснюють область дії системи. Три перевірені випадки, наведені нижче, показують моніторинг за допомогою кількох датчиків, а не заяву про успіх однієї моделі. Використовуйте їх для визначення змінних, архітектури придбання та польових ризиків, які належать до запиту пропозицій проекту.

Міст: залізничний міст Егонянь

The Проект моніторингу залізничного мосту Egongyan в Чунціні об’єднав інтелектуальні вимірювачі тріщин з приладами для вимірювання сили кабелю, прогину, деформації, вібрації та екологічних інструментів. Для закупівель це означає, що тріщиномір не слід просити пояснити кожну структурну реакцію. Визначте, як температура, поведінка, пов’язана з дорожнім рухом, сила кабелю, прогин і тріщини, будуть вирівнюватися за часом і переглядатися.

Тунель: швидкісна автострада Юпін-Паньчжоу

The Проект моніторингу швидкісної автомагістралі Юпін-Паньчжоу у Гуйчжоу покриті тунельні осідання, конвергенція, тріщини та структурна деформація. Комбінація обладнання включала інтелектуальне вимірювання тріщин і лазерне вимірювання зміщення, гідростатичні датчики рівня та вібраційні інструменти натягу дроту. Урок полягає в точному маркуванні: у проекті можуть використовуватися датчики з вібраційним дротом, при цьому кожен канал переміщення не буде вібруючим дротом.

Схил: швидкісна автомагістраль Jiwei у Шаньдуні

The Проект моніторингу схилу швидкісної автомагістралі Jiwei комбіновані функції сигналізації глибинного переміщення, опадів, рівня грунтових вод і звукової та світлової сигналізації. Проект 2024 року демонструє, чому дані про деформацію потребують тригера та контексту стану сайту. Запит про пропозиції щодо нахилу має пов’язувати глибину руху, інтервал опадів, реакцію ґрунтових вод, зв’язок, живлення, логіку сигналізації та відповідальність за перевірку.

Проекти гребель вимагають такої ж системної дисципліни

Для греблі визначте, чи стосується це рішення розкриття тріщин, руху швів, деформації основи, порового тиску, рівня води, осідання, підйому чи загального зміщення. А система моніторингу дамби зазвичай поєднує кілька сімейств датчиків і вимірювання навколишнього середовища. Вкажіть опорні точки, галереї або кабельні маршрути, гідроізоляцію, захист від перенапруги, резервування збору даних, інспекційний доступ, порогове значення та спосіб порівняння показань з рівнем і температурою резервуара.

Реєстрація даних, віддалений моніторинг і відео продукту

Довгостроковий SHM зазвичай потребує автоматичного збору, тоді як зчитування вручну залишається корисним для введення в експлуатацію, базових перевірок, усунення несправностей і невеликих проектів. Зіставте кожен канал із принципом чутливості та виходом. Плануйте зчитування або реєстратор даних , приладовий кабель , комунікації та програмне забезпечення візуалізації перед видачею замовлення датчика.

Логіка сигналізації повинна відокремлювати перевірку якості даних від структурних порогів. Відсутні дані, плоскі лінії, раптові кроки після технічного обслуговування, неможлива реакція на температуру та розбіжності між пов’язаними каналами можуть свідчити про проблему вимірювання. Структурні сповіщення мають використовувати затверджені проектом порогові значення, правила збереження, контакти для ескалації та відповідь інспекції. Зберігайте необроблені показання, інженерні значення, версії калібрування, події технічного обслуговування та зміни порогових значень, щоб пізніше рецензенти могли відновити рішення.

На відео показано JMZX-215HAT/HB/HA вбудований вібраційний тензодатчик , справжній вібраційний дротяний інструмент, який використовується для вбудованого моніторингу деформації. Використовуйте його, щоб відрізнити вібруючий дротяний чутливий елемент від індукційних, дротяних або GNSS технологій переміщення, описаних вище. Для підготовки поля поєднайте огляд продукту з вібраційний тензодатчик .

Закупівлі та комерційні умови

Порівняйте налаштовану вартість системи, а не ціну одиниці датчика. Цінова пропозиція має розділяти датчики, довжину кабелю, монтажне обладнання, канали зчитування або реєстрації, корпуси, живлення, комунікації, програмне забезпечення, документи калібрування, введення в експлуатацію, навчання, запчастини, упаковку, фрахт і податки. Це показує, чи нижча ціна датчика створює вищі витрати на інтеграцію, установку чи обслуговування.

Поточні комерційні умови для згаданих моделей Kingmach із зсувом передбачають мінімальну кількість замовлення однієї штуки, договірну ціну, T/T заздалегідь і відправлення протягом 30 днів після повної оплати. Розглядайте ці умови як умови котирування, а не як постійну обіцянку. Попросіть проформу-фактуру підтвердити суфікс моделі, кількість, одиницю та загальну ціну, Інкотермс, упаковку, етап платежу, час виконання, спосіб доставки, гарантію, обсяг калібрування, наявність запасних частин і мову документа.

Огляд життєвого циклу має включати роботу по установці, обмеження доступу, перевірку калібрування, заміну кабелю, розширення реєстратора, оплату зв’язку, роботу програмного забезпечення, заплановані перевірки та вартість екстреного візиту на місце. Для захованих або дистанційних датчиків доступ до заміни може перевищувати початкову ціну покупки. Узгодьте фабричну документацію та передвідвантажувальні перевірки перед оплатою, щоб відсутні деталі моделі, каналу, кабелю чи протоколу не з’явилися під час введення в експлуатацію.

Контрольний список запитів на пакет датчиків SHM

Вимірювання та структура

• Тип конструкції, місце моніторингу, креслення, фотографії та фізична змінна для вимірювання.
• Очікувані нормальні та екстремальні значення, необхідна роздільна здатність, основа точності, поріг тривоги, інтервал вибірки та тривалість моніторингу.
• Референтні точки, напрямок руху, зміщення установки, температурний діапазон і відповідні канали, необхідні для інтерпретації.

Сайт і установка

• Вода, пил, корозія, вібрація, удар блискавки, будівельні удари, вимоги до свердловини або розчину, доступ і кабельна траса.
• Монтажні кронштейни, анкери, захисна труба, розподільні коробки, з’єднувачі, екранування, заземлення та захист від перенапруг.
• Заява про метод встановлення, базова процедура, точки утримування, показники приймання та записи про виконання.

Дані та комерційна сфера

• Ручне або автоматичне зчитування, тип каналу, протокол, живлення, зберігання, передача, програмне відображення, сигнали тривоги та ролі користувачів.
• Технічні дані, коефіцієнти калібрування, відстеження серійних номерів, інструкції з підключення та встановлення, відповідні сертифікати, гарантія та підтримка.
• Кількість, довжина кабелю, аксесуари, запчастини, упаковка, Інкотермс, умови оплати, час виконання, пункт призначення та потреби введення в експлуатацію.

Поширені помилки при купівлі, які підвищують ризик моніторингу

• Виклик кожного частотного виходу або цифрового датчика руху вібраційним проводом без підтвердження чутливого елемента та каналу зчитування.
• Вибір діапазону лише звичайним рухом без урахування зсуву встановлення, сезонної поведінки чи достовірної екстремальної події.
• Порівняння значень точності без перевірки того, чи стосуються вони повної шкали, показань, лінійності, повторюваності чи повної встановленої системи.
• Замовлення датчиків перед завершенням виготовлення анкерів, свердловин, кабельних трас, захисту, ємності реєстратора, комунікацій, живлення та тегів програмного забезпечення.
• Використання одного локального датчика для інтерпретації механізму системного рівня, який також залежить від навантаження, температури, тиску, осідання або глобального руху.
• Затвердження найнижчої ціни за одиницю без урахування ціни встановлення, каналів обладнання, документації, доступу до технічного обслуговування, запасних частин і ризику заміни.

Запит на перевірку моделі та системи
