Посібник із технічних характеристик об’ємного вимірювача Kingmach

Почніть з руху, який вам потрібно виміряти

Визначте режим переміщення перед порівнянням таблиць даних. Датчик тріщин, що вимірює 20-мм з’єднання, не вирішує ту саму проблему, що й пристрій GNSS, що відстежує переміщення схилу, датчик тросу, що вимірює довгі переміщення, або багатоточковий лічильник, який зчитує переміщення в різних шарах порід. Діапазон, спосіб встановлення та інтерпретація даних залежать від типу руху.

Діапазон переміщень Kingmach охоплює лінійне зміщення, ширину тріщини, рух компенсаційних швів, великомасштабне зміщення поверхні, деформацію георешітки, осідання опалубки, зміщення навколишньої породи та зміщення корінних порід. Спочатку виберіть структуру вимірювання в додатку, а потім уточніть числову специфікацію.

• Щодо ширини тріщини чи шва перевірте короткий діапазон, роздільну здатність, монтажну основу, вимірювальну штангу та довготривалу стабільність.
• Для мостів, гребель, залізниць або відносних переміщень будівель перевірте точність, вплив температури, водонепроникність і сумісність отримання даних.
• Для моніторингу схилів або зсувів перевірте радіус дії, зв’язок, живлення, стійкість до погодних умов та роботу без нагляду.
• Перевірте анкерну конструкцію, метод свердління та цементування, точки вимірювання та глибину встановлення для шарів гірських порід або деформації скельних порід.
• Для моніторингу опалубки та будівництва перевірте захист, надійність реагування, тимчасове кріплення та інтеграцію сигналізації.

Специфікації вимірювача об’єму сердечника для порівняння

Асортимент: уникайте як занижених, так і непотрібних завищених розмірів

Датчик із занадто малим діапазоном може досягти своєї межі під час великої події. Датчик із набагато більшим радіусом дії, ніж вимагає проект, може збільшити вартість без покращення видимості невеликих рухів. Перед вибором діапазону оцініть нормальний, сезонний рух, рух на етапі будівництва та рівень попередження.

Для короткого структурного руху, Kingmach Вимірювач диференціального об'єму JMDL-52XXADT доступний у діапазонах 20 мм, 50 мм і 100 мм. The JMDL-22XXAT Розумний тріщиномір включає моделі 20 мм, 50 мм, 100 мм і 200 мм. Для тривалих подорожей JMLS-22XXADT Датчик переміщення тросу охоплює варіанти 0-500 мм, 0-1000 мм і 0-2000 мм.

Додайте запас для руху, який ініціює інженерну дію, а не довільний відсоток. Датчик повинен фіксувати попереджувальну подію, не спрацьовуючи настільки, що нижче повної шкали, щоб вибраний діапазон мав невелику практичну цінність для нормального моніторингу тенденції.

Роздільна здатність і точність відповідають на різні запитання

Роздільна здатність – це найменший відображений крок. Точність - це очікувана різниця між заявленим значенням і справжнім зміщенням. Лічильник може відображати 0,01 мм, тоді як його точність виражається у відсотках від повної шкали, тому ці два значення потрібно переглядати разом.

JMDL-52XXADT має роздільну здатність 0,01 мм і точність +/-0,1% повної шкали. Розумний вимірювач переміщення загального призначення має роздільну здатність 0,01 мм і точність 0,5% повної шкали. Магнітострикційна модель визначена з роздільною здатністю 0,01 мм і точністю +/-0,05% повної шкали. Роздільна здатність впливає на видимість малого тренду; точність впливає на впевненість в абсолютному значенні.

Не встановлюйте порогове значення тривоги лише для збільшення відображення. Враховуйте точність, повторюваність, температурний вплив, переміщення установки та запас рішення проекту, щоб зменшити неприємні тривоги та помилкову інтерпретацію.

Установіть відповідність між принципом чутливості та сайтом

Принцип чутливості впливає на дрейф, довговічність, встановлення, обслуговування та поведінку сигналу. Індуктивні частотно-модульовані лічильники відповідають багатьом структурним переміщенням і компенсаційним завданням, оскільки їхня цифрова архітектура підтримує стабільний моніторинг на великій відстані. Датчики з тросового дроту обслуговують довші шляхи подорожі або непрямі шляхи руху, тоді як GNSS підтримує великомасштабне переміщення поверхні у віддалених точках.

The JMCW-21XXADT Магнітострикційний вимірювач переміщення є додатковим безконтактним варіантом у портфоліо Kingmach displacement; це не датчик переміщення вібраційного дроту. Його безконтактна сенсорна структура призначена для застосувань, де корисно зменшити механічний знос і вимірювати абсолютне лінійне положення. Опублікована специфікація включає захист IP67, зв'язок RS485 і роботу від -30 C до +80 C.

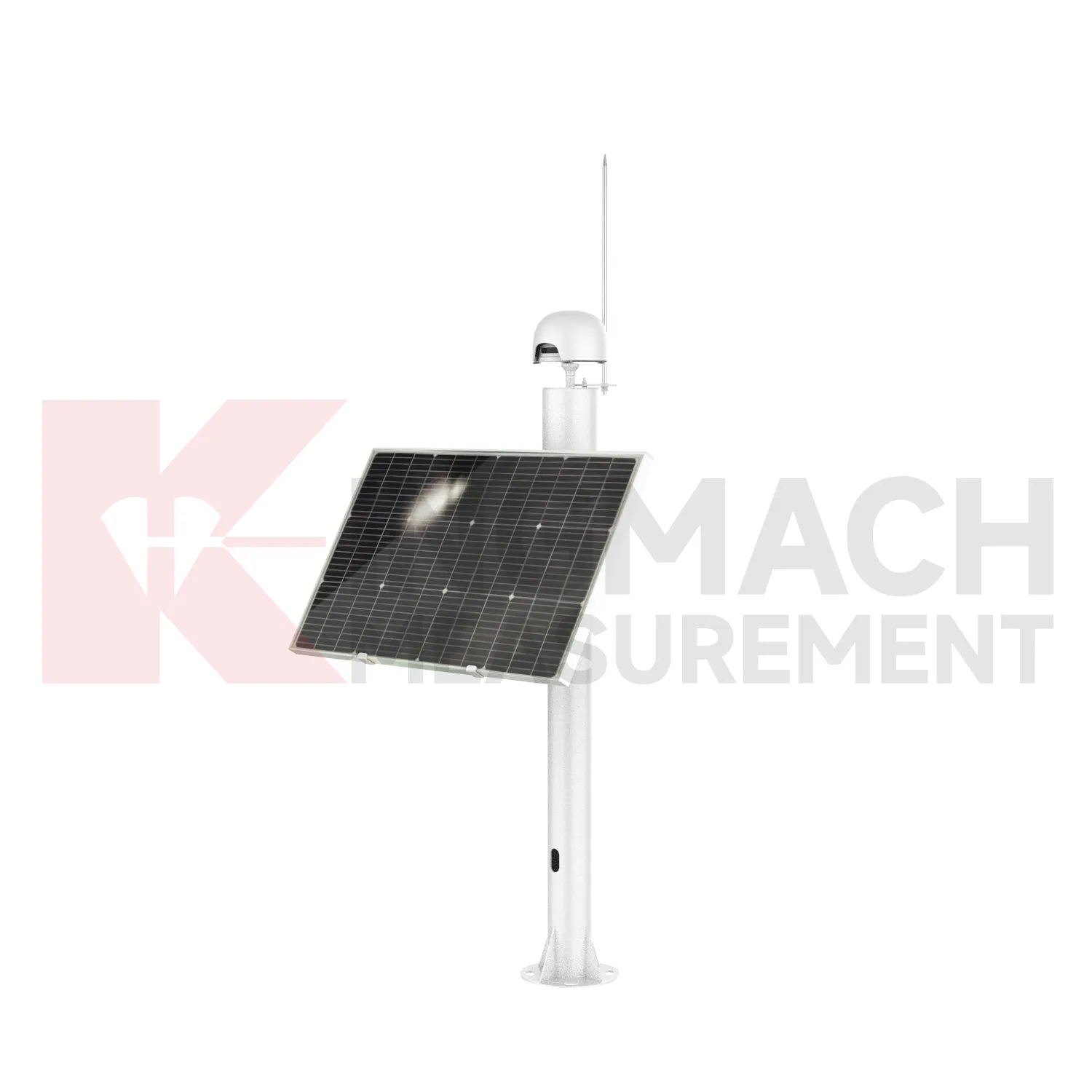

Для дистанційного переміщення поверхні Інтегрована GNSS JMBD-1050YT підтримує позиціонування в кількох сузір’ях, зв’язок 4G і RS485, роботу від сонячної батареї та літієвої батареї, захист IP67 та діапазон навколишнього середовища від -40 C до +85 C. Виберіть GNSS, якщо необхідним результатом є позиційне переміщення на більшій площі, а не локальне зміщення суглобів.

Температура екрана, вода, пил і вплив електричного струму

Місця цивільного моніторингу піддають датчики впливу дощу, конденсату, пилу, бруду, вібрації, розтягування кабелю, корозійного повітря та електричних перешкод. Вважайте герметизацію та екологічні обмеження основними критеріями відбору. Відповідний принцип вимірювання все одно може не працювати, якщо корпус, роз’єм, кабельний ввід або орієнтація монтажу не відповідають об’єкту.

Порівняйте робочий діапазон із мікрокліматом установки, а не сусідньою метеостанцією. Галерея греблі, обшивка тунелю, настил мосту та відкритий схил можуть мати дуже різні умови температури та вологості. Перевірте захист кабелю, ущільнення роз’єму, дренаж, заземлення та захист від перенапруг як частину проекту установки.

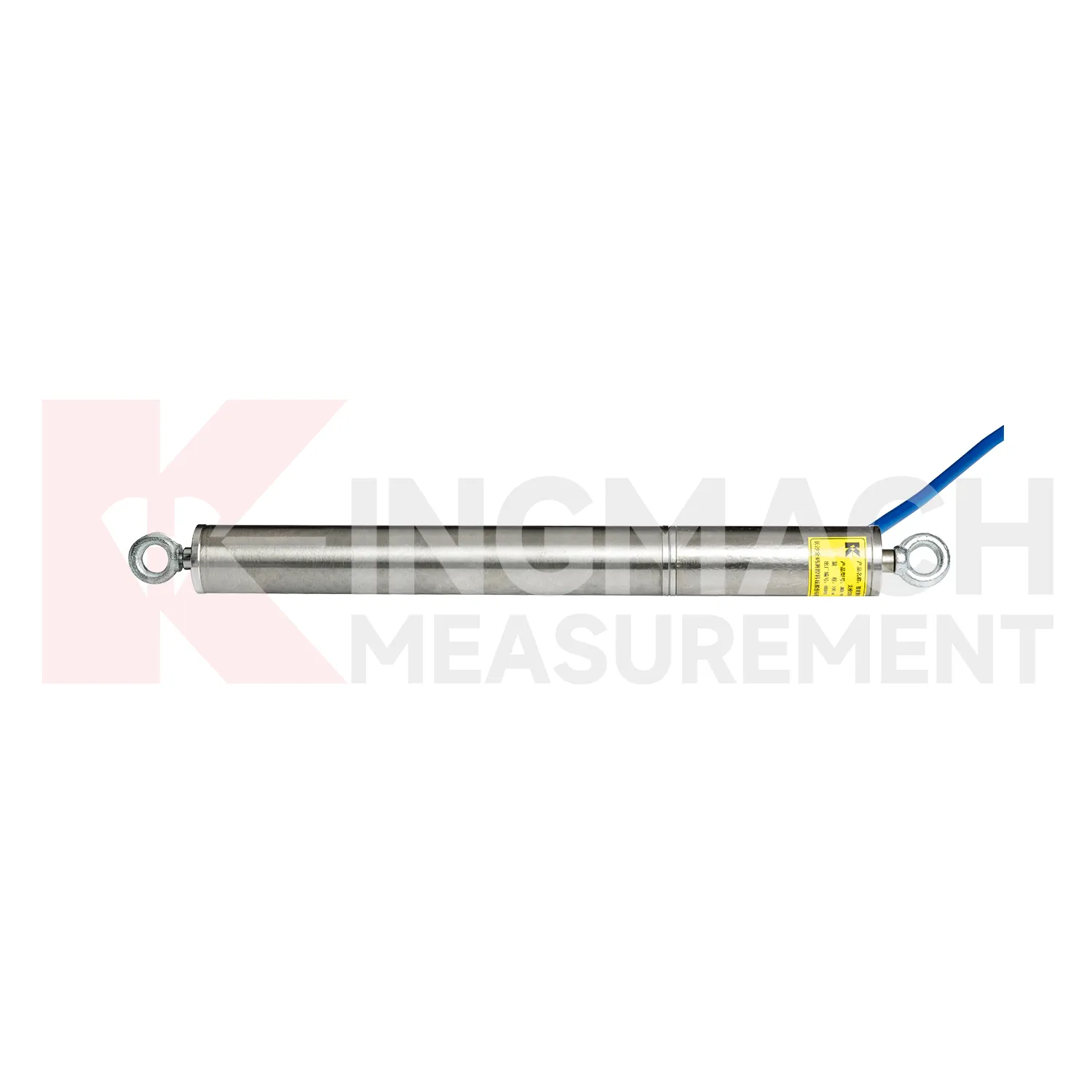

Датчик переміщення дротяного троса Kingmach відповідає IP67 та від -30 C до +70 C. Магнітострикційний вимірювач відповідає IP67 та від -30 C до +80 C. JMDL-49XXAT Інтелектуальний вимірювач переміщення опалубки / сталевого дроту відповідає стандарту IP68, що може підходити для установок з більшим впливом води та пилу, якщо його вимірювальна структура також відповідає проекту.

Підтвердьте повний ланцюжок зв’язку та отримання

Вимірювач переміщення створює корисну інформацію лише тоді, коли сигнал досягає системи, яка зберігає, перевіряє та повідомляє результат. Перед покупкою перевірте режим зв’язку, відстань кабелю, швидкість передачі даних, сумісність реєстратора, живлення, заземлення, захист від перенапруги, перетворення технічних одиниць, синхронізацію часу та якість даних.

RS485 поширений у надійному цифровому моніторингу, оскільки він підтримує польову інтеграцію та довші кабелі. Для віддалених точок також може знадобитися 4G, сонячна зарядка або робота від акумулятора. Перегляньте датчик, кабель, реєстратор, корпус, програмне забезпечення, логіку сигналізації та доступ до технічного обслуговування як одну систему, а не окремі рядки.

The JMDL-21XXAT Розумний вимірювач об’єму загального призначення зберігає інформацію про ідентифікацію датчика та калібрування та може працювати з автоматичним збором для моніторингу без нагляду. Під час перегляду запиту пропозицій підтвердьте точне зчитування або реєстратор, підключення, адресацію, відображення програмного забезпечення та процедуру введення в експлуатацію для вибраної моделі.

Розглядайте монтажне обладнання як частину вимірювання

Вимірювання зміщення залежить від передачі фактичного руху чутливому елементу без розхитаності, помилки згинання, тертя або ненавмисного обмеження. Перед затвердженням датчика перегляньте монтажний креслення. Монтажна геометрія, очікуваний напрямок руху, прокладка кабелю, доступ для обнулення та захист від пошкодження конструкції – усе це впливає на якість даних.

Тріщиноміри потребують стійких підстав і відповідних вимірювальних штанг. The JMDL-24XXAT Розумний гнучкий вимірювач об'єму повинні деформуватися під впливом георешітки або армованого матеріалу, що контролюється. The JMDL-31XXAT Розумний багатоточковий вимірювач переміщення використовує анкери на різній глибині зі свердлінням, цементуванням, захисними трубками та монтажними пристроями.

Для руху основної або навколишньої породи JMDL-32XXAT Розумний одноточковий вимірювач переміщення корінних порід використовує фланець, датчик, тягу, головку анкера та вузол ПВХ труби. Ці компоненти визначають, як датчик слідкує за рухом гірської маси, тому вони належать до технічного огляду та пропозиції, а не як додаткові аксесуари.

Карта специфікації об'ємного вимірювача Kingmach

Перевірені приклади проекту Kingmach

Залізничний міст Егоньян, Чунцін (2019)

The Проект моніторингу залізничного мосту Egongyan сила, прогин, тріщина та моніторинг навколишнього середовища. Список обладнання проекту включає в себе JMDL-22XXAT Smart Crack Gauge разом з деформацією, навантаженням, нахилом, прискоренням, температурою і вологістю, опадами, вітром і автоматизованим обладнанням для збору даних. Для запиту пропозицій щодо мосту цей приклад показує, чому слід вказувати калібр тріщин як частину скоординованого ланцюжка моніторингу. Покупці повинні визначати діапазон тріщини або з’єднання, місце монтажу, вплив навколишнього середовища, інтерфейс отримання даних і поріг тривоги разом, а не вибирати вимірювальний прилад лише за роздільною здатністю.

Запишіть базову лінію вимірювання, захисне обладнання, інспекційний доступ і критерії приймання для кожної точки перед початком встановлення.

Швидкісна автострада Юпін-Паньчжоу, Гуйчжоу (2023)

The Проект швидкісної автомагістралі Юпін-Паньчжоу включав осадку тунелю, конвергенцію перетяжки арки, тріщини та моніторинг структурної деформації. Його список застосувань включає інтелектуальний тріщиномір і лазерне вимірювання зміщення, а також прилади для вимірювання гідростатичного рівня та вібраційного дроту. Корпус підтримує багатопараметричний підхід до деформації тунелю: локальне розкриття тріщин, конвергенція, осідання та деформація відповідають на різні інженерні питання. Для закупівлі вкажіть, де встановлено кожну точку зміщення, очікуваний напрямок і величину руху, як зчитування досягає платформи моніторингу та який поріг ініціює перевірку чи ескалацію.

У плані монтажу також має бути визначено контрольну точку, допуск монтажу, захист кабелю, пусконалагоджувальні випробування та спосіб доступу для подальшого обслуговування.

Вітроелектростанція Чанде, Хунань (2025)

The Проект Changde Wind Power Tower відстежується осідання фундаменту, сила кріплення кабелю, структурна вібрація, тріщини в перехідних перерізах і деформація. Його відповідне обладнання включає датчик переміщення дротяного троса JMLS-22XXADT як частину більш широкого пакету датчиків. Цей приклад корисний, коли довготривалий або непрямий рух необхідно контролювати за допомогою інших структурних реакцій. Під час вибору визначте шлях дроту, дальність ходу, зворотний напрямок, стабільність монтажу, відкритість корпусу, маршрут зв’язку та доступ для перевірки. Ці деталі визначають, чи слідує датчик структурному руху без провисання, тертя чи механічних перешкод.

Приймання повинно включати контрольовану перевірку подорожі, зчитування базової лінії, перевірку кабелю та підтвердження того, що вихід досягає призначеного каналу моніторингу.

Ціни, документація та комерційні умови

Ціна вимірювача об’єму залежить від точної моделі, асортименту, потужності, довжини кабелю, монтажного обладнання, реєстратора, корпусу, системи живлення, програмного забезпечення, кількості, документації калібрування та обсягу поставки. Публічний діапазон долара вводив би в оману без цих даних. Запитуйте цінову пропозицію на основі конфігурації та порівняйте постачальників з тією самою інформацією про матеріали.

Для JMDL-52XXADT поточна комерційна інформація вказує на мінімальне замовлення однієї штуки, договірну ціну, T/T заздалегідь, картонну або дерев’яну упаковку та відвантаження протягом 30 днів після повної оплати. Підтвердьте всі комерційні умови в офіційній пропозиції, оскільки конфігурація, кількість, налаштування та графік проекту можуть змінити остаточну пропозицію.

• Укажіть програму, очікуваний рух, необхідний діапазон, роздільну здатність, точність і поріг тривоги.
• Вкажіть вимоги до робочої температури, впливу води та пилу, маршруту кабелю, живлення, зв’язку та реєстратора даних.
• Перелічіть необхідні кронштейни, стрижні, анкери, фланці, захисні труби, корпуси та послуги з встановлення.
• Запитуйте специфікацію, інформацію про калібрування, визначення електропроводки, інструкцію зі встановлення, умови гарантії, упаковку, час виконання та відповідні сертифікаційні документи.

Контрольний список для інженерів перед покупкою

• Визначте тип зміщення: ширина тріщини, переміщення швів, осідання, довгий хід, переміщення поверхні, переміщення шару породи або деформація породи.
• Встановіть діапазон із запасом для звичайного, сезонного руху, руху на стадії будівництва та рівня попередження.
• Перевірте роздільну здатність, точність, повторюваність, стабільність і вплив температури разом.
• Перевірте наявність води, пилу, вібрації, корозії, блискавки та орієнтацію установки в точці вимірювання.
• Перевірте вихід, потужність, відстань кабелю, сумісність реєстратора, відображення програмного забезпечення та віддалений зв’язок.
• Перегляньте кронштейни, основи, стрижні, анкери, фланці, захисні труби та вимоги до цементування.
• Запитуйте дані калібрування, ідентифікацію серійного номера, деталі проводки, монтажні креслення та вказівки щодо введення в експлуатацію.
• Підтвердьте конфігурацію, кількість, упаковку, доставку, гарантію, оплату та післяпродажну підтримку перед оформленням замовлення на купівлю.

Часті запитання

Заключна нота: Перед покупкою перевірте кожну специфікацію на відповідність дизайну проекту, місцевому середовищу, порогу моніторингу, монтажному кресленню та архітектурі збору даних.
