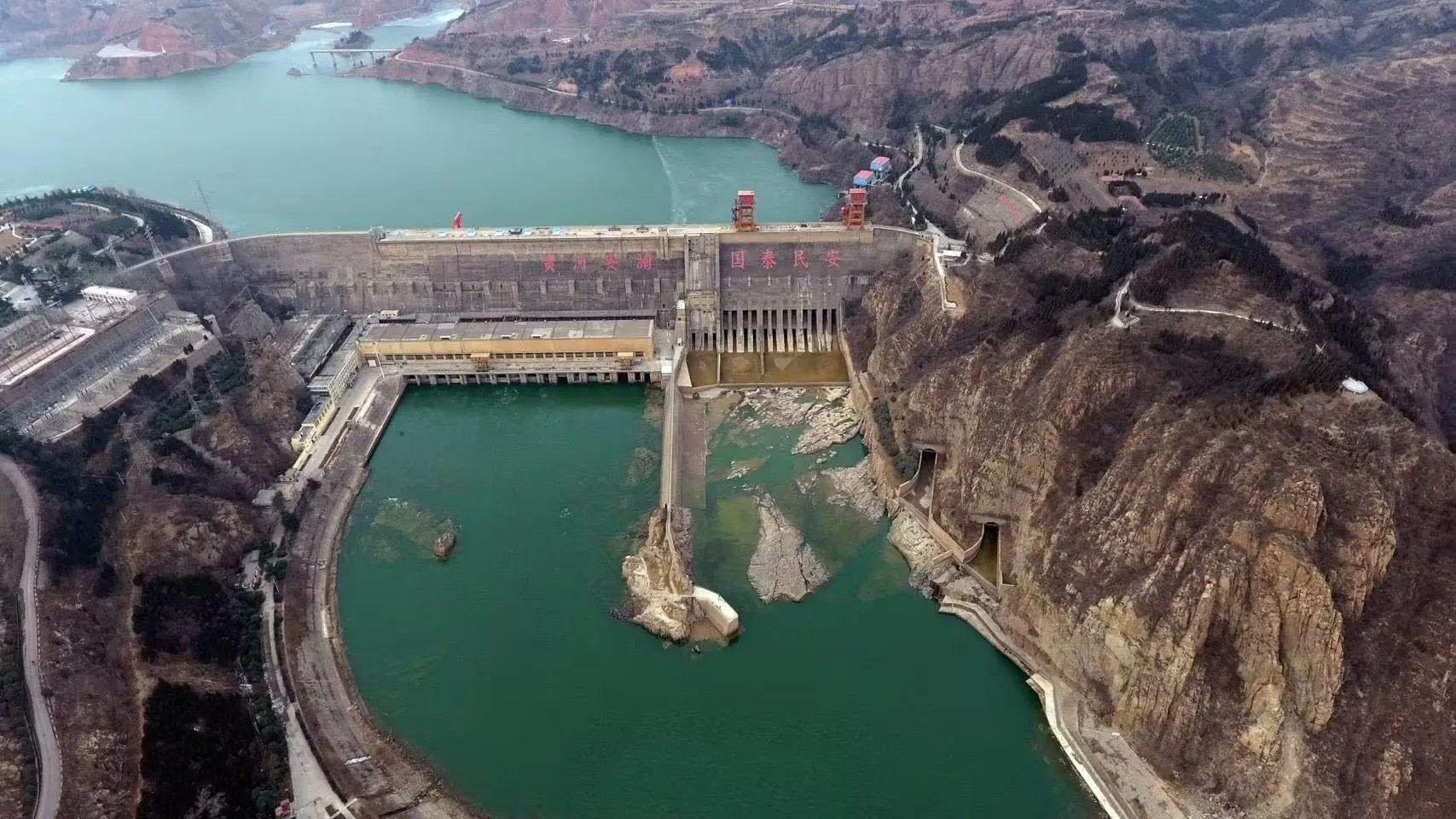

Дамба

Елементи моніторингу



Особливості

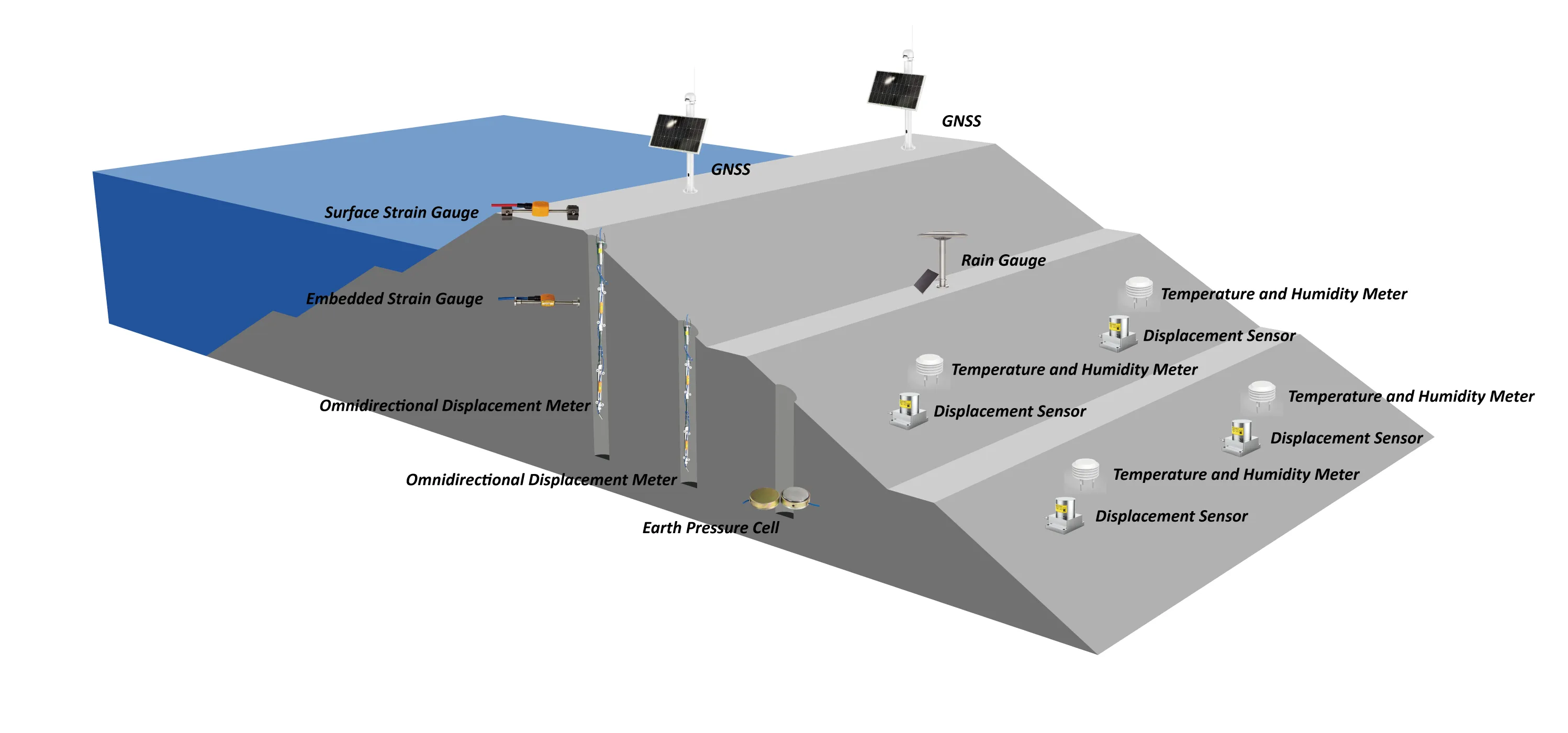

Автоматичний моніторинг греблі повинен зосереджуватися на основних цілях "структурна стабільність - безпека просочування - експлуатаційна надійність", з конкретними факторами моніторингу, розділеними на три основні категорії:

Моніторинг конструкції греблі

Він відображає механічний і деформаційний стан основної конструкції греблі та служить ключовим показником для оцінки безпеки греблі:

1、Моніторинг деформації: включає осідання греблі (на різних висотах греблі та схилу греблі), горизонтальне зміщення (горизонтальне зміщення греблі, зміщення тіла греблі в напрямку вище за течією та вниз за течією), нахил греблі (відхилення вертикальності вздовж напрямку осі греблі) та ступінь відкриття швів греблі (поперечні та поздовжні шви бетону). греблі) тощо.

2、Моніторинг напруги та деформації: включає бетонне напруження тіла греблі (області зосередженого напруження, такі як п’ятка греблі та носок греблі гравітаційних гребель), деформація тіла греблі (коронка греблі та опора греблі арочних гребель), напруга скельного масиву фундаменту греблі та напруга відсікаючої стінки тощо.

3、Моніторинг структурної цілісності: включає тріщини греблі (ширина, глибина та розвиток поверхневих тріщин у бетонних греблях), несправність компенсаційних швів греблі, а також структурну вібрацію тіла греблі (під впливом сильного землетрусу) тощо.

Фільтрація та гідрологічний моніторинг

Він націлений на стан просочування дамби та основи дамби, а також на гідрологічні параметри водойми:

1、Моніторинг просочування: включає фільтраційний потік тіла греблі (дренажні отвори греблі), фільтраційний потік фундаменту греблі (дренажна система фундаменту греблі), рівень фільтраційної води (фреатична лінія тіла греблі), фільтраційний тиск (тиск підйому фундаменту греблі) та обхідний фільтраційний потік (фільтрація біля опори греблі) тощо.

2、Гідрологічний моніторинг: включає рівень води у водосховищі (зміни рівня води всередині водосховища), рівень води вниз за течією (рівень води в руслі річки вниз за течією під час паводкового скидання), скидання припливу, скидання відтоку та температуру води (що впливає на термічний стрес тіла греблі) тощо.

Моніторинг навколишнього середовища та навантаження

Він охоплює фактори зовнішнього середовища та експлуатаційні навантаження, які впливають на безпеку конструкції греблі:

1、Екологічні фактори: включає температуру повітря (температурні зміни тіла греблі), кількість опадів (стабільність схилів навколо зони водосховища), землетруси (сейсмічні прискорення ґрунту) та вітрові хвилі (удар хвиль перед дамбою на тіло греблі) тощо.

2、Експлуатаційне навантаження: включає тиск води (гідростатичний тиск і гідродинамічний тиск, який несе тіло греблі), тиск наносів (додаткове навантаження на тіло греблі, викликане утворенням осаду перед дамбою) і тиск льоду (поштовх на тіло греблі від шарів льоду на поверхні греблі в холодних регіонах) тощо.

Моніторинг вмісту

Моніторинг прогину, моніторинг тріщин, моніторинг навколишнього середовища, моніторинг глибинного зсуву, зміщення поверхні, моніторинг осідання тощо.
