Система вертикального інклінометра на місці JMQJ-7915ATS

Загальна інформація про продукт

Умови комерційної діяльності продукту

опис

вступ:

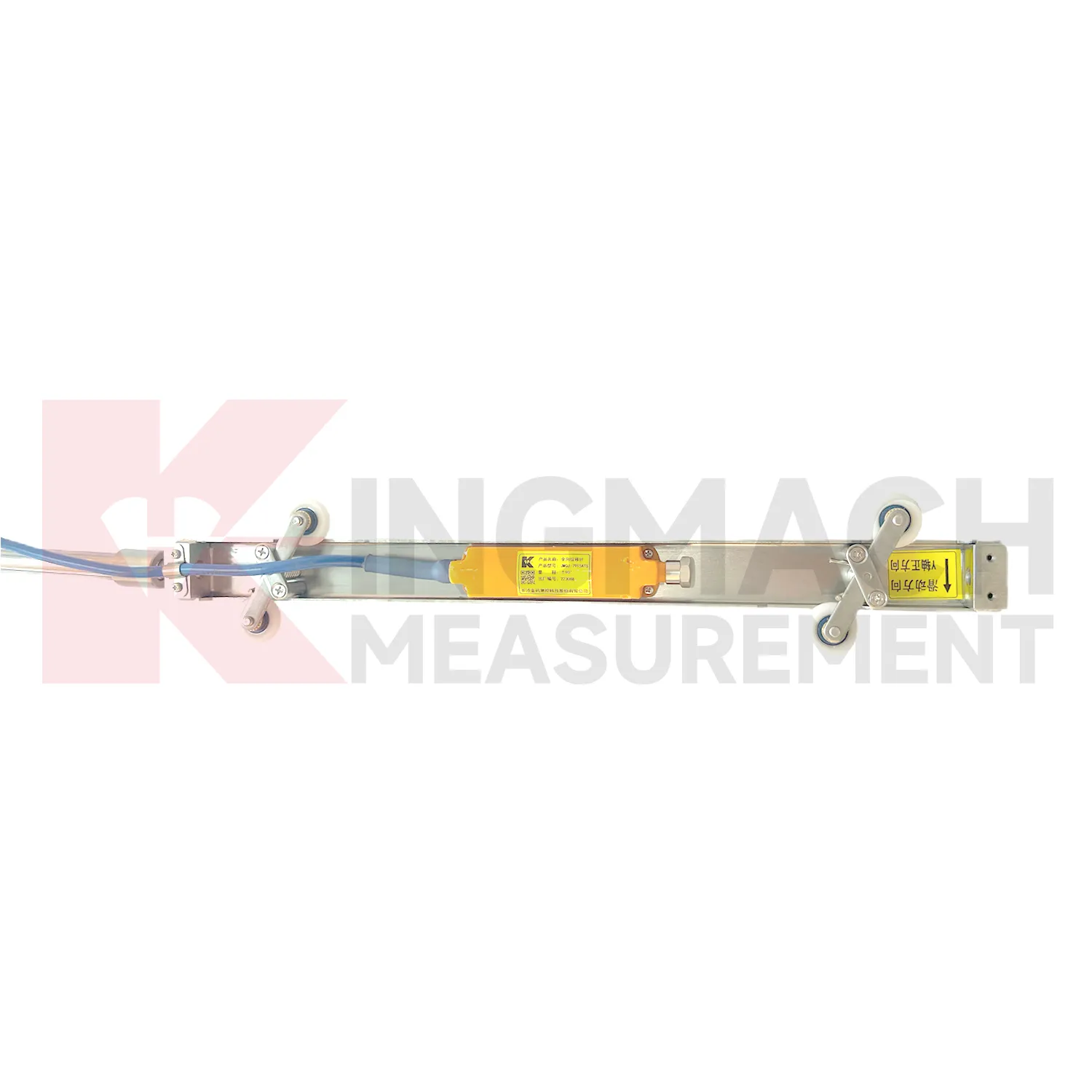

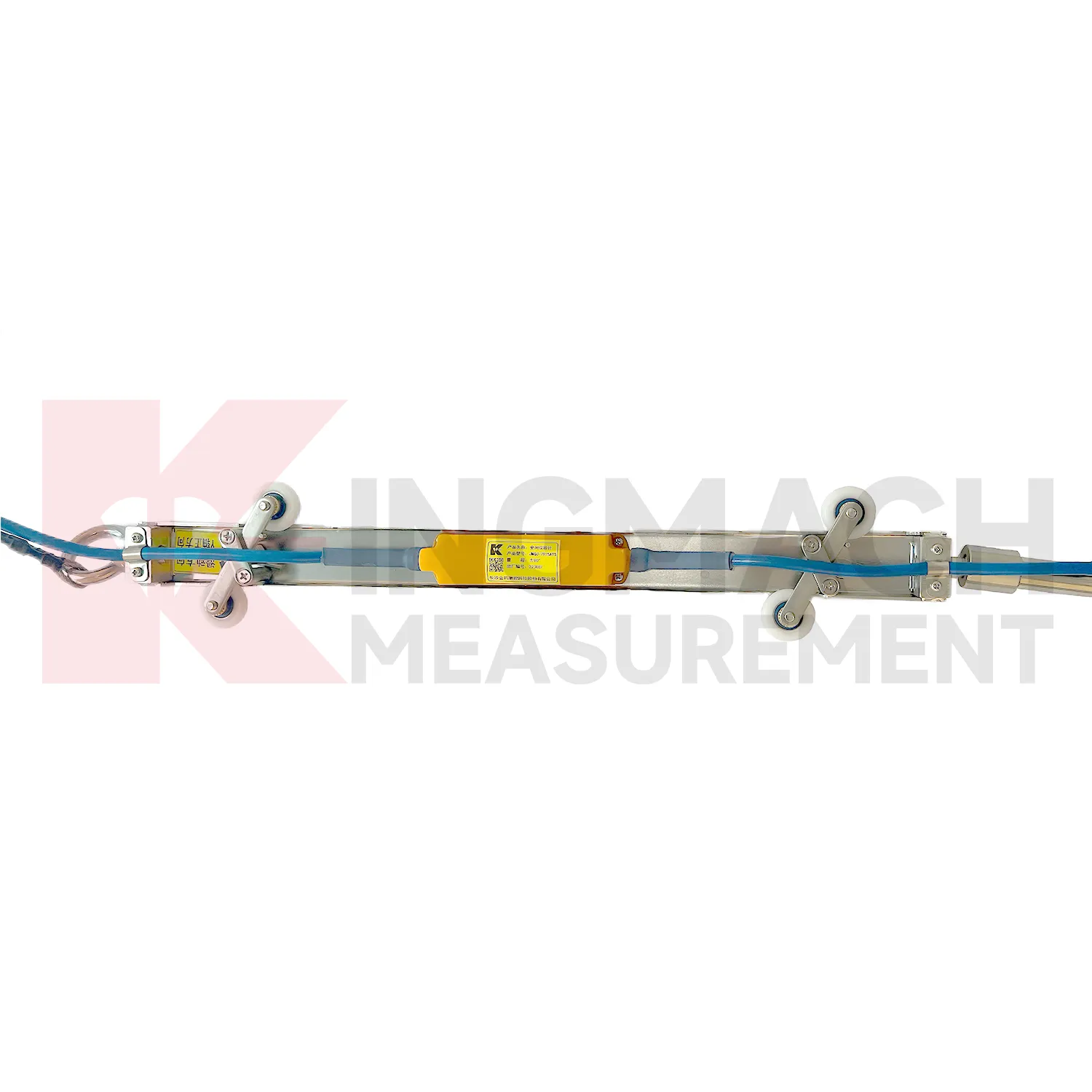

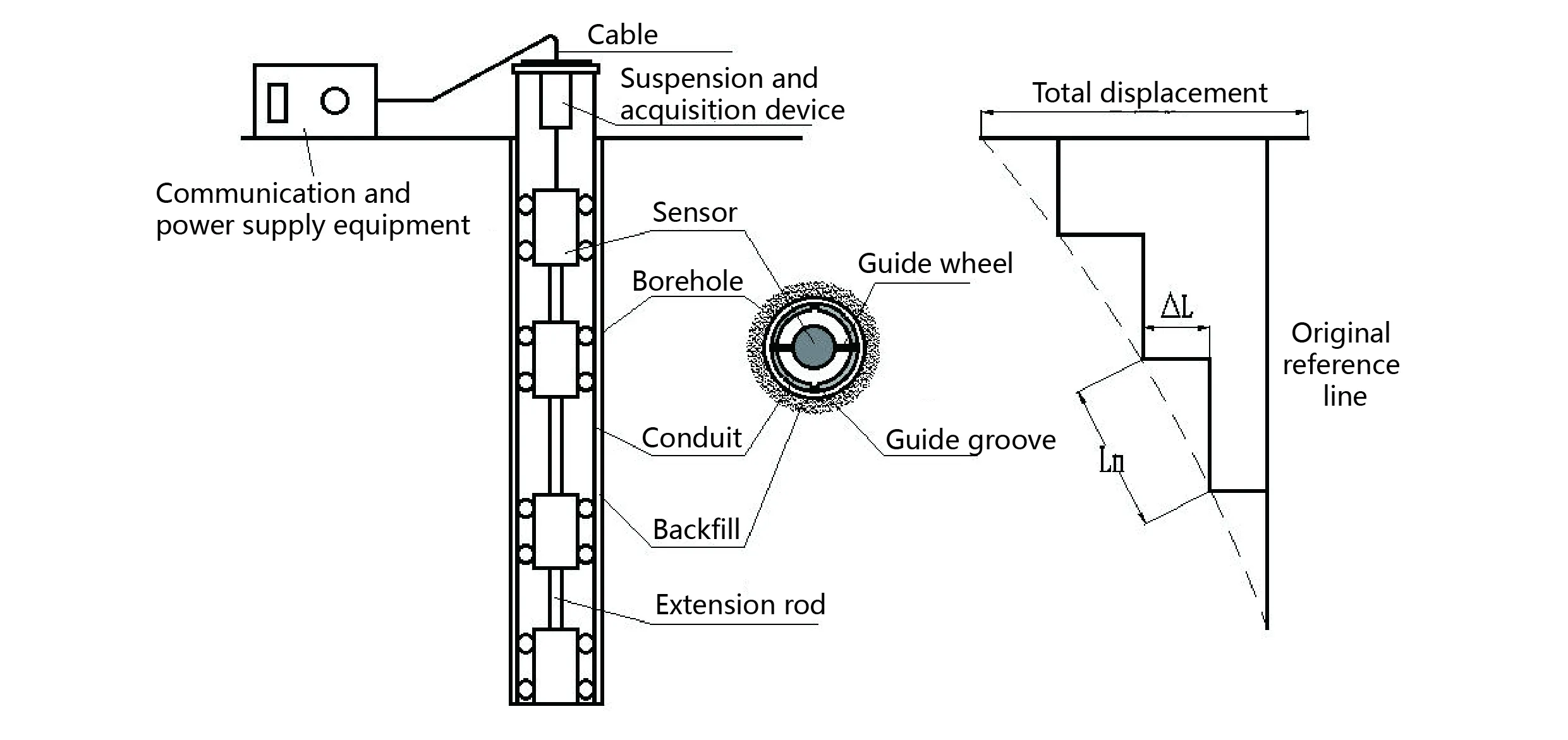

Вертикальна система інклінометра на місці складається з двох частин: багатоточкової тандемної струни вертикального інклінометра на місці та модуля збору отворів. Багатоточковий тандемний вимірювач глибини переміщення заснований на конструкції датчика нахилу з кількома матрицями MEMS, який електрично з’єднує кілька рядків вертикальних інклінометрів на місці всередині стовбура за допомогою одного кабелю. Модуль збору даних використовується для збору даних вимірювань багатоточкового вертикального інклінометра на місці та завантаження даних за допомогою дротових або бездротових засобів.

Особливості продукту:

1. Вертикальна система інклінометра на місці заснована на технології датчика прискорення 3D-MEMS і технології автоматичної температурної компенсації, яка ефективно зменшує вплив температурного дрейфу та пульсації джерела живлення.

2. Багатоточкова серія з’єднаних вертикальних інклінометрів на місці рухомої частини корпусу інструменту процесу лиття під тиском, маленька та легка, через кабель для досягнення електричного з’єднання всіх датчиків у вимірювальному отворі, усі датчики в вимірювальному отворі можна розділити на 4 групи, кожна група незалежний зв’язок, не заважає один одному

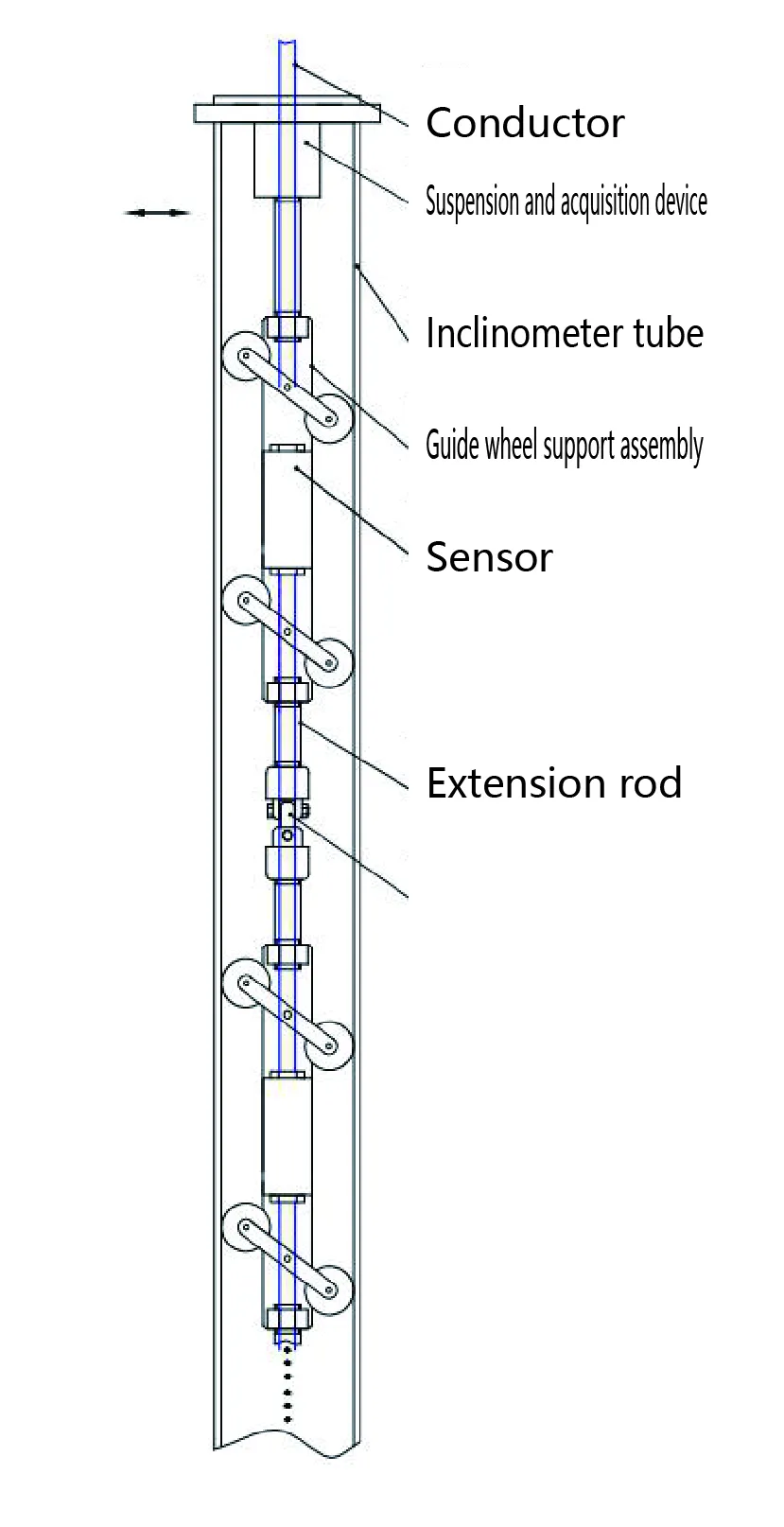

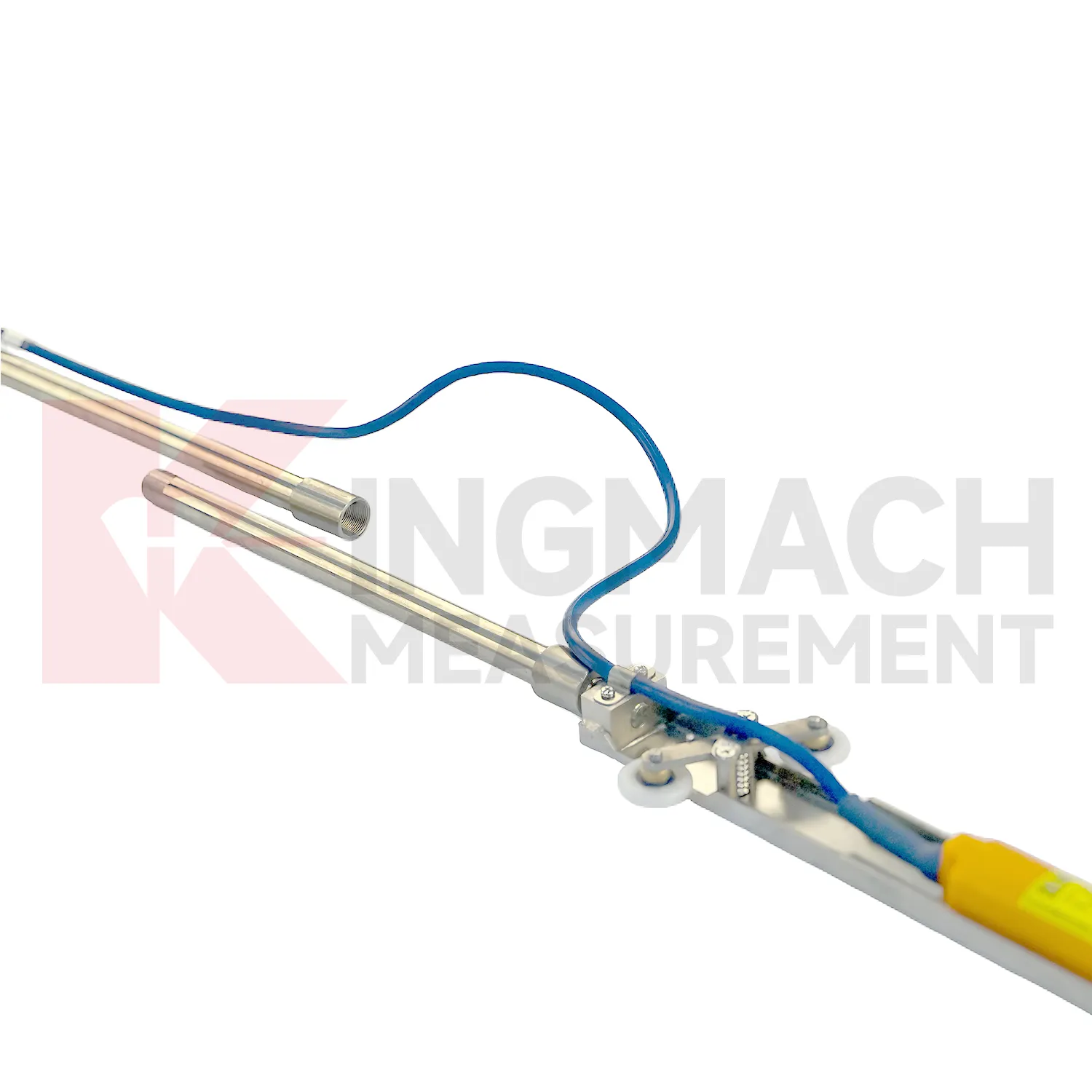

3. Багатоточкова серія з’єднаних вертикальних інклінометрів на місці фізично з’єднана універсальним шарніром і з’єднувальним стрижнем, довжина виробляється відповідно до вимог конструкції, а положення точки вимірювання є гнучким. Повністю герметичний водонепроникний і пилонепроникний дизайн, підходить для різних будівельних середовищ.

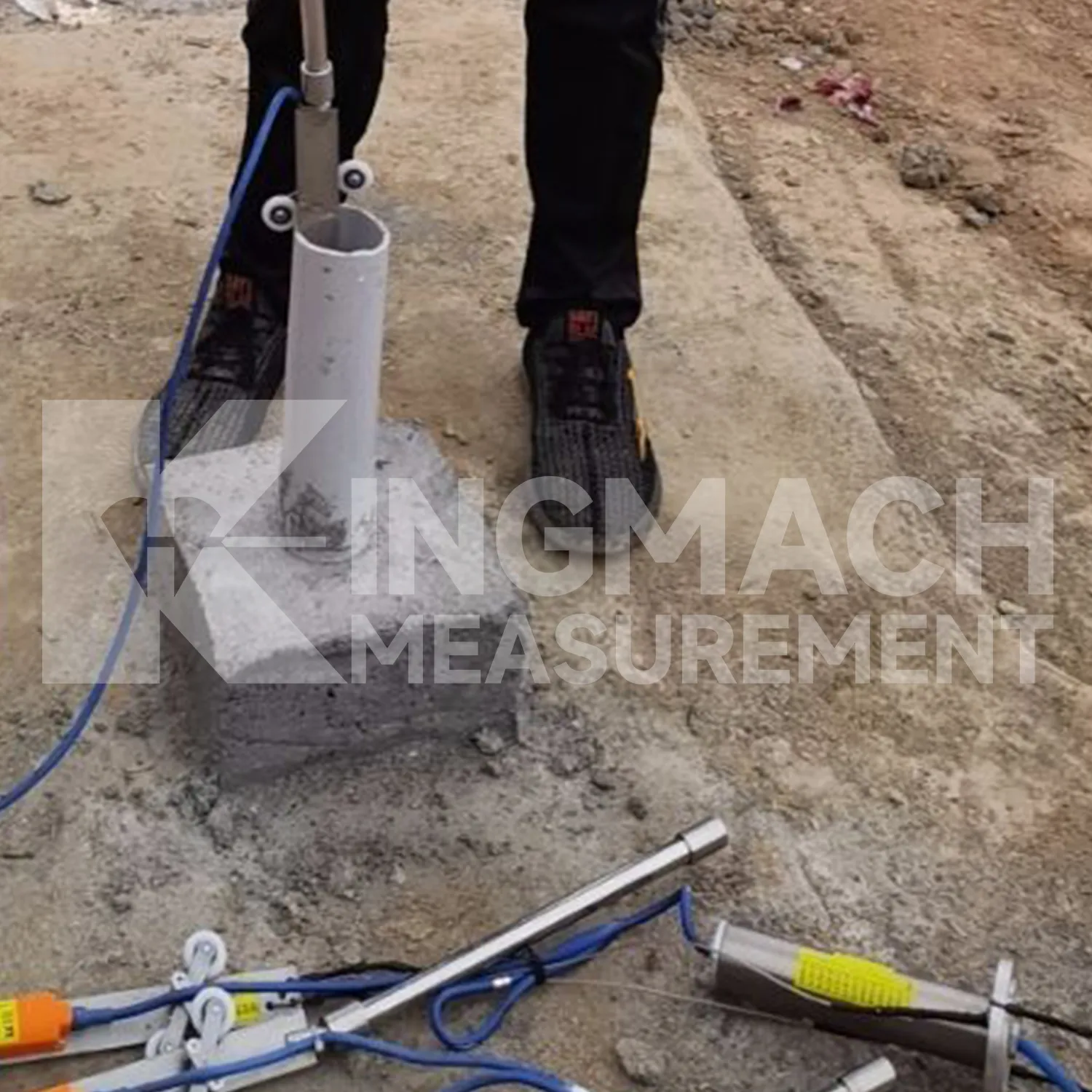

4. Вертикальна ланка інклінометра на місці в кожній свердловині попередньо зібрана на заводі з корпусом, кабелями, універсальними шарнірами, подовжувачами, підвіскою та блоком збору відповідно до розробленої відстані між точками вимірювання, що дозволяє інтегрувати транспортування та встановлення. Просто підключіть подовжувальні стрижні на місці та вставте вузол у свердловину для простого, швидкого та зручного встановлення.

5. Струна вертикального інклінометра на місці внутрішньо налаштована за допомогою електронних ідентифікаторів і номерів моделей для автоматичного розпізнавання та інтелектуальних обчислень.

6. Модуль збору даних містить один контрольований вихід джерела живлення датчика та чотири інтерфейси зв’язку вниз за потоком, автоматично ідентифікуючи та виконуючи інтелектуальні обчислення після підключення вертикальної ланцюга інклінометра.

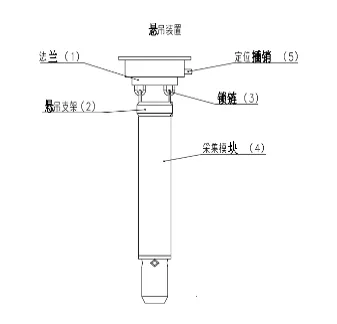

7. Модуль збору поміщається всередину отвору трубки інклінометра, забезпечуючи водонепроникний і пилонепроникний захист, уникаючи перешкод для будівництва на місці та мінімізуючи вплив пошкоджень.

8. Режим низького енергоспоживання вимикає датчики в режимі очікування та активує їх лише для вимірювання даних.

Додатки

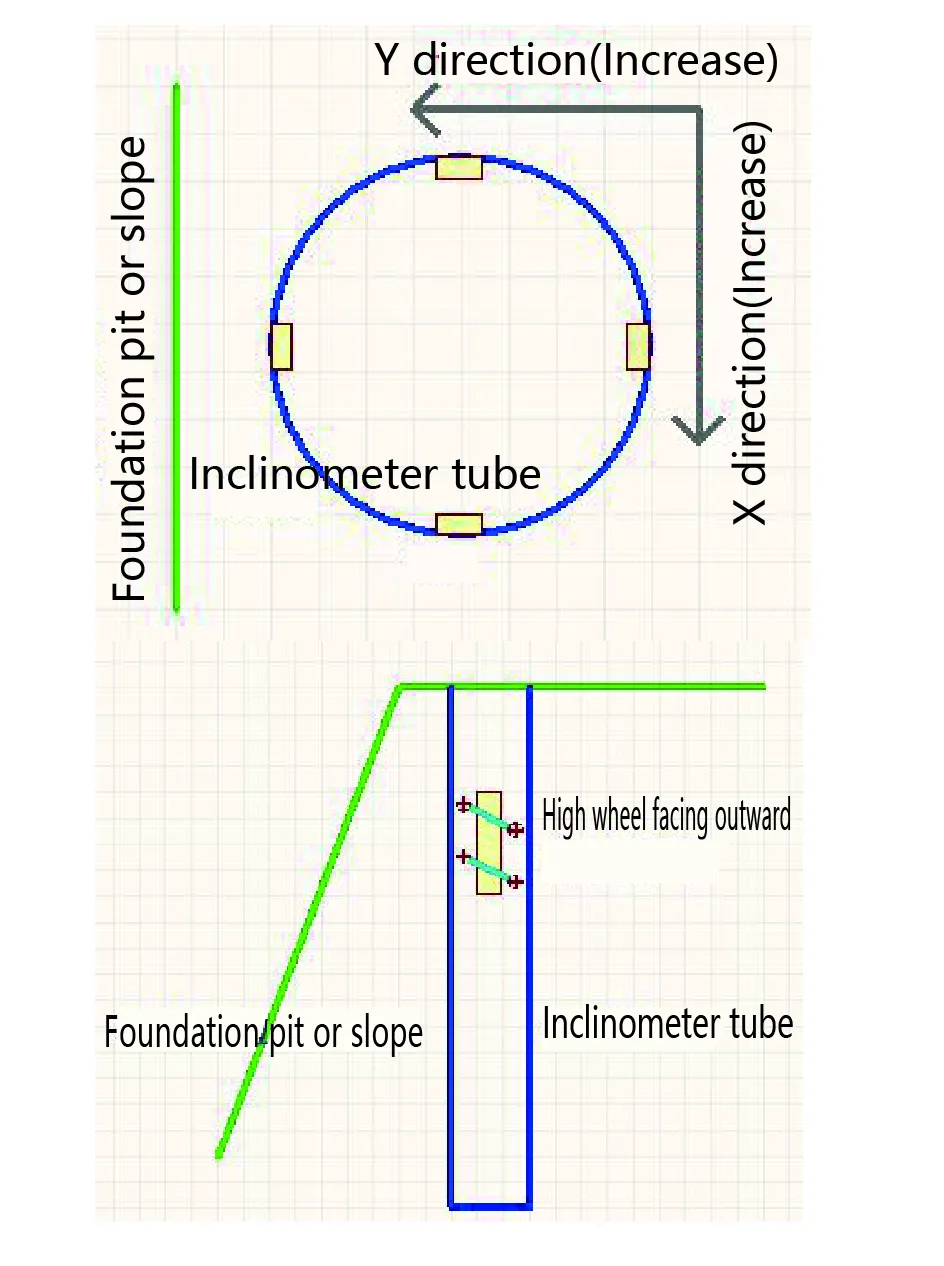

Даний виріб являє собою високоточний фіксований датчик для вимірювання кутів нахилу, розроблений і виготовлений нашою компанією, який швидко встановлюється. Він приймає інтегровану установку. При виході з заводу кількість точок вимірювання всередині свердловини налаштовується як повний комплект. Трубу для вимірювання нахилу можна встановити за бажанням і вмонтувати безпосередньо всередину. Він може автоматично визначати напрямок розміщення датчика, що є простим і швидким. Він особливо підходить для вимірювання кутів нахилу кількох точок усередині свердловини та для моніторингу глибокої внутрішньої деформації структурних тіл. У поєднанні з системою автоматичного моніторингу нашої компанії він може реалізувати тривалий автоматичний моніторинг і інтелектуальний розрахунок деформації.

Технічні характеристики
