Розумний багатоточковий вимірювач переміщення JMDL-31XXAT

Загальна інформація про продукт

Умови комерційної діяльності продукту

опис

вступ:

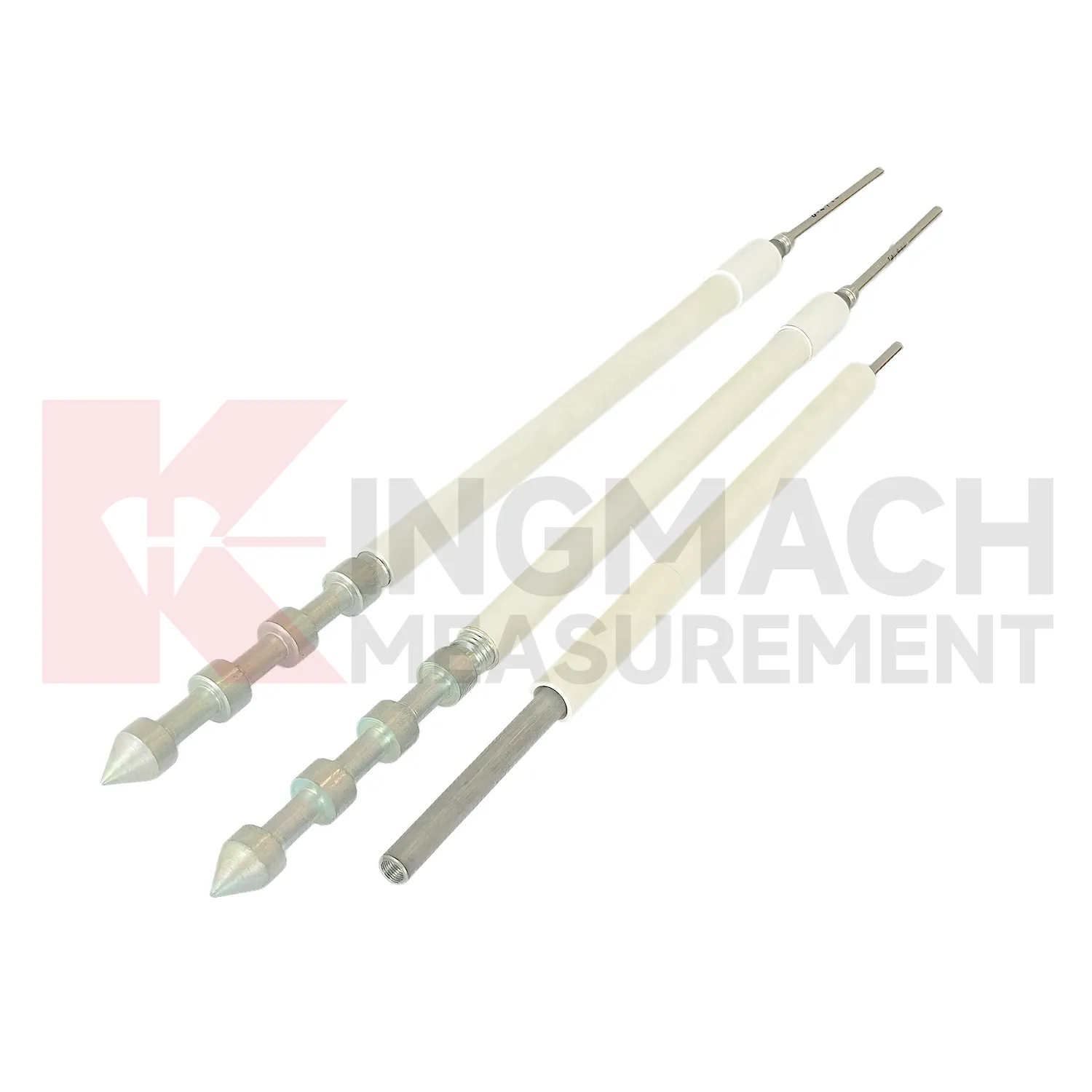

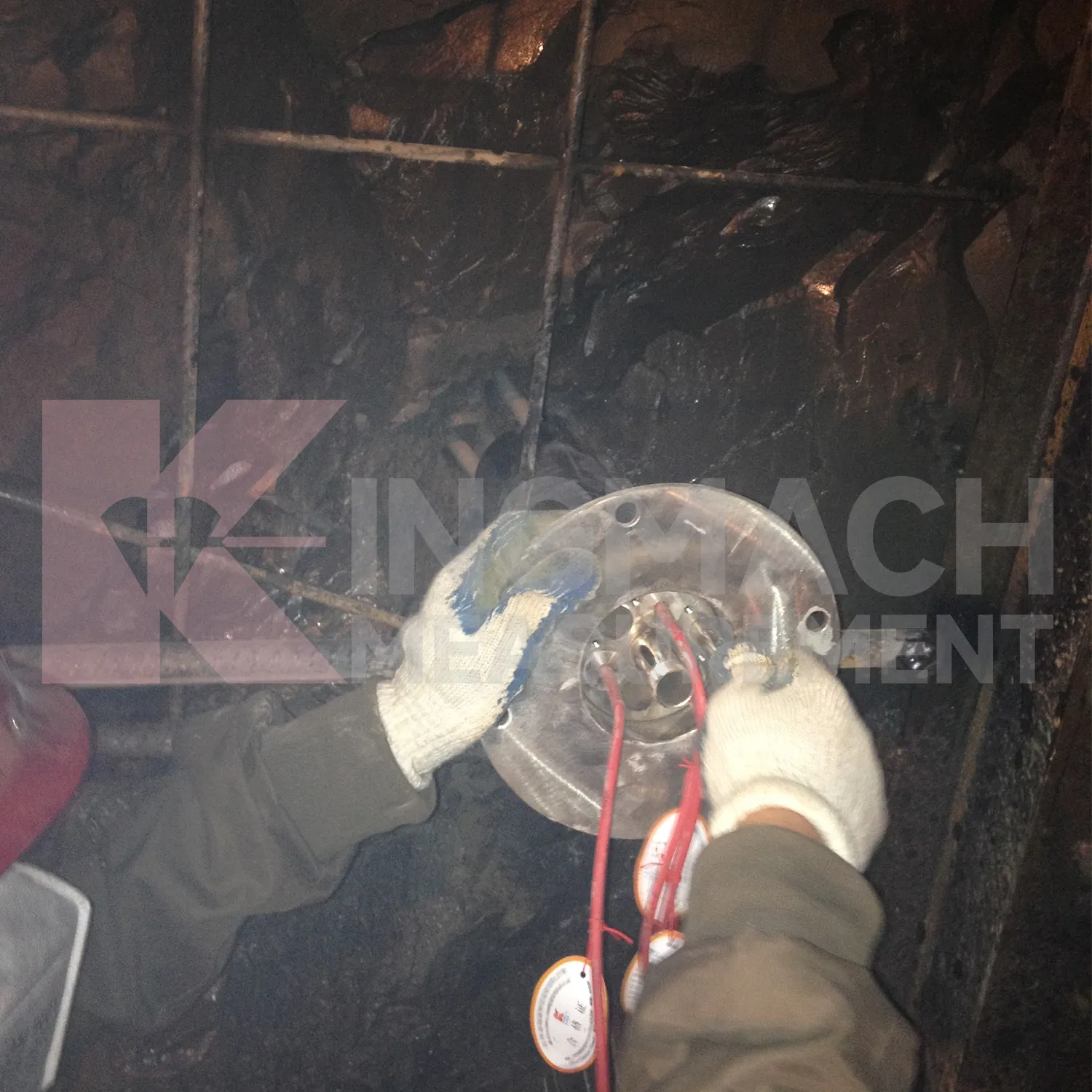

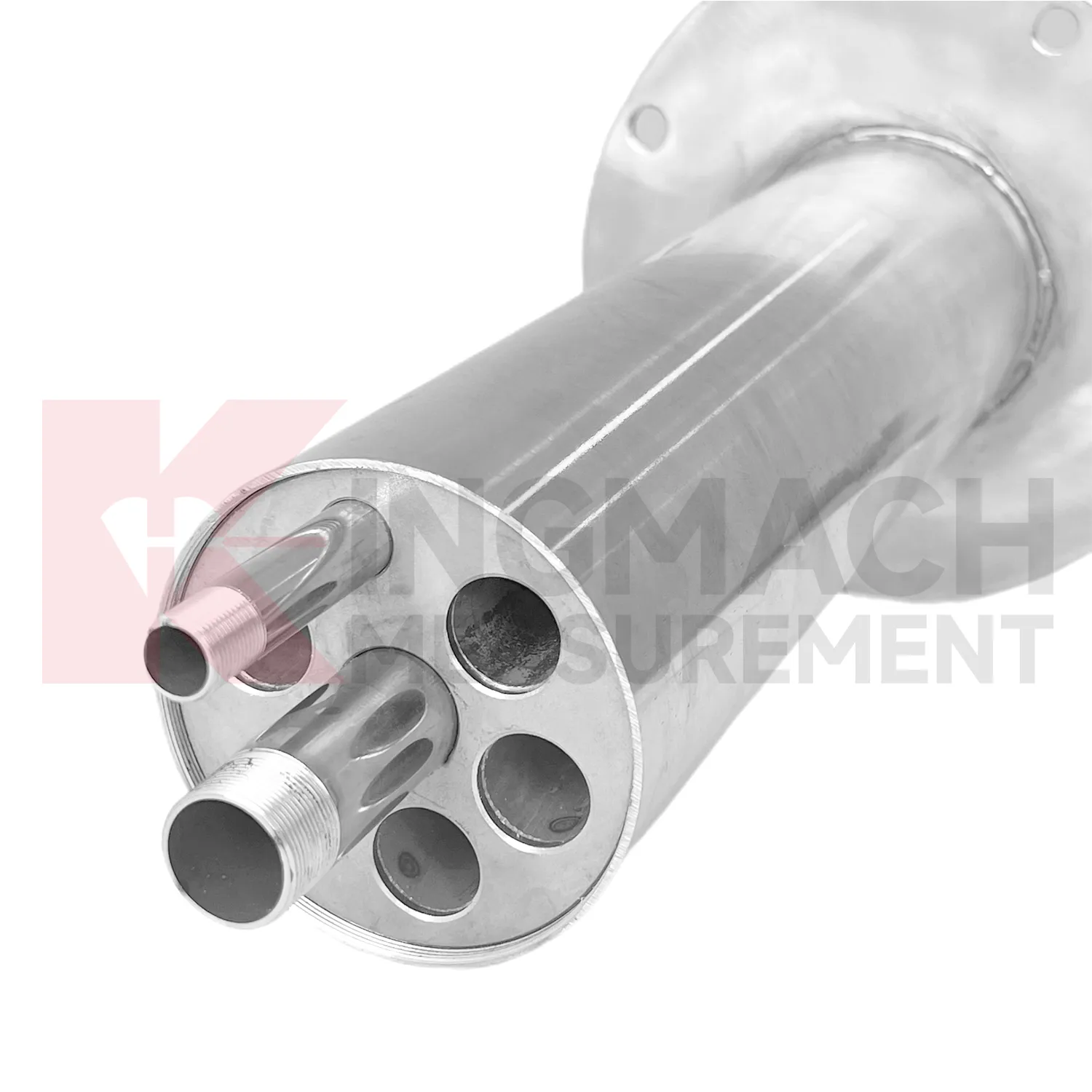

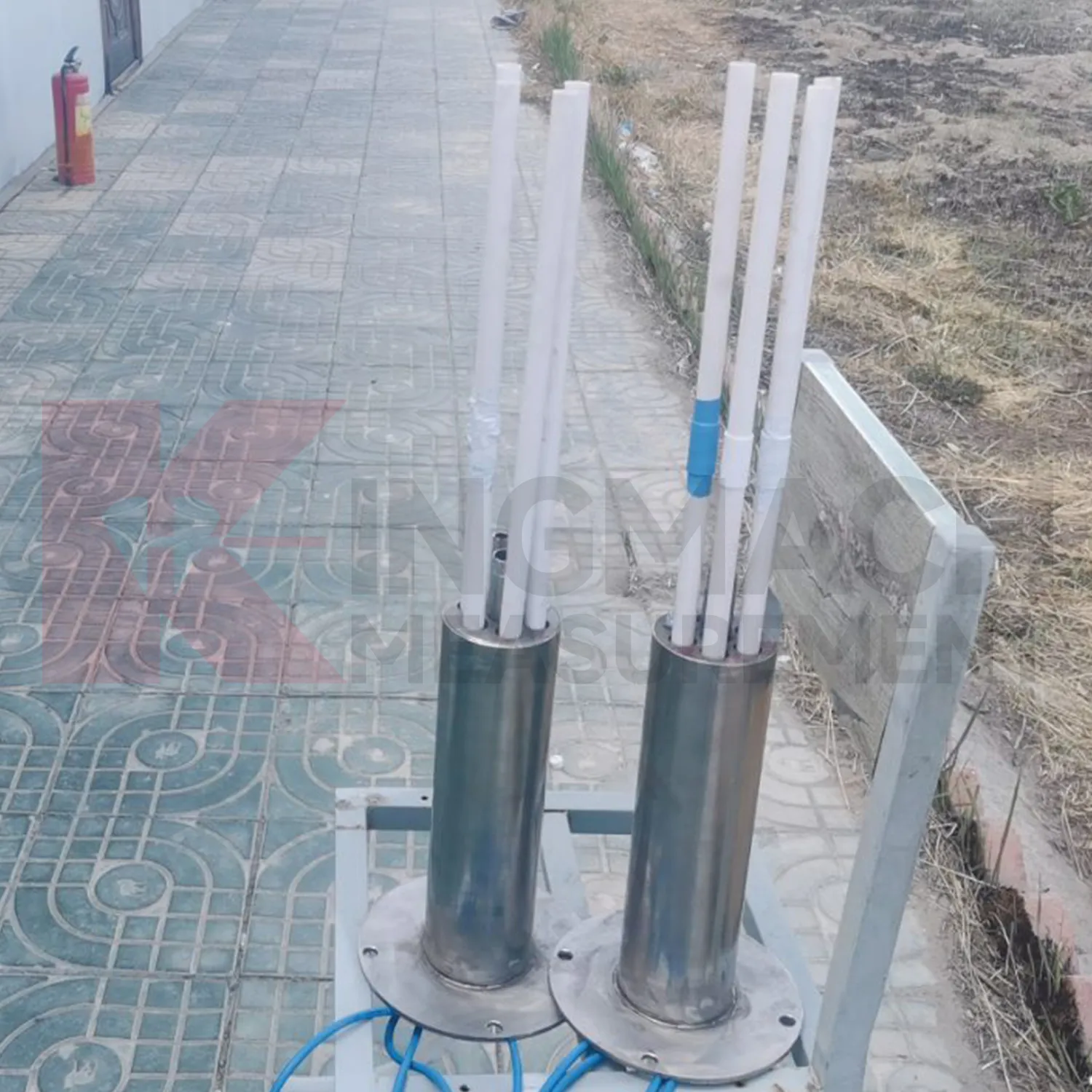

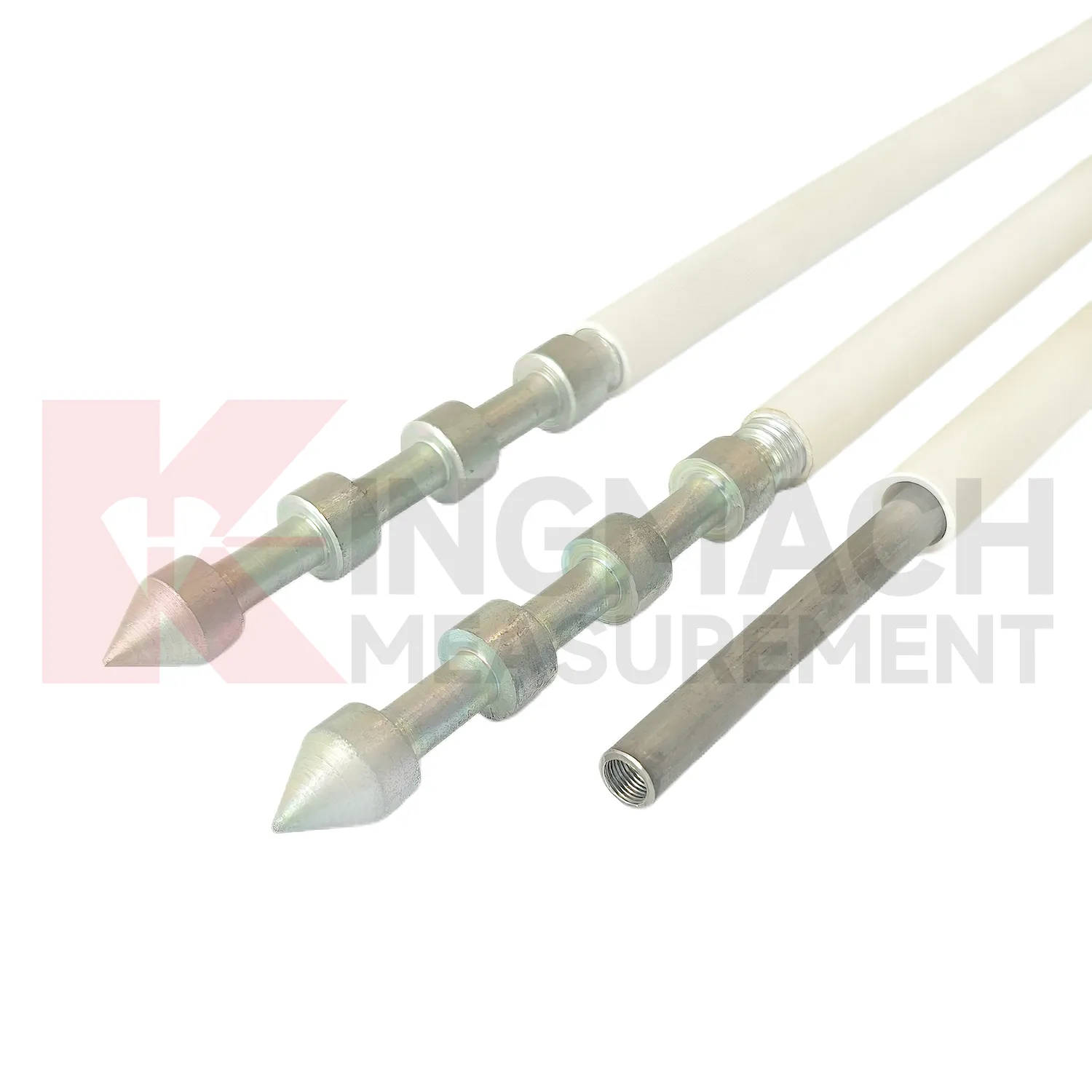

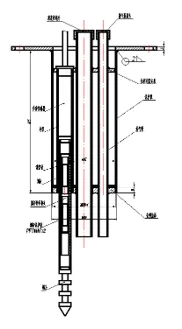

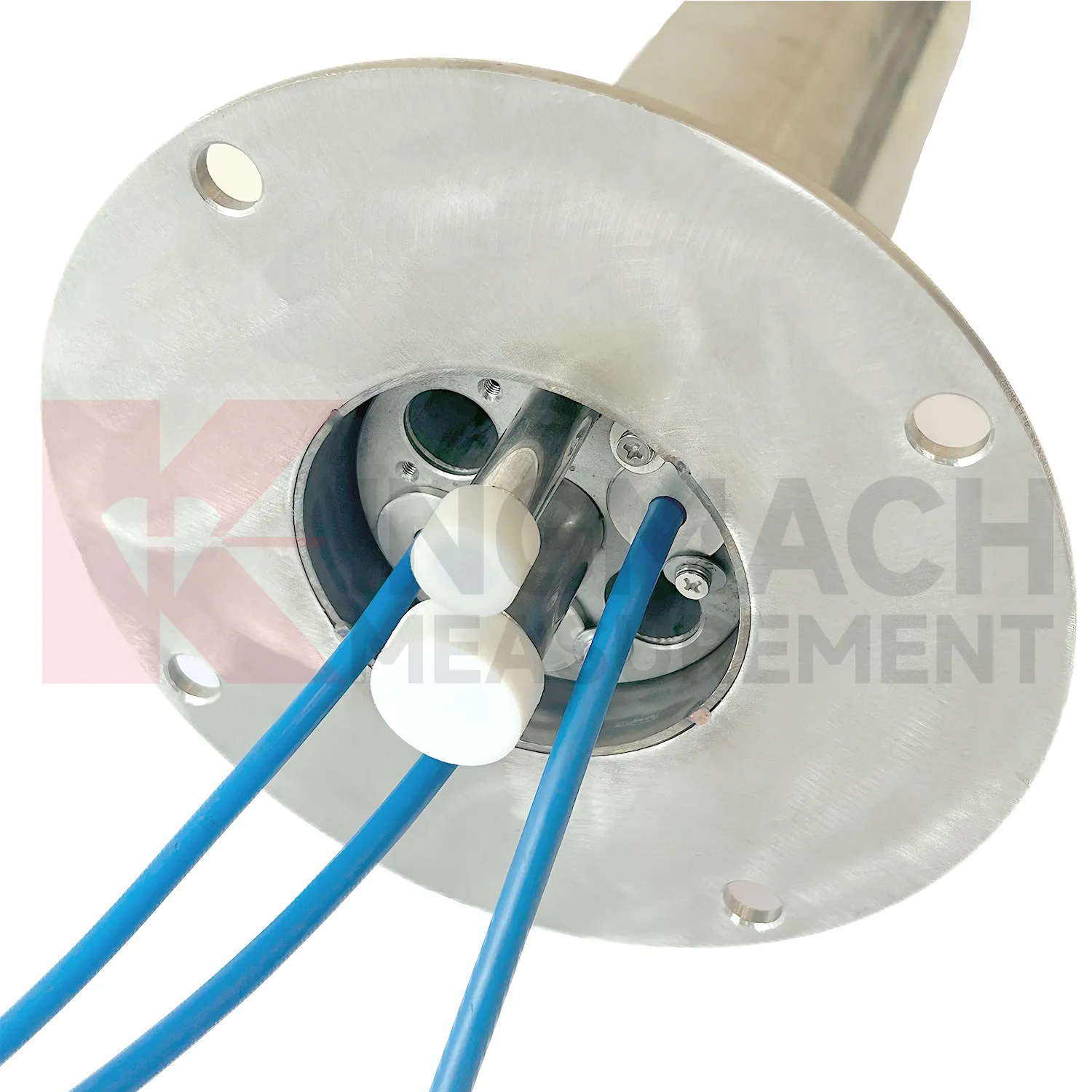

Інтелектуальний багатоточковий вимірювач переміщення серії JMDL-31XXAT використовується для вимірювання зміщення в різних шарах навколишньої гірської породи в тунелях, на скельних схилах, котлованах тощо, щоб зрозуміти умови зміщення різних шарів порід. Продукт складається з датчиків переміщення, захисних труб ПВХ для вимірювальних стрижнів, головок анкерів, комплектів для багатоточкової установки тощо, причому комплект для багатоточкової установки підтримує 3-5 точок. Встановлені за допомогою буріння та цементації, головки анкерів на різній глибині кріпляться до різних шарів гірських порід. Його спосіб монтажу схожий на конструкцію анкерного ригеля, що забезпечує простоту та зручність. Вимірюючи зміни зміщення кожного калібру, аналізуються умови зміщення різних шарів породи.

Особливості продукту:

1. Розроблений на основі принципу індуктивної модуляції частоти магнітного потоку, продукт забезпечує вищу стабільність, надійність і довговічність. Принцип індуктивної частотної модуляції включає індуктивний чутливий елемент, інтегральні схеми та резонансні конденсатори, які утворюють LC коливальний контур, який видає частотний сигнал. Коли вимірювальний стрижень зміщується всередині котушки, він змінює магнітний опір та індуктивність котушки, тим самим змінюючи частоту вихідного сигналу коливального контуру. Коли вимірювальний стрижень входить у гвинтову котушку, магнітний опір зменшується, індуктивність збільшується, а частота падає. Завдяки вибору відповідних матеріалів стрижня та оптимізації структури спіральної котушки, конденсатора та схеми зміни частоти вихідного сигналу в межах діапазону ходу стрижня демонструють точну лінійну залежність від зміщення. Оскільки стрижень і котушка працюють в безконтактному стані, система стійка до пошкоджень під час встановлення та використання.

2. Датчик об’єму містить мікросхему внутрішньої пам’яті з інтелектуальними можливостями зберігання. Заводські налаштування постійно зберігають такі параметри, як модель датчика, серійний номер і коефіцієнти калібрування. Він може зберігати до 600 екземплярів даних вимірювань, включаючи час вимірювання, температуру (для чутливих до температури моделей), абсолютне зміщення, відносне зміщення та значення нульової точки.

3.Повне цифрове виявлення забезпечує передачу сигналу на великі відстані без спотворень і надійну захист від перешкод.

4. Відмінні ізоляційні властивості та водонепроникна довговічність.

5. У поєднанні з комплексним тестером компанії значення об’єму відображаються безпосередньо, що забезпечує інтуїтивно зрозумілі, прості та швидкі вимірювання.

6. Інтеграція з автоматизованою системою збору даних компанії дозволяє здійснювати автоматичний моніторинг або дистанційне керування.

Додатки

Інтелектуальний багатоточковий вимірювач переміщення серії JMDL-31XXAT використовується для вимірювання зміщення в різних шарах навколишньої гірської породи в тунелях, на скельних схилах, котлованах тощо, щоб зрозуміти умови зміщення різних шарів порід.

Технічні характеристики
