GNSS JMBD-1050

Загальна інформація про продукт

Умови комерційної діяльності продукту

опис

вступ:

GNSS — це всепогодна автоматична автоматизована система позиціонування нового покоління, розроблена з використанням високопродуктивної та високоточної системи на кристалі (SoC), що підтримує багатосузір’яну та багаточастотну високоточне позиціонування. Він сумісний із сигналами китайської навігаційної супутникової системи BeiDou (BDS B1/B2), GPS США (L1/L2), російської ГЛОНАСС (L1/L2) і європейської Galileo (E1/E5b). Система, що складається з одного або кількох блоків позиціонування, розміщених у точках моніторингу на інженерних проектах, вимірює горизонтальні та вертикальні переміщення. Ця система являє собою всепогодну безпілотну автоматизовану систему вимірювання водотоннажності.

Принцип роботи:

1.Сенсорний принцип:

Нове покоління GNSS-локаторів, засноване на високопродуктивних і високоточних мікросхемах SoC, підтримує багаточастотне високоточне позиціонування всієї системи. Це технологія, яка приймає сигнали від штучних супутників Землі за допомогою систем відліку часу на атомному годиннику та проводить точкові вимірювання. Позиціонер отримує часове кодування не менше ніж чотирьох супутників, а положення самого локатора можна отримати шляхом розв’язання, і можна реалізувати динамічний моніторинг.

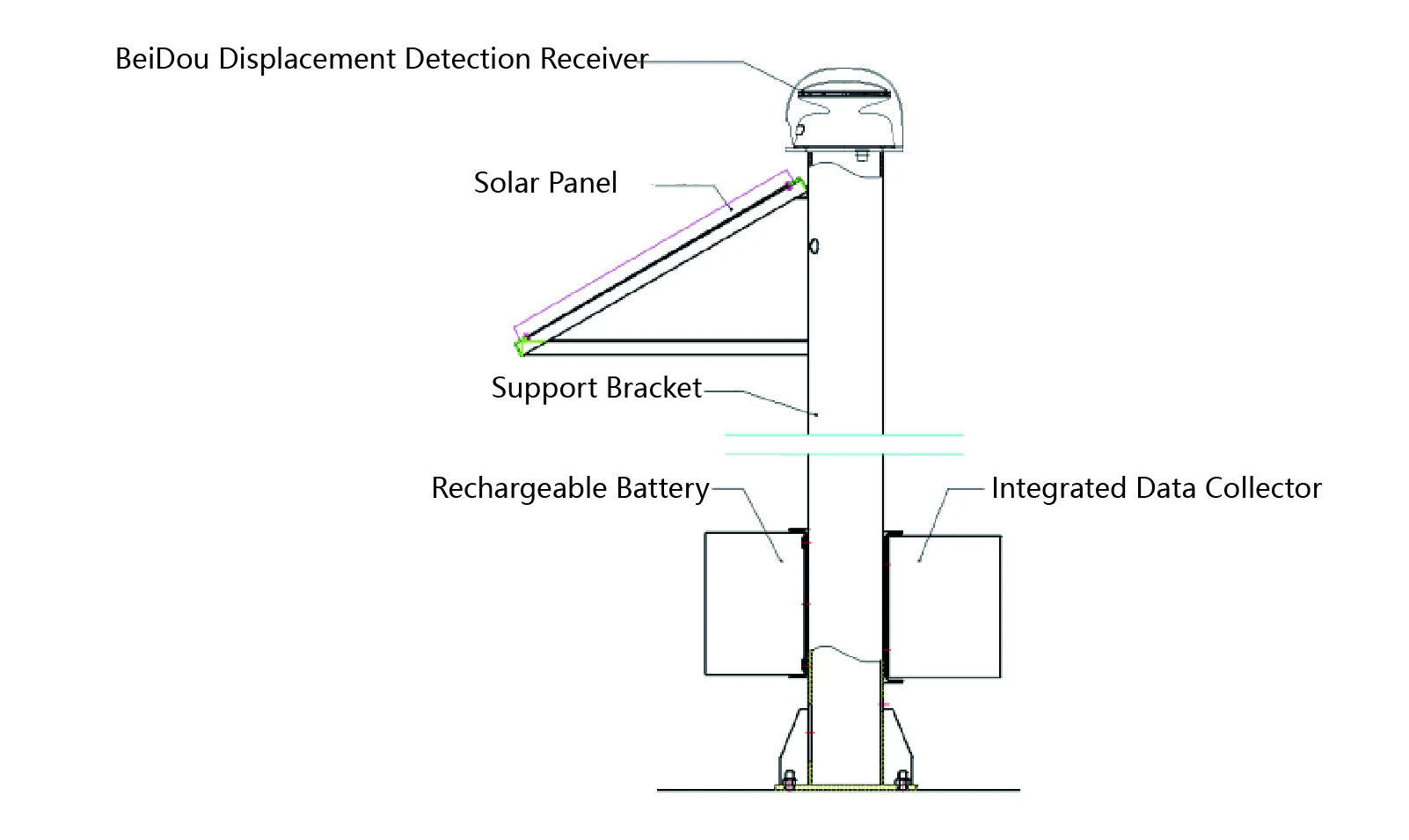

Система віддаленого вимірювання переміщення GPS складається з локатора GNSS (повної системи), монтажного кронштейна, сонячних панелей, батарей тощо.

2.Системний принцип:

Система, що складається з кількох інструментів позиціонування, вимірює їх власні позиції, виконуючи узгоджені диференціальні обчислення через взаємний зв’язок, що забезпечує високоточні вимірювання відносного переміщення. У таких інженерних проектах локатор може бути організований однаково з базовою точкою, контрольною точкою, отримує високоточне значення зміни положення контрольної точки відносно базової точки.

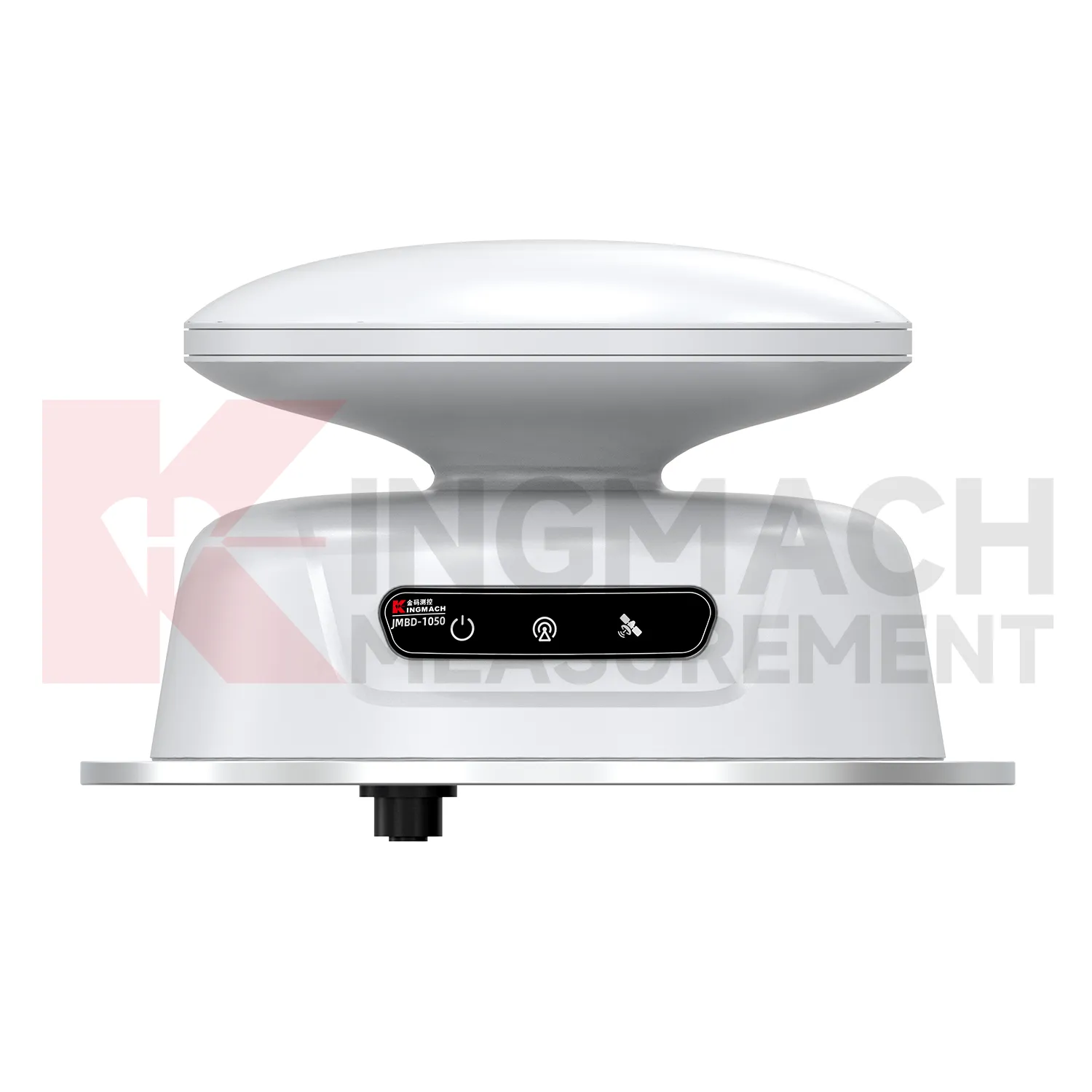

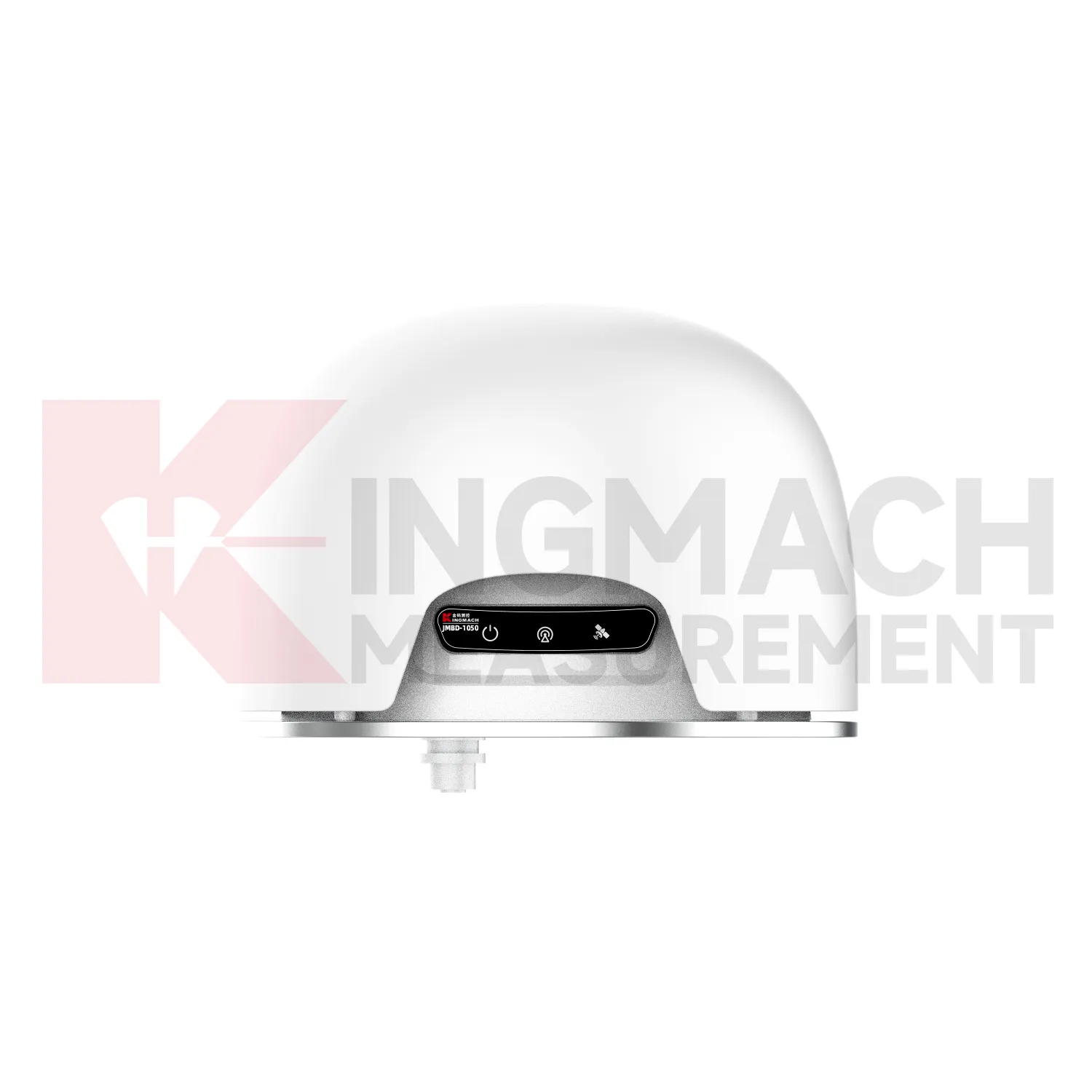

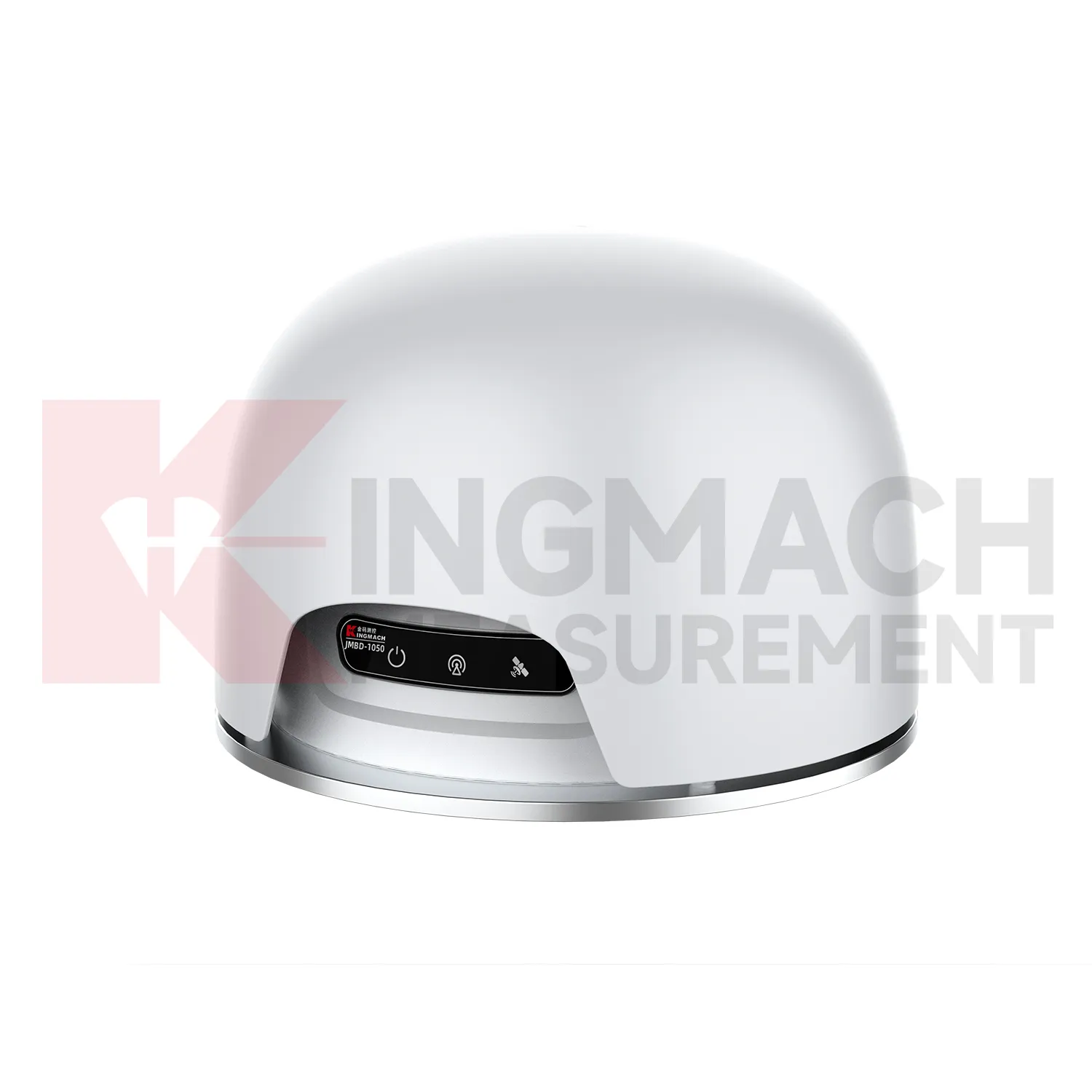

Зовнішній вигляд продукту:

Головна панель JMBD-1050 містить 3 індикатори та 1 інтерфейс.

1. Індикатор живлення: світиться вказує на підключення живлення;

Світловий індикатор 2.4G: світиться вказує на нормальний зв’язок у мережі 4G;

3. Світловий індикатор позиціонування GNSS: світиться вказує на успішне позиціонування;

4. Інтерфейс живлення та інтерфейс зв'язку RS485.

Додатки

Він широко використовується в інженерних галузях, таких як схили, високошвидкісні залізниці, мости, будівлі, шахти та дамби для досягнення точного вимірювання структурних змін відносного зміщення.

Технічні характеристики
