Інтегрований комплексний модуль збору JMZX-4/8GH-RTU

Загальна інформація про продукт

Умови комерційної діяльності продукту

опис

вступ:

Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) – це автоматизований багатосигнальний модуль комплексного збору сигналів, запущений нашою компанією. Він може збирати дані з датчиків таких типів сигналів, як вібраційний дріт, напруга, опір і RS485. Модуль інтегрує схему керування сонячною зарядкою, літієву батарею, бездротовий модуль 4G, зберігання параметрів, збір даних тощо, реалізуючи інтеграцію збору, живлення та завантаження даних. Продукт можна використовувати в проектах моніторингу безпеки різних інженерно-геотехнічних споруд (дамби водосховищ, мости, тунелі, схили, напівзруйновані будинки, шахти, атомні електростанції та цивільні будівлі тощо), забезпечуючи підтримку даних і базу суджень, пов’язану з поточною ситуацією та безпекою проекту, для керівників інженерного будівництва та експлуатації. Він має портативний дизайн, має компактний розмір, водонепроникність і пилонепроникність.

Особливості продукту:

1. Прийнято високоінтелектуальну модульну інтегровану конструкцію, яка підтримує автоматичну ідентифікацію та інтелектуальне обчислення, а також автоматичне обчислення фізичних величин (напруга, навантаження, переміщення, температура тощо) і автоматичне повідомлення про них.

2. Підтримує віддалене оновлення та технічне обслуговування, справді досягаючи роботи без нагляду.

3. Використовує 32-розрядний мікропроцесор із потужними обчислювальними можливостями та можливостями обробки, що значно підвищує ефективність системи.

4. Підтримує зовнішню зарядку через інтерфейс Type-C.

5. Має доступ до різних типів датчиків, таких як датчики шинного типу RS485, інтелектуальні індуктивні частотно-модульовані датчики, вібраційні дротяні датчики, датчики сигналу напруги та термометри з термисторами 3k.

6. Усі інтерфейси датчиків мають ізольовану конструкцію, що значно покращує ефективність блискавкозахисту модуля.

7. Вбудований зв’язок у всій мережі 4G/5G, підтримка SIM-карт користувача та виділених мережевих карт IoT (карт APN), а також підтримка завантаження даних на сервери внутрішньої мережі безпосередньо без використання зовнішньої мережі. Він підтримує налаштовані користувачем протоколи, такі як TCP, MQTT і HTTP, а також підтримує завантаження даних на певні платформи з підтримкою надсилання до 4 адрес центрів обробки даних.

8. Малопотужна конструкція. Після встановлення збору за часом він автоматично переходить у режим сну протягом часу, коли не проводиться вимірювання, щоб зменшити споживання енергії. Підтримує автоматичний час і дистанційне пробудження.

9. Модуль підтримує кілька методів збору, наприклад збір у реальному часі, одиночний збір, тимчасовий збір, збір за пороговим значенням і активне завантаження. Параметр тимчасового інтервалу збору можна налаштувати (1 хв ~ 24 год), і зашифрований збір може виконуватися автоматично відповідно до порогу. Він підтримує автоматичне зберігання даних при відключенні мережі. Вбудована ємність пам’яті підтримує збереження історичних даних протягом більше ніж 1 року та підтримує функції передачі/повторної передачі в автономному режимі.

10. Модуль інтегрує сонячну панель і вбудовану літієву батарею з вбудованою схемою керування сонячною зарядкою, що забезпечує тривалий збір даних. При частоті збору один раз на півгодини він може нормально працювати протягом 30 похмурих і дощових днів поспіль.

11. Легко переносити, компактний за розміром, водонепроникний і пилонепроникний.

Технічні характеристики

1. Спосіб живлення: джерело живлення від внутрішньої батареї
2. Напруга зарядки: DC5V
3. Модульні канали:

JMZX-4GH-RTU: 1 × канал збору шини RS485, 4 × канали збору аналогового сигналу

JMZX-8GH-RTU: 1 × канал збору шини RS485, 8 × каналів збору аналогового сигналу

4. Робоча температура: -30～+60℃
5. Робоча вологість: 0-95% RH
6. Модуль CH1-CH4/CH8 може отримати доступ до датчиків типу вібраційного дроту, індуктивного частотно-модульованого типу, типу напруги, типу опору та типу частоти. Точність вимірювання та роздільна здатність такі:

   Тип датчика	Точність вимірювання	резолюція
   Вібраційний дріт	Частота: ±0,2 Гц; Температура: 0,5℃	Частота: ±0,01 Гц; Температура: 0,1℃
   Індуктивний частотно-модульований датчик переміщення	Об’єм: 0,5% повної шкали; Температура: 0,5℃	Переміщення: 0,1 мм; Температура: 0,1℃
   Стандартний аналоговий	Напруга: 0,1% FS; Поточний: 0,1% FS	Напруга: <0,1 мВ; Струм: 0,5 мкА
   опір	Значення опору: 10 Ом	Значення опору: 0,1 Ом

7. Рівень захисту: IP67

8. Енергоспоживання: режим очікування: <3 мВт; Робочий: <1,5 Вт

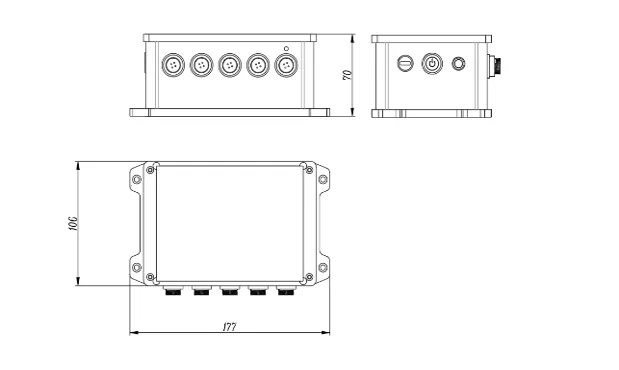

9. Зовнішні розміри:

   JMZX-4GH-RTU: 106 мм × 140 мм × 70 мм (без антени)

   JMZX-8GH-RTU: 106 мм × 140 мм × 92 мм (без антени)
